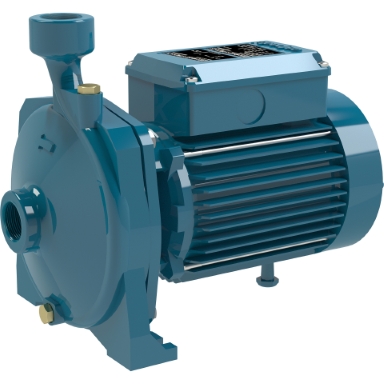

NM 2/B/A 0.55kW 230/400V SIURBLYS

Aprašymas

Monoblokiniai išcentriniai siurbliai su srieginėmis jungtimis

Konstrukcija

Išcentriniai siurbliai; elektros variklis su pailgintu velenu, tiesiogiai sujungtu su siurbliu.

NM: vieno darbaračio versija.
NMD: versija su dviem vienas priešais kitą išdėstytais darbaračiais (su ašinės jėgos subalansavimu).

Jungtys: srieginės jungtys pagal ISO 228/1 (BS 2779).

NM, NMD: versija su siurblio korpusu ir laikikliu iš ketaus.
BNM, BNMD: versija su siurblio korpusu ir laikikliu iš bronzos.

Siurbliai tiekiami pilnai nudažyti.

Paskirtis

• Švariems skysčiams be abrazyvinių dalelių, neagresyviems siurblio medžiagoms (kietųjų dalelių kiekis iki 0,2 %)

• Vandens tiekimo sistemoms

• Šildymo, oro kondicionavimo, aušinimo ir cirkuliacijos sistemoms

• Buitiniams ir pramoniniams sprendimams

• Drėkinimo (laistymo) sistemoms

Darbo sąlygos

• Siurbiamo skysčio temperatūra: nuo –10 °C iki +90 °C

• Aplinkos temperatūra: iki +40 °C

• Didžiausias įsiurbimo aukštis: iki 7 m

• Didžiausias leistinas darbinis slėgis: iki 10 bar
  (iki 16 bar modeliams NMD 25/190, NMD 32/210, NMD 40/180)

• Nepertraukiamas darbas (S1 režimas)

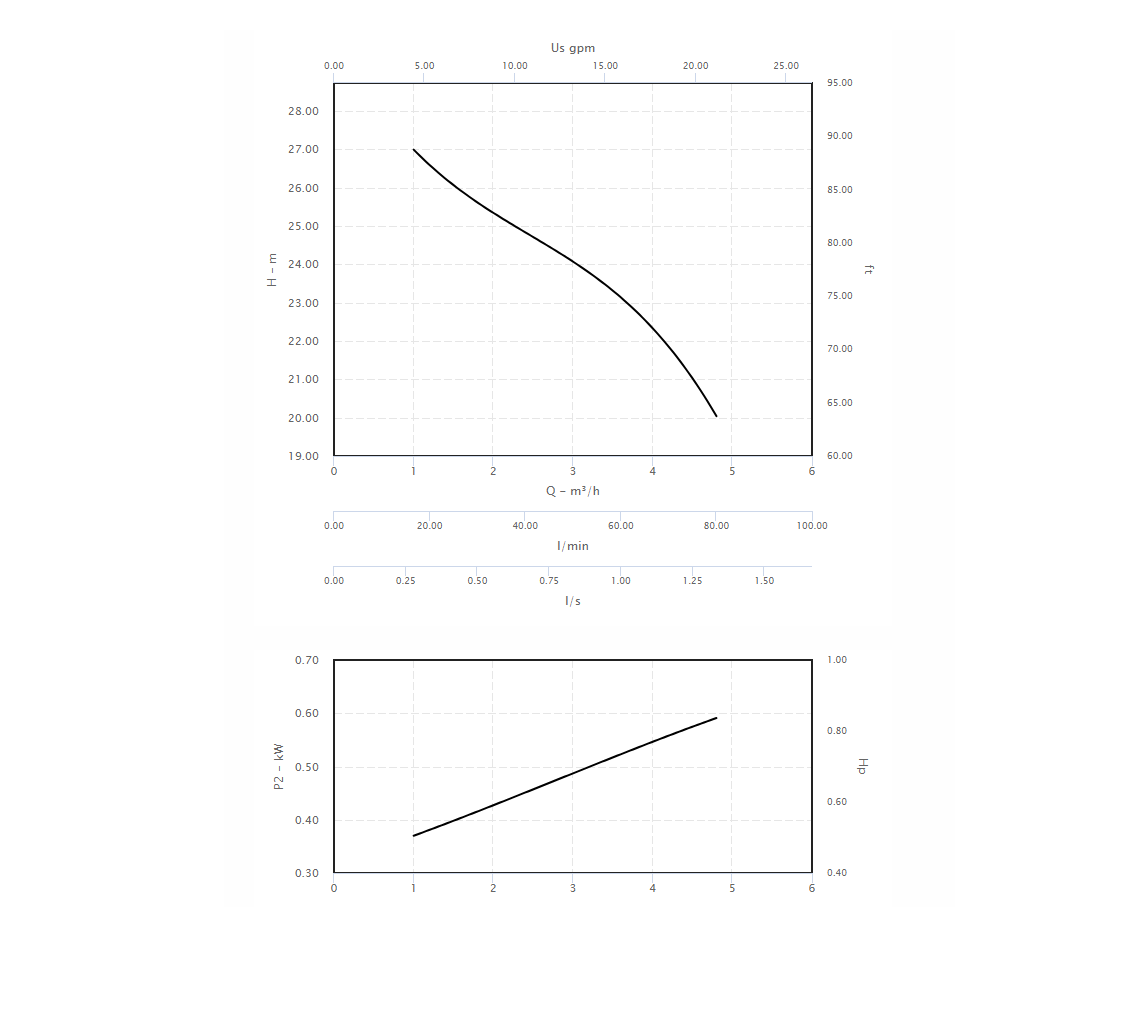

Siurblio ir variklio techniniai duomenys

• Apsukos n (aps./min.): 2900

• Darbaračių skaičius: 1

• Maks. kėlimo aukštis H max (m): 27,00

• Min. kėlimo aukštis H min (m): 20,00

• Min. debitas Q min (m³/h): 1,00

• Maks. debitas Q max (m³/h): 4,80

• Nominali galia Pn (kW): 0,55

• Nominali galia Pn (AG): 0,75

• Darbaračio skersmuo (mm): 143,00

• Variklio tipas: IM

• Variklio fazių skaičius: 3~

• Nominali įtampa Un (V): 230 / 400

• Dažnis fn (Hz): 50

• Poliū skaičius: 2

• Nominali srovė In (A): 3 / 1,7

• Izoliacijos klasė: F

• Darbo režimas: S1

• Min. skysčio temperatūra (°C): –10

• Energijos vartojimo efektyvumo indeksas (EI): IE2 – 74,1

• Svoris (kg): 12,7

• Apsaugos klasė: IP54

Konstrukcinės medžiagos

• Siurblio korpusas: ketus GJL 200 EN 1561

• Laikiklis: ketus GJL 200 EN 1561

• Darbaratis: žalvaris P-Cu Zn 40 Pb 2 UNI 5705

• Velenas: chromuotas plienas 1.4105 EN 10088 (AISI 430F)

• Mechaninis sandariklis: anglis – keramika – NBR

Gamintojas: Calpeda
