ATH 100-2/200 DN100 400V 20KW SIURBLYS

Aprašymas

ATH 2 polių serija skirta dideliems kiekiams švaraus vandens arba lengvai užterštų nuotekų pumpavimui, užtikrinant aukštą našumą. Pritaikymo sritys: vandens valymo įrenginiai, pramoniniai objektai, oro uostai, ligoninės, civilinės paskirties objektai ir žemės ūkio drėkinimo sistemos.

Bendrieji duomenys

Modelis: ATH 100-2/200
Kodas: 2001220
Serija: ATH
Svoris [kg]: 247.00
Aprašymas: Panardinamasis elektros siurblys dideliems nuotekų kiekiams, įskaitant lengvai užterštas nuotekas, pumpuoti esant aukštam slėgiui.
Tepimo alyva: Q8 WF15
Alyvos kiekis [kg]: 3.85

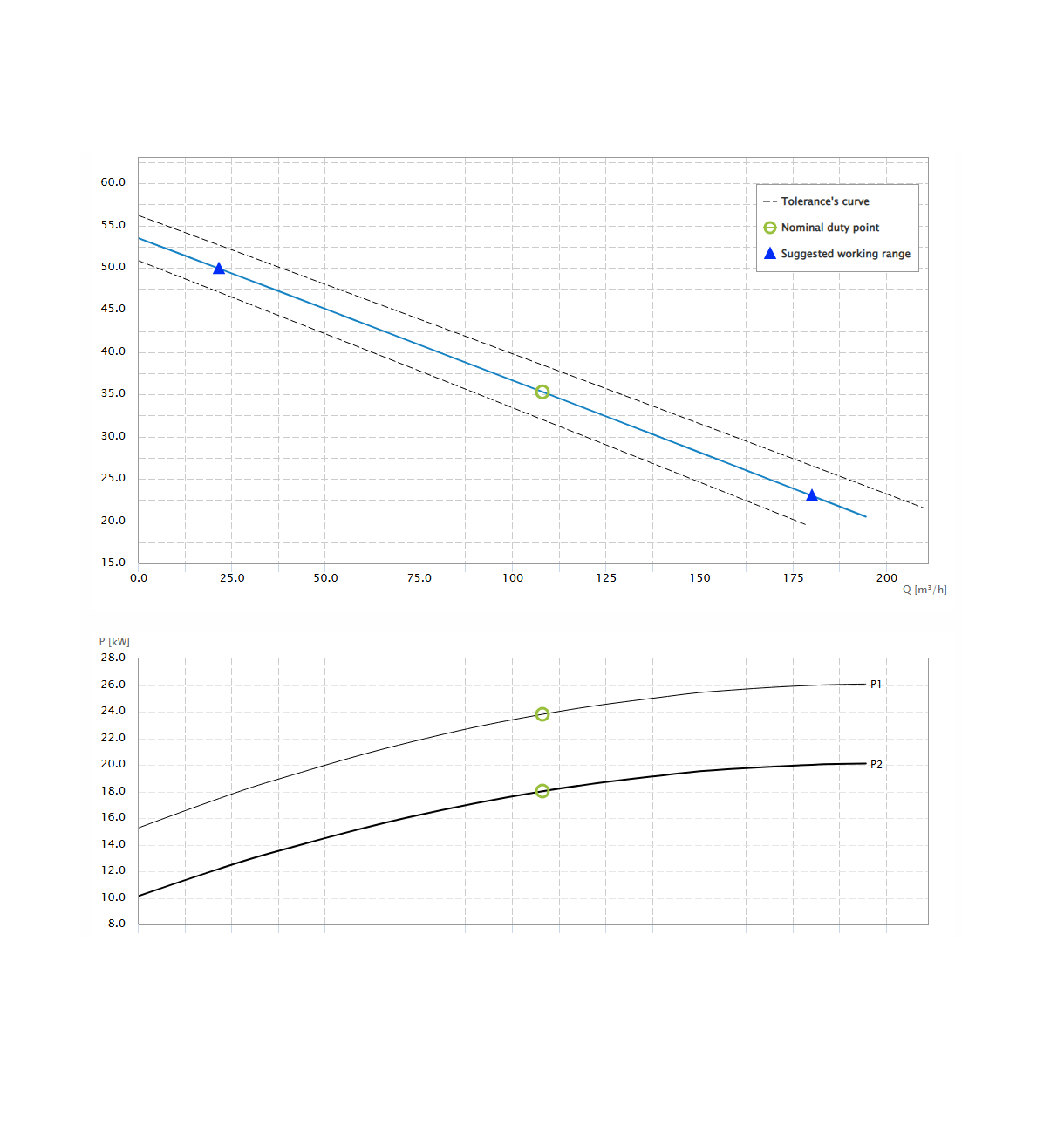

Hidrauliniai duomenys

Darbaratis: –
Slėginis išvadas DN [mm]: DN100 PN16
Įsiurbimo angos DN [mm]: 100
Laisvasis pratekėjimas [mm]: 40
Darbaračio skersmuo [mm]: 202
Maksimali siurblio naudingumo galia [%]: 0.0
Bendrasis naudingumo koeficientas [%]: 48.09
Kėlimo aukštis [m]: 35.29
Debitas [m³/h]: 108.00
Tolerancija pagal ISO 9906:2012: 3B2

Elektros duomenys

Variklio kodas: 3521100210
Galia P1 [kW]: 26.10
Galia P2 [kW]: 20.00
Fazės: 3
Dažnis [Hz]: 50
Įtampa [V]: 400
Nominalioji srovė [A]: 42.6
Paleidimo srovė [%]: 372.0
Galingumo koeficientas (cos φ): 0.89
Sūkių skaičius [aps./min]: 2850

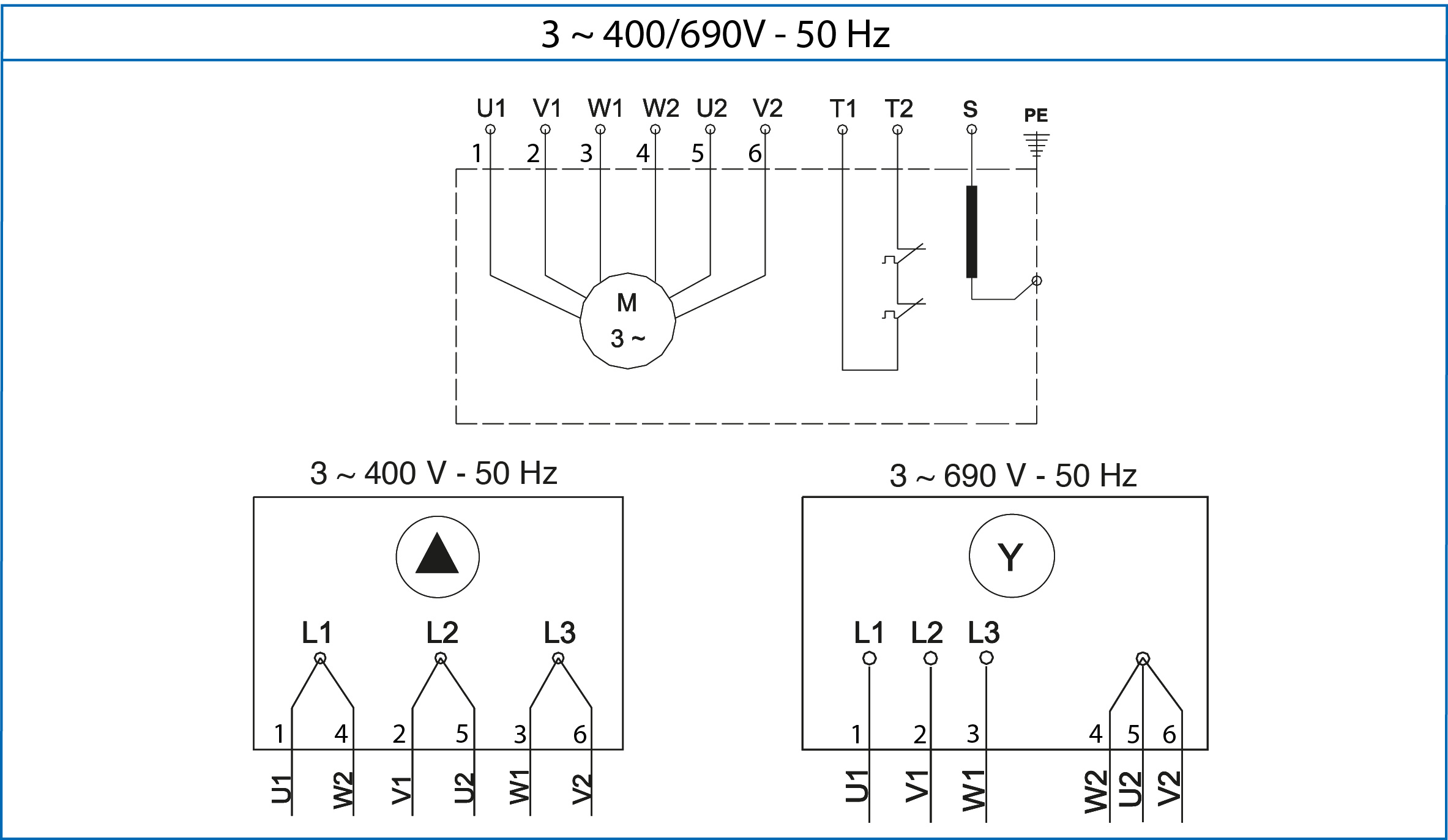

Paleidimas: Y-D (žvaigždė-trikampis)
Kondensatorius [µF]: 0.0
Izoliacijos klasė: F (155 °C)
Darbo režimas: S2
Maksimalus naudingumo koeficientas [%]: 85.50
Naudingumas esant pilnai apkrovai [%]: 84.7
Naudingumas esant ¾ apkrovai [%]: 82.7
Naudingumas esant ½ apkrovai [%]: 84.1
Efektyvumo klasė: IE2

Konstrukcija ir savybės

Viršutinis mechaninis sandariklis: CA/CE/Viton
Apatinis mechaninis sandariklis: SIC/SIC/Viton
Viršutinis guolis: Vienaeilis rutulinis guolis
Apatinis guolis: Dviejų eilių rutulinis guolis
Apsaugos klasė: IP68
Variklio apsauga: yra
Drėgmės jutiklis: yra
ATEX sertifikavimas: nėra
Danga: Dviejų komponentų vandens pagrindo dažai
Laido ilgis [m]: 10

Instaliacija

Maksimalus panardinimo gylis [m]: 20
Aušinimas: Variklio aušinimą užtikrina aplinkinė terpė
Plūdinis jungiklis: nėra

Medžiagos

Siurblio korpusas: Ketus EN 1561 EN-GJL-250
Darbaratis: Ketus EN 1561 EN-GJL-250
Variklio velenas: Nerūdijantis plienas AISI 420
Aušinimo kamera: nėra
Varžtai: Nerūdijantis plienas A2-70
Kabelis: H07RN8F

Pumpuojamas skystis

Skysčio tipas: Švarios ir lengvai užterštos nuotekos
Tankis [kg/dm³]: 1.1
pH:
Darbinė temperatūra: 0–40 °C

Gamintojas: Dreno
