BNM 50/160B-60/B 3x440V 60Hz SIURBLYS

Aprašymas

KONSTRUKCIJA

• NM, NM4 – vienblokiai išcentriniai siurbliai su tiesiogiai prie siurblio prijungtu elektros varikliu, turinčiu pailgintą veleną, iki 22 kW galios (NM4 versijoje – iki 15 kW)
• NMS, NMS4 – vienblokiai išcentriniai siurbliai su naujos konstrukcijos tarpiniu laikikliu, skirti naudoti su standartiniais varikliais (trumpu velenu), turinčiais integruotą atraminį guolį
• Nominalus sūkių dažnis (50 Hz): NM, NMS – 2900 aps./min    NM4, NMS4 – 1450 aps./min

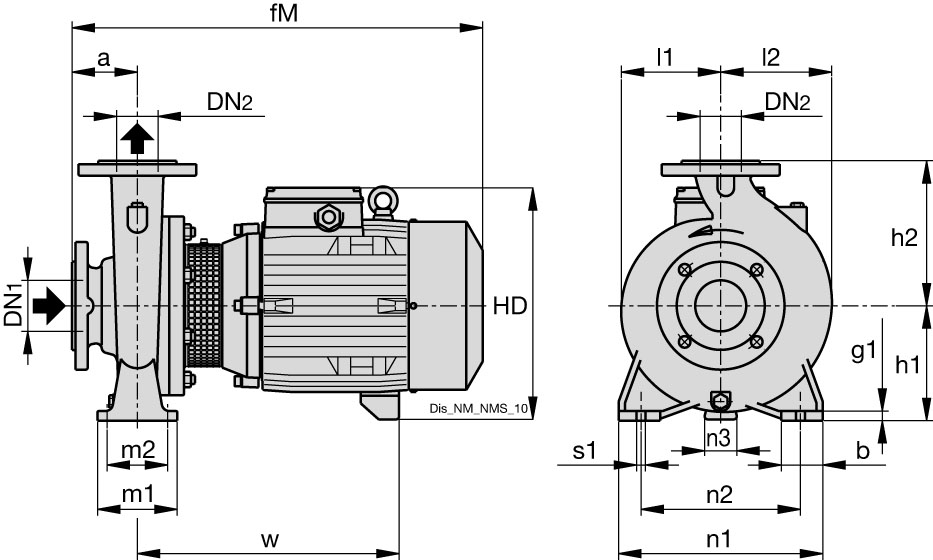

• Siurblio korpusas su ašine įsiurbimo anga ir radialine išleidimo anga viršuje. Pagrindiniai matmenys ir našumo charakteristikos atitinka EN 733 standartą papildytos tarpiniais dydžiais (pvz., NMS4 80/400 modelis)
• Modelis N 40-250C – siurblio korpusas ir tarpinis laikiklis pagaminti iš ketaus
• BNM(S), BNM(S)4 – versija su siurblio korpusu ir tarpiklio laikikliu / galiniu dangteliu iš bronzos
• Visi siurbliai tiekiami pilnai dažyti
• Yra galimybė užsakyti siurblio versiją su dažnio keitikliu

PRITAIKYMAS

• Švariems, neabrazyviniams skysčiams, neagresyviems siurblio konstrukcinėms medžiagoms (kietųjų dalelių kiekis iki 0,2 %)
• Vandens tiekimo sistemoms
• Šildymo, vėdinimo, vėsinimo ir cirkuliacijos sistemoms
• Naudojimui buityje ir pramonėje
• Drėkinimo (irigacijos) sistemoms

DARBO SĄLYGOS

• Skysčio temperatūra: nuo –10 °C iki +90 °C
• Aplinkos temperatūra: iki 40 °C
• Maksimalus siurbimo aukštis: iki 7 m
• Didžiausias leistinas darbinis slėgis: iki 16 bar
  (išskyrus šiuos modelius, kuriems – iki 10 bar):
• NM 32/12
• NM, NM4 32/16, 20
• NM, NM4 40/25
• NM, NM4 50/20, 25
• NM4 65/31
• NM, NM4 100/25
• NM4 100/315, 400
• NM4 125/250
• Visos bronzinės versijos
• Darbo režimas: nenutrūkstamas (S1)

SPECIFIKACIJOS

• Modelis: BNM 50/160B-60/B
• Serija: NM, NMS
• Kodas: 6140096201000
• Variklio greitis:
  Pastovus greitis

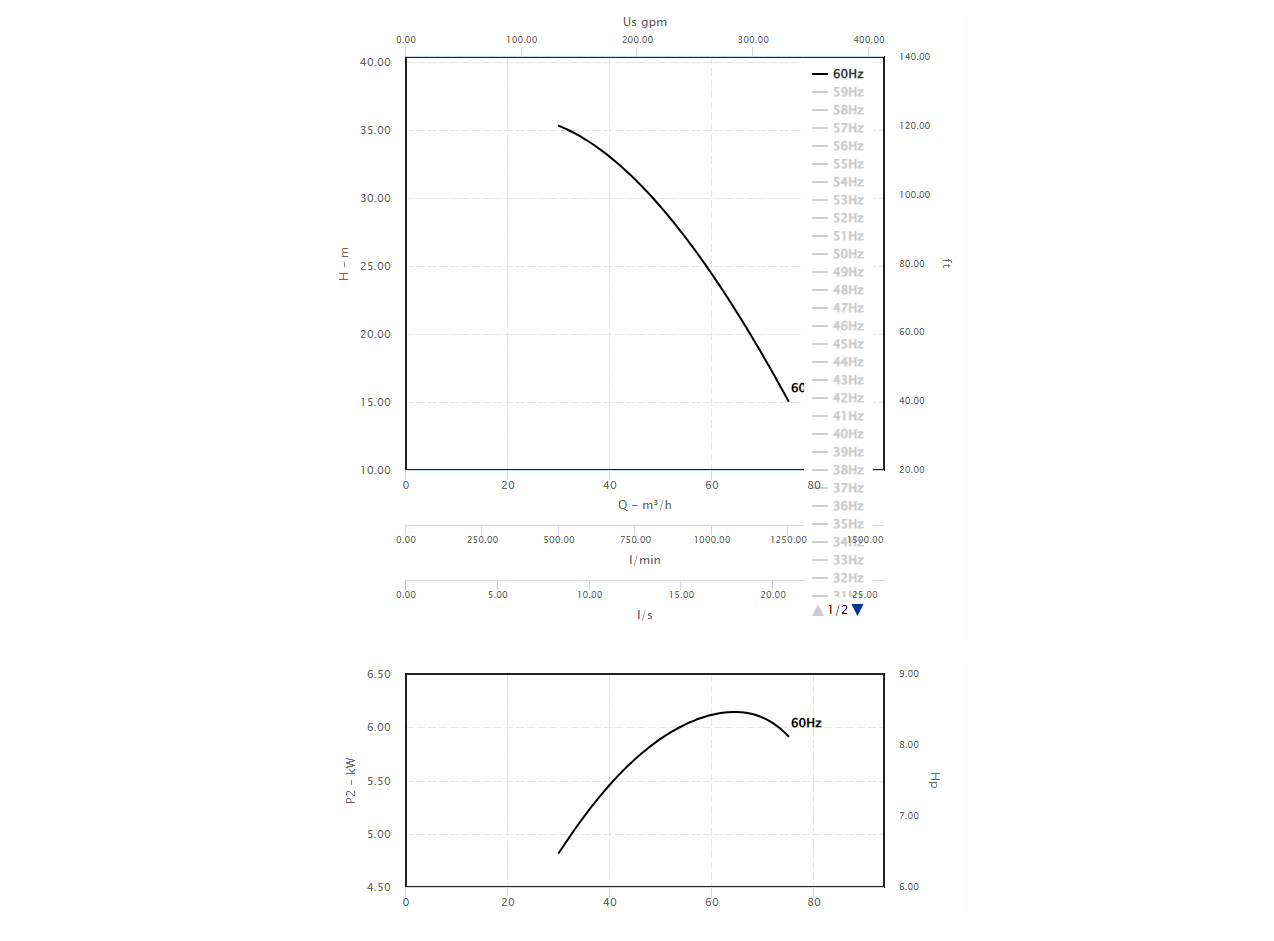

• Didžiausias srautas: 75,00 m³/val.
• Didžiausias slėgis (kėlimo aukštis): 35,30 m
• Siurblio korpusas: Bronza G-Cu Sn 10 pagal EN 1982
• Mažiausias srautas: 30,00 m³/val.
• Mažiausias slėgis (kėlimo aukštis): 15,10 m
• Galia: 5,50 kW
• Sūkių skaičius (n): 3450 aps./min
• Darbaračių skaičius: 1
• Didžiausias kėlimo aukštis (H max): 35,30 m
• Mažiausias kėlimo aukštis (H min): 15,10 m
• Mažiausias srautas (Q min): 30,00 m³/val.
• Didžiausias srautas (Q max): 75,00 m³/val.
• Nominali galia (Pn): 5,50 kW
• Nominali galia (arba ekvivalentas arklio galiomis): 7,50 AG
• Darbaratis (sparnuotė), skersmuo: 144,00 mm
• Variklio tipas: IM
• Fazių skaičius: 3~
• Nominali įtampa (Un): 380 / 660 V
• Nominalus dažnis (fn): 60 Hz
• Polių skaičius: 2
• Nominali srovė (In): 13,7 A / 7,9 A
• Izoliacijos klasė: F
• Darbo režimas: S1 (nuolatinis darbas)
• Mažiausia terpės temperatūra: -10,00 °C
• Naudingumo indeksas (EI): IE3 – 89,5 %
• Apsaugos klasė: IP 54
• Siurblio korpusas: Bronza G-Cu Sn 10, EN 1982
• Tarpinė korpuso atrama (lantern bracket): Bronza G-Cu Sn 10, EN 1982
• Darbaratis: Bronza G-Cu Sn 10, EN 1982
• Velenas: Chrominis–nikelinis–molibdeno plienas 1.4401 pagal EN 10088 (atitinka AISI 316)
• Mechaninis sandariklis: Anglis – keramika – NBR

Gamintojas: Calpeda
