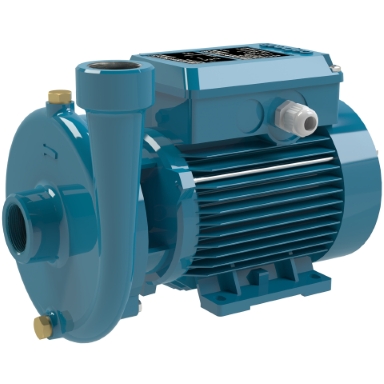

C 22 230/400/50 Hz R3-XYXY2VY FPM SIURBLYS

Aprašymas

Konstrukcija

Artimo sujungimo (monoblokiniai) išcentriniai siurbliai su atviru darbo ratu.
Laisvo pratekėjimo darbo ratas (vortex tipo / įgilintas ) – modelyje C 16/1E.

• C – versija su siurblio korpusu ir tarpine atrama (lantern bracket) iš ketaus.

• BC – versija su siurblio korpusu ir tarpine atrama iš bronzos.

Siurbliai tiekiami pilnai nudažyti.

Paskirtis

• Vidutiniškai užterštiems skysčiams arba emulsijoms pumpuoti.

• Naudojimui pramonėje ir žemės ūkyje.

Darbinės sąlygos

• Skysčio temperatūra: nuo –10 °C iki +90 °C

• Aplinkos temperatūra: iki +40 °C

• Maksimalus siurbimo aukštis: iki 8 m

• Maksimalus leistinas darbinis slėgis: 6 bar

• Didžiausias kietųjų dalelių dydis: 4 mm

• Darbo režimas: nepertraukiamas
  (modeliui C 22E – S3 60 % periodinis režimas)

Modelis: C 22

Serija: C
Kodas: 7063007000000
Sukimosi greitis: pastovus

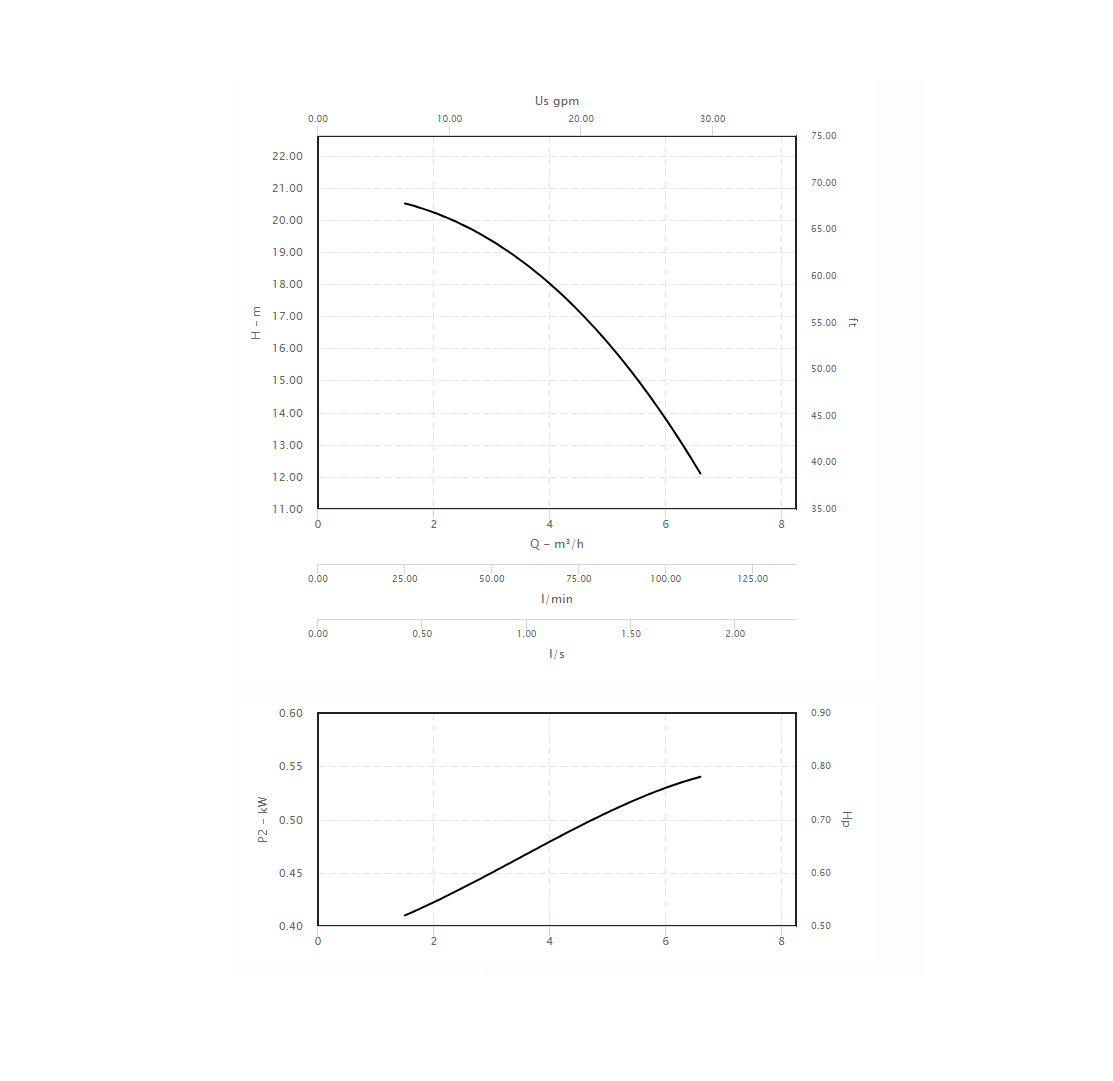

Hidrauliniai parametrai

• Maksimalus našumas (Qmax): 6,60 m³/h

• Minimalus našumas (Qmin): 1,50 m³/h

• Maksimalus kėlimo aukštis (Hmax): 20,50 m

• Minimalus kėlimo aukštis (Hmin): 12,00 m

Variklio ir veikimo duomenys

• Nominali galia (Pn): 0,55 kW (0,75 HP)

• Sukimosi greitis: 2900 aps./min

• Darbo ratų skaičius: 1

• Darbo rato skersmuo: 119,5 mm

Elektros duomenys:

• Variklio tipas: IM

• Fazės: 3~ (trifazis)

• Įtampa: 230/400 V

• Dažnis: 50 Hz

• Poliškumas: 2 poliai

• Srovė (In): 3 / 1,7 A

• Galios koeficientas (PF): 0,80

• Izoliacijos klasė: F

• Apsaugos laipsnis: IP54

• Paleidimo srovės santykis (Ia/In): 3,10

• Darbo režimas: S3

Konstrukcinės medžiagos

Gamintojas: Calpeda
