Aprašymas

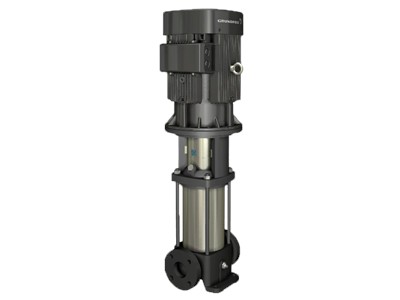

Vertikalus, daugiapakopis, išcentrinis siurblys su įvadu ir išvadu tame pačiame lygyje (linijinis). Variklio galvutė ir pagrindas yra iš ketaus, visos kitos su skysčiu kontaktuojančios dalys yra iš nerūdijančio plieno. Kasetinis veleno sandariklis užtikrina didelį patikimumą, saugų naudojimą, paprastą priėjimą ir remontą. Sukimo momentas perduodamas per perskiriamą movą. Vamzdžiai prijungiami DIN flanšais.
SPECIFIKACIJOS
Skystis: | ||
Siurbiamas skystis: | Vanduo | |
Skysčio temperatūros diapazonas: | -30 .. 120 °C | |
Skysčio temperatūra eksploatavimo metu: | 20 °C | |
Tankis: | 998.2 kg/m³ | |
Techniniai duomenys: | ||
Siurblio apsukos, kurioms pateikti siurblio duomenys: | 2919 rpm | |
Nominalus debitas: | 30 m³/h | |
Nominalus slėgio aukštis: | 59.1 m | |
Siurblio orientacija: | Vertikalus | |
Veleno sandariklio konfigūracija: | Pavienis | |
Pirminis veleno sandariklis: | HQQE | |
Veleno sandariklio kodas: | HQQE | |
Sertifikatai: | CE,EAC,UKCA,SEPRO | |
Tinkamumo geriamajam vandeniui sertifikatai: | WRAS,ACS | |
Kreivės tikslumas: | ISO9906:2012 3B | |
Medžiagos: | ||
Pagrindas: | Ketus | |
EN 1563 EN-GJS-500-7 | ||
ASTM A536 80-55-06 | ||
Darbaratis: | Nerūdijantysis plienas | |
EN 1.4301 |
AISI 304 | ||
Atraminis guolis: | Graflon | |
Įrengimas: | ||
Maksimalus darbinis slėgis: | 16 bar | |
Maks. slėgis esant nurodytai temp.: | 16 bar / 120 °C | |
16 bar / -30 °C | ||
Jungties tipas: | DIN | |
Įvado jungties dydis: | DN 65 | |
Išvado jungties dydis: | DN 65 | |
Vamzdžio jungties slėgio klasė: | PN 40 | |
Variklio flanšo dydis: | FF265 | |
Elektrotechniniai duomenys: | ||
Variklio standartas: | IEC | |
Siurbliui reikalinga galia (P2): | 7.5 kW | |
Valdikliai: | ||
Frequency converter: | None | |
Slėgio jutiklis: | N | |
Kita: | ||
Minimalaus efektyvumo koeficientas, MEI ≥: | 0.70 | |
Neto masė: | 57.3 kg | |
Bruto masė: | 73.5 kg | |
Tiekimo tūris: | 0.211 m³ |
Gamintojas: Grundfos
