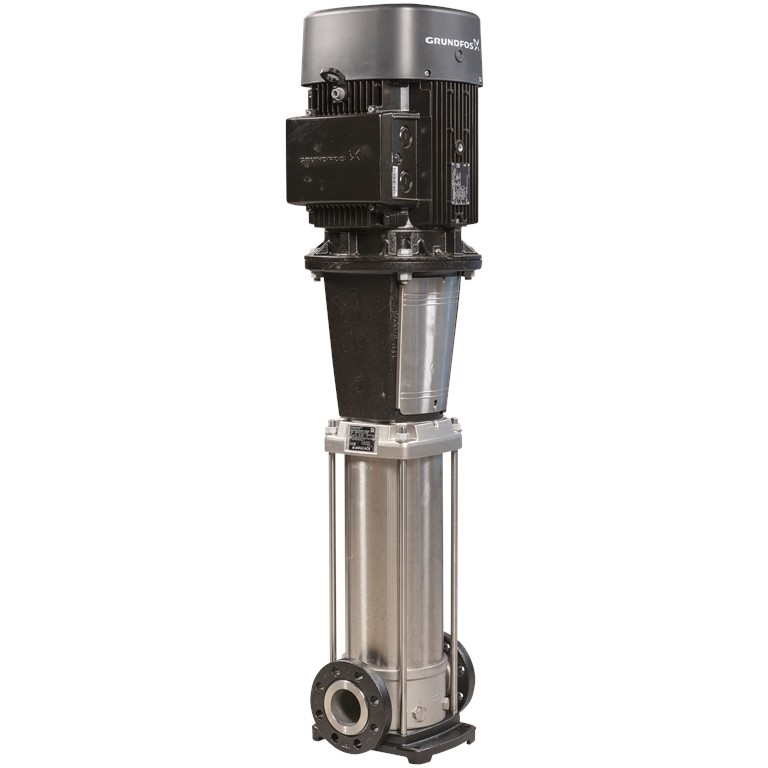

CRN 32-4 A-F-A-E-HQQESIURBLYS
Vertikalus, daugiapakopis, išcentrinis siurblys su įvadu ir išvadu tame pačiame lygyje. Visos kitos su skysčiu kontaktuojančios dalys pagamintos iš nerūdijančiojo plieno (EN 1.4301). Kodas: 96122357
- Maks. našumas (m3/val): 40
- Įtampa, V: 380
- Maks. kėlimo aukštis (m.): 77.8
- Variklio galingumas (kW): 7.7
Kaina su PVM: 6,884.90 € PVM
Lyginti
Aprašymas
Vertikalus, daugiapakopis, išcentrinis siurblys su įvadu ir išvadu tame pačiame lygyje (linijinis). Siurblio dalys, esančios sąlytyje su skysčiu, yra iš aukštos klasės nerūdijančio plieno. Kasetinis veleno sandariklis užtikrina didelį patikimumą, saugų naudojimą, paprastą priėjimą ir remontą. Sukimo momentas perduodamas per perskiriamą movą. Vamzdžiai prijungiami DIN flanšais. Siurblys turi 3 fazių ant kojos sumontuotą, ventiliatoriumi aušinamą, asinchroninį variklį.
Tinkamas
- Šildymas komerciniuose pastatuose
- Oro kondicionavimas komerciniuose pastatuose
- Slėgio kėlimas komerciniuose pastatuose
- Centralizuotas šildymas
- Centralizuotas vėsinimas
- Siurbliai staklėms
- Plovimas/valymas
- Proceso skysčių perdavimas
- Šildymas pramonėje
- Aušinimas
- Vandens tiekimas ir perdavimas pramonėje
- Pramoninių nuotekų valymas ir pakartotinis išvalyto vandens naudojimas
- Pramoninio proceso vandens valymas
- Gėlinimas
- Paviršinio vandens paėmimas
- Geriamojo vandens valymas
- Vandens paskirstymas
- Laistymas
- Saulės energijos sprendimai vandeniui
- Centralizuotas vandens tiekimas
SPECIFIKACIJOS
Bendra informacija:
Produkto pavadinimas: CRN 32-4 A-F-A-E-HQQE
Produkto Nr.: 96122357
EAN numeris: 5700396684017

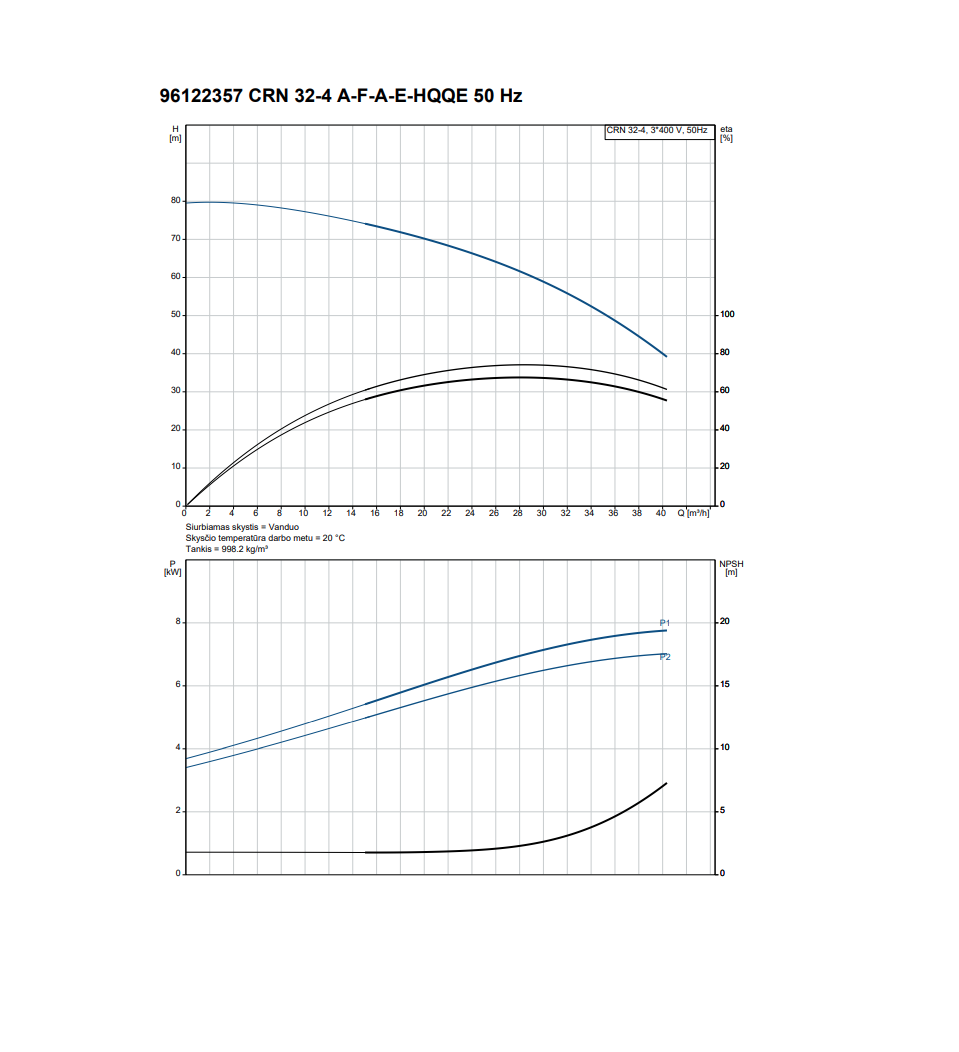

Techniniai duomenys:
Siurblio apsukos, kurioms pateikti siurblio duomenys: 2919 rpm
Nominalus debitas: 30 m³/h
Nominalus slėgio aukštis: 59.1 m
Slėgio aukštis, maks.: 77.8 m
Pakopos: 4
Darbaračiai: 4
Sumažinto skersmens darbaračių skaičius: 0
Žemas NPSH: N
Siurblio orientacija: Vertikalus
Veleno sandariklio konfigūracija: Pavienis
Pirminis veleno sandariklis: HQQE
Veleno sandariklio kodas: HQQE
Sertifikatai: CE,EAC,UKCA,SEPRO
Tinkamumo geriamajam vandeniui sertifikatai:
WRAS,ACS
Kreivės tikslumas: ISO9906:2012 3B
Siurblio versija: A
Modelis: B
Medžiagos:
Pagrindas: Nerūdijantysis plienas EN 1.4408 AISI 316
Darbaratis: Nerūdijantysis plienas EN 1.4401 AISI 316
Medžiagų kodas: A
Guminių dalių kodas: E
Gumos kodas: E
Guolis: SIC
Atraminis guolis: Graflon
Įrengimas:
Maksimali aplinkos temperatūra: 60 °C
Maksimalus darbinis slėgis: 16 bar
Maks. slėgis esant nurodytai temp.: 16 bar / 120 °C 16 bar / -40 °C
Jungties tipas: DIN
Įvado jungties dydis: DN 65
Išvado jungties dydis: DN 65
Vamzdžio jungties slėgio klasė: PN 40
Variklio flanšo dydis: FF265
Jungčių kodas: F
Jungties kodas: F
Skystis:
Siurbiamas skystis: Vanduo
Skysčio temperatūros diapazonas: -40 .. 120 °C
Skysčio temperatūra eksploatavimo metu: 20 °C
Tankis: 998.2 kg/m³
Elektrotechniniai duomenys: Variklio standartas: IEC
Variklio tipas: 132SB
Nominali galia – P2: 7.5 kW
Siurbliui reikalinga galia (P2): 7.5 kW
Elektros tinklo dažnis: 50 Hz
Nominali įtampa: 3 x 380-415D/660-690Y V
Nominali srovė: 14,4-14,0/8,30-8,10 A
Paleidimo srovė: 780-910 %
Cos fi – galios koeficientas: 0.88-0.82
Nominalios apsukos: 2910-2920 rpm
IE efektyvumo klasė: IE3
Variklio našumas esant pilnai apkrovai: 90.1-90.4 %
Variklio naudingumo koeficientas esant 3/4 apkrovos: 90.8-90.9 %
Variklio naudingumo koeficientas esant 1/2 apkrovos: 90.8-90.4 %
Polių skaičius: 2
Korpuso klasė (IEC 34-5): 55 Dust/Jetting
Izoliacijos klasė (IEC 85): F
Integruota variklio apsauga: PTC
Variklio Nr.: 85U17522
Valdikliai:
Frequency converter: None
Kita:
Kontaktų dėžutės padėtis: 6 val.
Minimalaus efektyvumo koeficientas, MEI≥: 0.70
Neto masė: 112 kg
Bruto masė: 135 kg
Tiekimo tūris: 0.309 m³
Gamintojas: Grundfos
