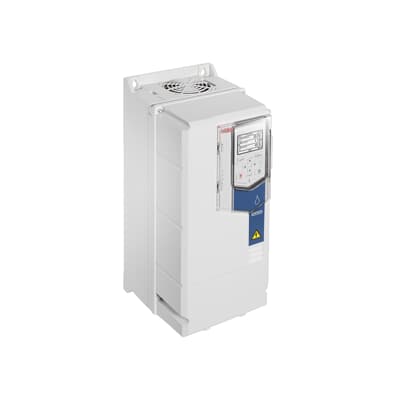

DAŽNIO KEITIKLIS ACQ580-01-046A-4+B056+J400 22KW 400V IP55

Aprašymas

ACQ 580  SERIJOS YPATYBĖS

Universali ABB ACQ580 dažnio keitiklių serija vandens tiekimo ir nuotekų sistemoms

ACQ580 dažnio keitiklių serija skirta vandens ir nuotekų sistemoms, palengvina siurblių valdymą bei procesų kontrolę, tuo pačiu užtikrindama efektyvų energijos naudojimą be papildomų pastangų.

Šie tvirti ir kompaktiški dažnio keitikliai, montuojami ant sienos arba į spintas, turi integruotas siurblių valdymo funkcijas:
srauto be jutiklių skaičiavimas,
kelių siurblių valdymas,
lygio kontrolė,
švelnus vamzdyno užpildymas,
sausos eigos apsauga,
greiti pagreičio/nusileidimo režimai,
siurblio sparnuotės savaiminio išsivalymo funkcija.

Valdymo patogumą užtikrina intuityvus Hand-Off-Auto valdymo skydelis bei Drive Composer programinė įranga darbui kompiuteriu.
Integruotas energijos taupymo skaičiuotuvas vizualiai parodo, kiek energijos sutaupoma naudojant keitiklį.

ACQ580 suderinamas beveik su visų tipų elektros varikliais, įskaitant IE4 klasės sinchroninius reluktancinius variklius, asinchroninius bei nuolatinio magneto variklius.
Palaikomas platus lauko magistralių (fieldbus) protokolų spektras, leidžiantis integraciją į įvairias vandens tiekimo ir nuotekų valdymo sistemas.

Techniniai duomenys:

Galia: nuo 0,75 iki 500 kW
Įtampa: 380–480 V
Apsaugos klasės: IP00, IP20, IP21, IP42, IP54, IP55
(tinka montavimui ant sienos, spintose arba kaip atskiri moduliai)

Integruotos siurblių funkcijos ir energijos skaičiuotuvas užtikrina optimalią siurblio veiklą
Palaikomi variklių tipai: IE4 sinchroniniai reluktanciniai, asinchroniniai, nuolatinio magneto
Suderinamas su įvairiomis vandens tiekimo ir nuotekų valdymo sistemomis

Bendroji informacija

Pasaulinis komercinis pavadinimas:
ACQ580-01-046A-4+B056+J400

Katalogo aprašymas:
Žemos įtampos AC sieninis dažnio keitiklis, skirtas vandens tiekimui ir nuotekoms, IEC: nominali galia 22 kW, srovė 45,0 A, įtampa 400 V (ACQ580-01-046A-4+B056)
Išsamus aprašymas:
ACQ580-01 serijos dažnio keitikliai pasižymi pažangiomis siurblių funkcijomis, skirtomis vandens tiekimo ir nuotekų tvarkymo pramonei. Jie užtikrina energiją taupantį vandens ir nuotekų srautų valdymą. Tvirtas ir kompaktiškas sieninis keitiklis turi integruotas siurblių funkcijas: srauto skaičiavimą be jutiklių, kelių siurblių valdymą, lygio kontrolę, švelnų vamzdyno pripildymą, apsaugą nuo sauso veikimo, greitą įsibėgėjimą/stabdymą ir siurblio sparnuotės valymo funkciją.
Naudojimą dar labiau supaprastina intuityvus Hand-Off-Auto valdymo skydelis, Drive Composer kompiuterinė programa bei neprivalomas Bluetooth® skydelis. Integruotas energijos skaičiuotuvas leidžia vizualizuoti energijos sutaupymą.
ACQ580-01 modelis tiekiamas su standartiniu IP21 korpusu ir tvirtinamas ant sienos. Galimi ir IP55 variantai bei montavimas į flanšą.

Užsakymo informacija

Muitinės kodas (HS):
85044085 – Statiniai keitikliai (pvz., lygintuvai)

Matmenys

Grynasis svoris:
13 kg (29 svarai)
Gylis / ilgis:
237 mm (9.331 col.)
Aukštis:
490 mm (19.291 col.)
Plotis:
206 mm (8.110 col.)
Pakuotės (1 lygis) išmatavimai:

• Ilgis: 679 mm (26.73 col.)

• Aukštis: 325 mm (12.80 col.)

• Plotis: 290 mm (11.42 col.)
  Pakuotės vienetas:
  1 dėžė

Sertifikatai ir atitiktis

ES atitikties deklaracija (CE):
3AXD10001818627
REACH data:
2025-03-20
REACH deklaracija:
9AKK107992A7060
REACH informacija:
Taip – sudėtyje yra medžiagų, kurių masės dalis viršija 0,1 %
RoHS data:
2024-05-08
RoHS informacija:
3AXD10001818627
RoHS atitiktis:
Pagal ES direktyvą 2011/65/ES su pakeitimu 2015/863 nuo 2019 m. liepos 22 d.

Techninė informacija

Fazių skaičius:
3 fazės
Apsaugos klasė:
IP55
NEMA korpuso tipas:
Tipas 12
Darbinis aukštis:
Iki 4000 m
Santykinė oro drėgmė (RHamb):
5–95 %
Galingumo koeficientas (cos φ):
0.98
Triukšmo lygis:
76 dB(A)
Baterija:
CR2032 ličio baterija, 220 mAh, 3 V, 1 vnt., 3 g
Dažnis (f):
47,5–63 Hz
Rėmo dydis:
R3
Įėjimo įtampa (Uin):
380–480 V
Montavimo tipas:
Montuojamas ant sienos

Komunikacija ir sąsajos

Palaikomi protokolai:

• CAN

• DeviceNet

• EtherNet/IP

• MODBUS

• PROFIBUS

• PROFINET IO

• TCP/IP
  Sąsajos:

• Pramoninis Ethernet: 0

• Kitos: 2

• Lygiagretusis: 2

• RS-485: 1

• USB: 1

• RS-232 / RS-422 / TTY / PROFINET: 0
  Komplektacijoje yra:

• Valdymo blokas

• Kompiuterio sąsaja
  Analoginės įvestys / išvestys:
  2 / 2
  Skaitmeninės įvestys / išvestys:
  6 / 3

Galia ir srovė

• Nominali išėjimo srovė (In): 45,0 A

• Lengvo perkrovimo režimas (ILD): 42,8 A

• Sunkaus režimo srovė (IHD): 37,7 A

• Nominali galia (Pn): 22 kW

• Lengvo perkrovimo galia (PLD): 22 kW

• Sunkaus režimo galia (PHD): 18,5 kW

• Galia be apkrovos (Pcons): 672 W

• Reaktyvioji galia: 31 kVA

• Efektyvumo klasė: IE2

• Budėjimo režimo nuostoliai: 16 W

Efektyvumo lygiai (pagal IEC61800-9-2)

Temperatūriniai parametrai

• Maksimali darbinė temperatūra: +40 °C

• Minimali darbinė temperatūra: -15 °C

Išoriniai klasifikatoriai ir standartai

ETIM klasifikacija (ETIM 9):
EC001857 – Dažnio keitiklis ≤ 1 kV
UNSPSC kodas:
39122001

Aplinkosauga

SCIP identifikatorius:
7ab39eb4-9330-424a-b7ff-fcf491eb4b83 (Suomija)
WEEE kategorija:
4 – Didelė įranga (kai bent vienas išorinis matmuo > 50 cm)

Gamintojas: ABB
