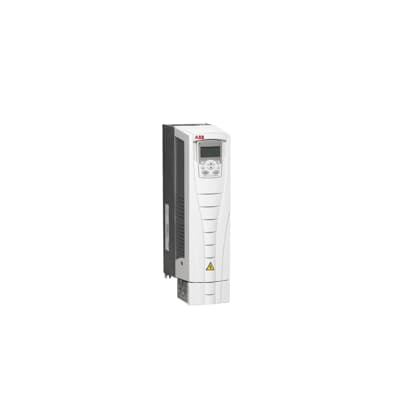

DAŽNIO KEITIKLIS ACS550-01-023A-4PN, 11KW, 400V, IP21
Dažnio keitiklis. ACS550-01-023A-4,23A,380V,IP21. Kodas: 3AUA0000002417
- Įtampa, V: 380
- Variklio galingumas (kW): 11
Kaina su PVM: 1,712.15 € PVM
Lyginti
Aprašymas
Bendra informacija
Pasaulinis komercinis pavadinimas:
ACS550-01-023A-4
Produkto ID:
3AUA0000002417-D
ABB tipas:
ACS550-01-023A-4
Katalogo aprašymas:
ACS550-01-023A-4, 23A, 380V, IP21
Išsamus aprašymas:
ACS550-01-023A-4, 23A, 380V, IP21
Elektros duomenys
| Temperatūros klasė | Tinklo dažnis | Tinklo įtampa | Galia | Srovė |
|---|---|---|---|---|
| — | 50/60 Hz | 380-480 V | 11,00 kW | 23,00 A |
Užsakymas
Muitinės tarifų numeris:
85044099
HS kodas:
850440 – Elektriniai transformatoriai, statiniai keitikliai (pvz., lygintuvai) ir induktoriai – Statiniai keitikliai
Sąskaitos aprašymas:
ACS550-01-023A-4, 23A, 380V, IP21
Matmenys
Produkto grynasis svoris:
9 kg
Produkto grynasis gylis / ilgis:
565 mm
Produkto grynasis aukštis:
365 mm
Produkto grynis plotis:
225 mm
Pakuotės 1 lygio gylis / ilgis:
580 mm
Pakuotės 1 lygio aukštis:
400 mm
Pakuotės 1 lygio plotis:
250 mm
Techniniai duomenys
Fazių skaičius:
3
Apsaugos laipsnis:
IP21
NEMA korpuso tipas:
1 tipas
Dažnis (f):
47,5 … 63 Hz
Korpuso dydis:
R2
Įėjimo įtampa (Uin):
380 … 480 V
Montavimo tipas:
Tvirtinamas prie sienos
Išėjimo srovė, normali apkrova (In):
23 A
Išėjimo srovė, sunki apkrova (IHD):
15,4 A
Išėjimo galia, normali apkrova (Pn):
11 kW
Išėjimo galia, sunki apkrova (PHD):
7,5 kW
Efektyvumo lygis:
IE2
Pilno pavaros modulio efektyvumas (IEC61800-9-2)
| Darbinis taškas (Hz / A) | Absoliutūs nuostoliai (W) | Santykiniai nuostoliai (%) | Efektyvumas (%) |
|---|---|---|---|
| 0/25 % | 123 W | 0,8 % | 87,3 % |
| 0/50 % | 162 W | 1,0 % | 90,9 % |
| 0/100 % | 287 W | 1,8 % | 91,9 % |
| 50/25 % | 132 W | 0,8 % | 93,0 % |
| 50/50 % | 181 W | 1,1 % | 94,9 % |
| 50/100 % | 332 W | 2,1 % | 95,3 % |
| 90/50 % | 200 W | 1,3 % | 96,8 % |
| 90/100 % | 402 W | 2,5 % | 96,8 % |
Išoriniai klasifikatoriai ir standartai
UNSPSC kodas:
39122001
Aplinkosaugos informacija
WEEE kategorija:
4. Didelė įranga (bet kuris išorinis matmuo didesnis nei 50 cm)
Gamintojas: ABB
