DDA 12-10 FCM-C-PVC/E/C-F-31U2U2FG SIURBLYS

Aprašymas

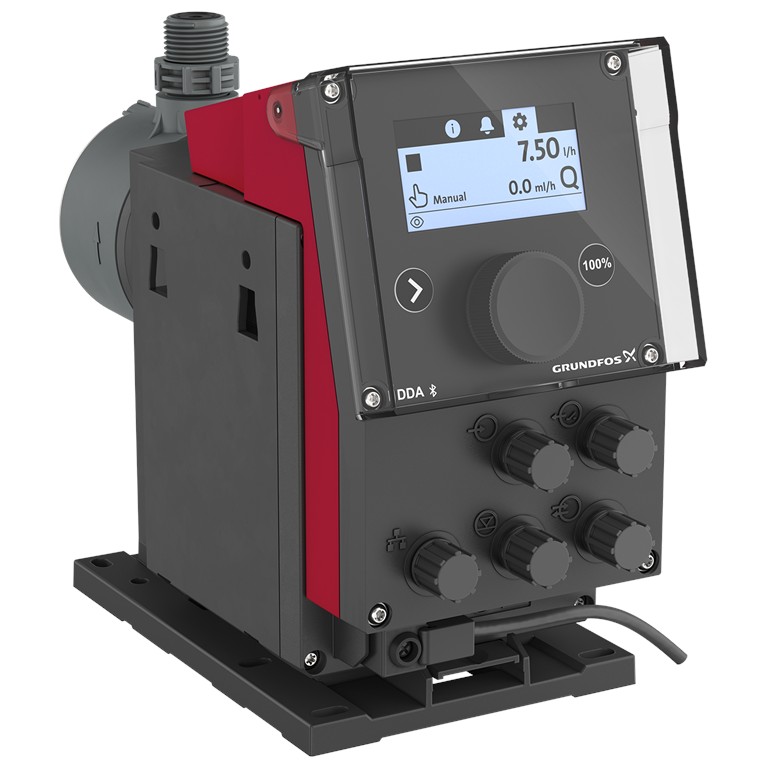

„SMART Digital DDA-C“ yra kompaktiškas tūrinis membraninis dozavimo siurblys su reguliuojamo greičio pavara (žingsniniu varikliu) ir intelektualia valdymo elektronika, užtikrinančia minimalias energijos sąnaudas. „SMART Digital Dosing“ serijos siurbliai visada dirba pilnu stūmos ilgiu, taip garantuojant maksimalų tikslumą, užsipildymą ir įsiurbimą net dirbant su didelio klampumo ar dujas išskiriančiais skysčiais. Priklausomai nuo nustatyto našumo, kinta išstūmimo takto trukmė, todėl užtikrinamas optimalus, tolygus ir nenutrūkstamas srautas.
„Click-stop“ montavimo plokštė leidžia įrengti siurblį trijose skirtingose padėtyse nenaudojant papildomų priedų. Valdymo bloką (kubą) galima lengvai pasukti į priekį, kairę arba dešinę. Valdymo ratukas ir spalvotas grafinis skystųjų kristalų (LCD) ekranas su teksto rodymu leidžia intuityviai paruošti siurblį darbui ir jį valdyti. Valdymo elementai apsaugoti skaidriu gaubtu.
DDA-C turi integruotą ryšio sąsają, leidžiančią lengvai sukonfigūruoti ir stebėti įrenginį per „Grundfos GO“ programėlę bei integruoti jį į „Modbus RTU“ arba „TCP“ magistralines sistemas. Jutiklinė „FlowControlMeasurement“ (FCM) sistema tiesiogiai dozavimo galvutėje aptinka sutrikimus, tokius kaip oro burbuliukai, linijos trūkimai ar viršslėgis, ir rodo juos tekstiniu formatu pavojaus pranešimų meniu. FCM matuoja faktinį slėgį bei srautą, todėl nebereikia papildomų stebėjimo ir valdymo įtaisų (tikslumas siekia ± 1,5 % nustatytos vertės veikiant be trikdžių). Išmatuotas slėgis ir srautas yra rodomi ekrane ir gali būti perduodami į procesų valdymo sistemą, pvz., SCADA. Be to, „AutoFlowAdapt“ funkcija automatiškai pritaiko siurblio greitį prie proceso sąlygų, kad būtų išlaikytas nustatytas srautas net ir kintant priešslėgiui ar susidarant oro burbuliukams (dujų šalinimo pavaros strategija).
Dozavimo galvutę sudaro:
Ilgaamžė ir chemiškai atspari pilno profilio PTFE membrana.
Dvigubi rutuliniai vožtuvai maksimaliam dozavimo tikslumui.
Oro išleidimo vožtuvas lengvam paleidimui.
Slėgio jutiklis.
Darbo režimai ir funkcijos:
Rankinis dozavimas (ml/h, l/h arba gph).
Impulsinis valdymas ml/impulsui (su atminties funkcija).
Analoginis valdymas 0/4–20 mA (skaliuojamas).
Impulsinis porcijinis (batch) dozavimas (ml, l arba gal).
Porcijinis dozavimas pagal laikmatį (ciklo arba savaitės dozavimo laikmatis).
Valdymas per pramoninę magistralę (integruoti „Modbus RTU“ ir „TCP“; „Profibus DP“, „Profinet“ ir „Ethernet IP“ per CIM/CIU modulius).
Valdymas ir stebėsena debesijoje („Smart Digital Chempairing Suite“, „Grundfos Connect“).
Kitos savybės:
FCM sistema: aptinka oro burbuliukus, linijos trūkimus ar viršslėgį dozavimo galvutėje.
Faktinio slėgio ir srauto matavimas.
AutoFlowAdapt: automatinis greičio derinimas (gaunate tiksliai tokį srautą, kokį nustatėte).
Dujų šalinimo strategija aptikus orą ir automatinis nuorinimas budėjimo režimu (apsauga nuo „oro užrakto“).
ConditionCheck: siurblio ir sistemos būklės analizė.
Dvi SlowMode pakopos (antikavitacinės): 50 % ir 25 % maksimalaus srauto, skirtos klampiems ar dujas išskiriantiems skysčiams.
Maksimalaus našumo ribojimas iki nustatytos ribos.
Techninės priežiūros informacija: rodo terminą ir reikiamų atsarginių dalių užsakymo numerius.
Dviejų pakopų klavišų užrakto funkcija apsaugai nuo neautorizuotos prieigos.
Daugiaparametris skydelis: vienu metu rodomi iki 4 pasirinktų parametrų.
Bendro dozuoto tūrio (nustatomas iš naujo), darbo valandų ir kiti skaitikliai.
Galimybė išsaugoti, kopijuoti ir įkelti vartotojo nustatymus bei atkurti gamyklinius parametrus.
Signalų įėjimai / išėjimai:
Impulsinis, analoginis (0/4–20 mA) ir išorinio sustabdymo įėjimai.
Žemo lygio ir tuščios talpyklos signalų įėjimai.
Du bepotencialiai išėjimo relės kontaktai (iki 30 V AC/DC, programuojami: pavojaus signalas, takto signalas, dozavimas, laikmatis ir kt.).
Analoginis išėjimas 0/4–20 mA.
Valdymas per pramoninę magistralę („Modbus“, „Profibus“, „Profinet“ ir kt.).

Tinkamas

• Proceso skysčių perdavimas
• Aušinimas
• Pramoninio proceso vandens valymas

SPECIFIKACIJOS

Produkto pavadinimas
DDA 12-10 FCM-C-PVC/E/C-F-31U2U2FG
Produkto Nr.
93016994
EAN numeris
5715123014203
Kaina
€ 2751.5
Techniniai duomenys
Tipas
DDA 12-10 FCM-C-PVC/E/C-F-31U2

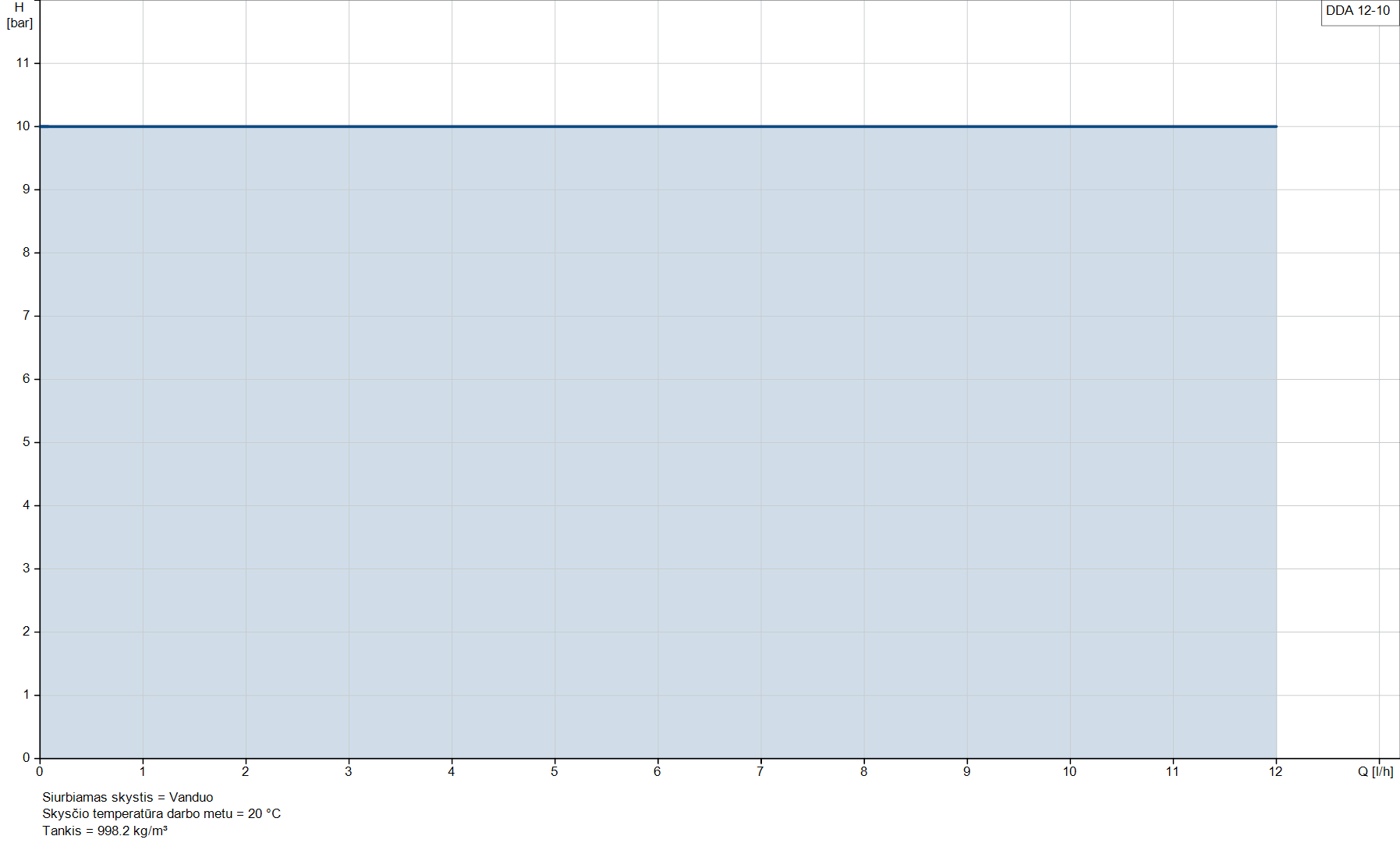

Maks. debitas
12 l/h
Maks. debitas lėtame režime 50%
6 l/h
Maks. debitas lėtame režime 25%
3 l/h
Min. debitas
12.0 ml/h
Sumažinimo santykis
1:1000
Sertifikatai
CE,CSA-US,NSF61,RCM
Vožtuvo tipas
Standartinis
Maksimalus klampumas, esant 100 %
300 mPas
Maksimalus klampumas lėtame režime 50 %
1300 mPas
Maksimalus klampumas lėtame režime 25 %
2500 mPas
Pakartojimo tikslumas
1 %
Medžiagos
Dozavimo galvutė
PVC (polivinilchloridas)
Vožtuvo rutulys
Keramika
Tarpiklis
EPDM
Įrengimas
Aplinkos temperatūros intervalas
0 .. 45 °C
Maksimalus darbinis slėgis
10 bar
Įrengimo komplektas
NE
Įrengimo tipas
Įrengimo komplekto nėra
Siurblio įvadas
4/6, 6/9, 6/12, 9/12 mm
Siurblio išvadas
4/6, 6/9, 6/12, 9/12 mm
Maks. įsiurbimo aukštis darbo metu
6 m
Maks. įsiurbimo aukštis užpildymo metu
3 m
Skystis
Siurbiamas skystis
Vanduo
Skysčio temperatūros diapazonas
0 .. 45 °C
Skysčio temperatūra eksploatavimo metu
20 °C
Tankis
998.2 kg/m³
Elektrotechniniai duomenys
Maksimali naudojama galia – P1
24 W
Elektros tinklo dažnis
50 / 60 Hz
Nominali įtampa
1 x 100-240 V
Korpuso klasė (IEC 34-5)
IP65 / TYPE 4X
Kabelio ilgis
1.5 m
Kabelio kištuko tipas
EU
Paleidimo srovė
25A esant 230V, 2ms
Valdikliai
Valdymo variantas
FCM-C
Valdymo skydas
SUMONTUOTA PRIEKYJE
Lygio kontrolė
YES
Analoginis įėjimas
0/4-20 MA
Impulsinis valdymas
TAIP
Išor. stop įėjimas
TAIP
Analoginis išėjimas
0/4-20 MA
Išėjimo relės
2
Ryšys per magistralę
TAIP
Kita
Neto masė
2 kg
Bruto masė
3 kg
Spalva
RAUDONA
Kilmės šalis
FR

Gamintojas: Grundfos
