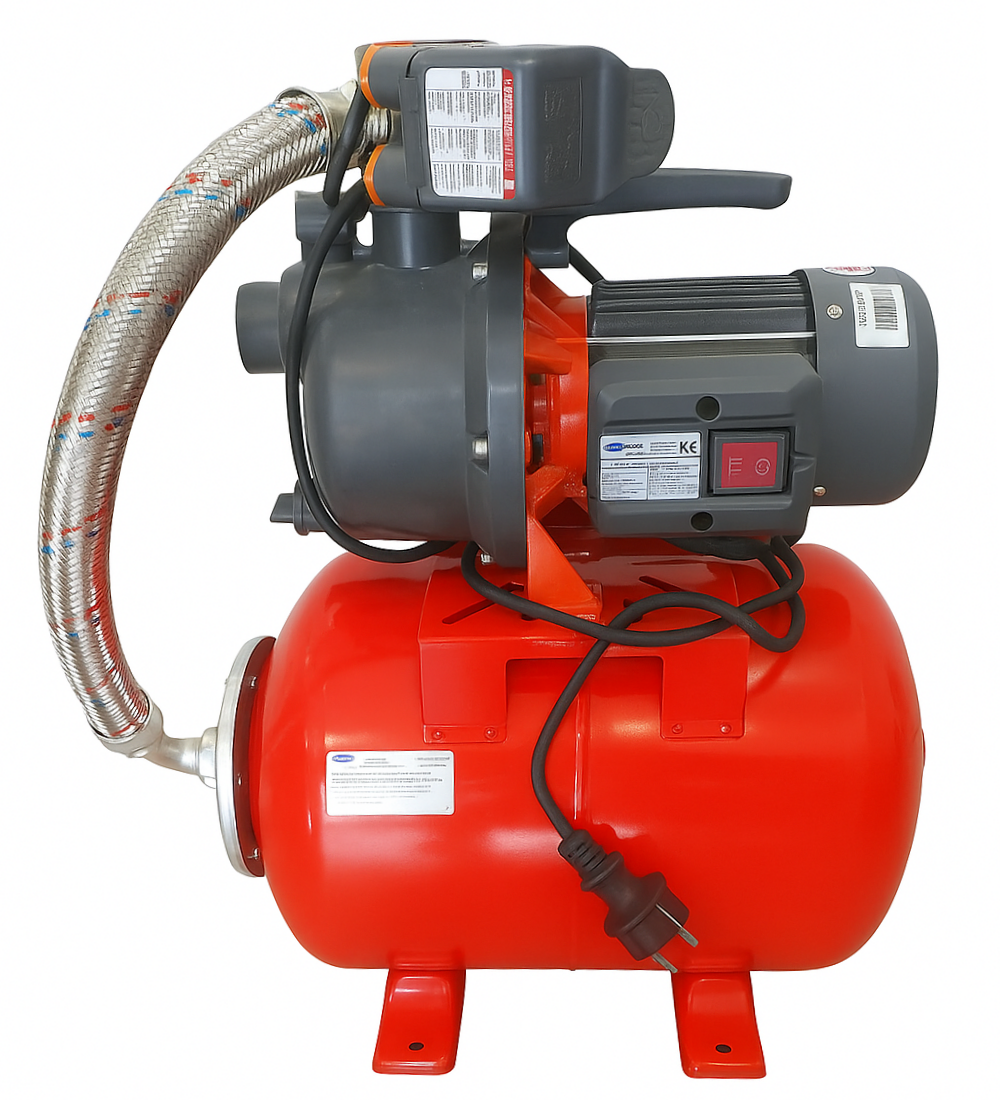

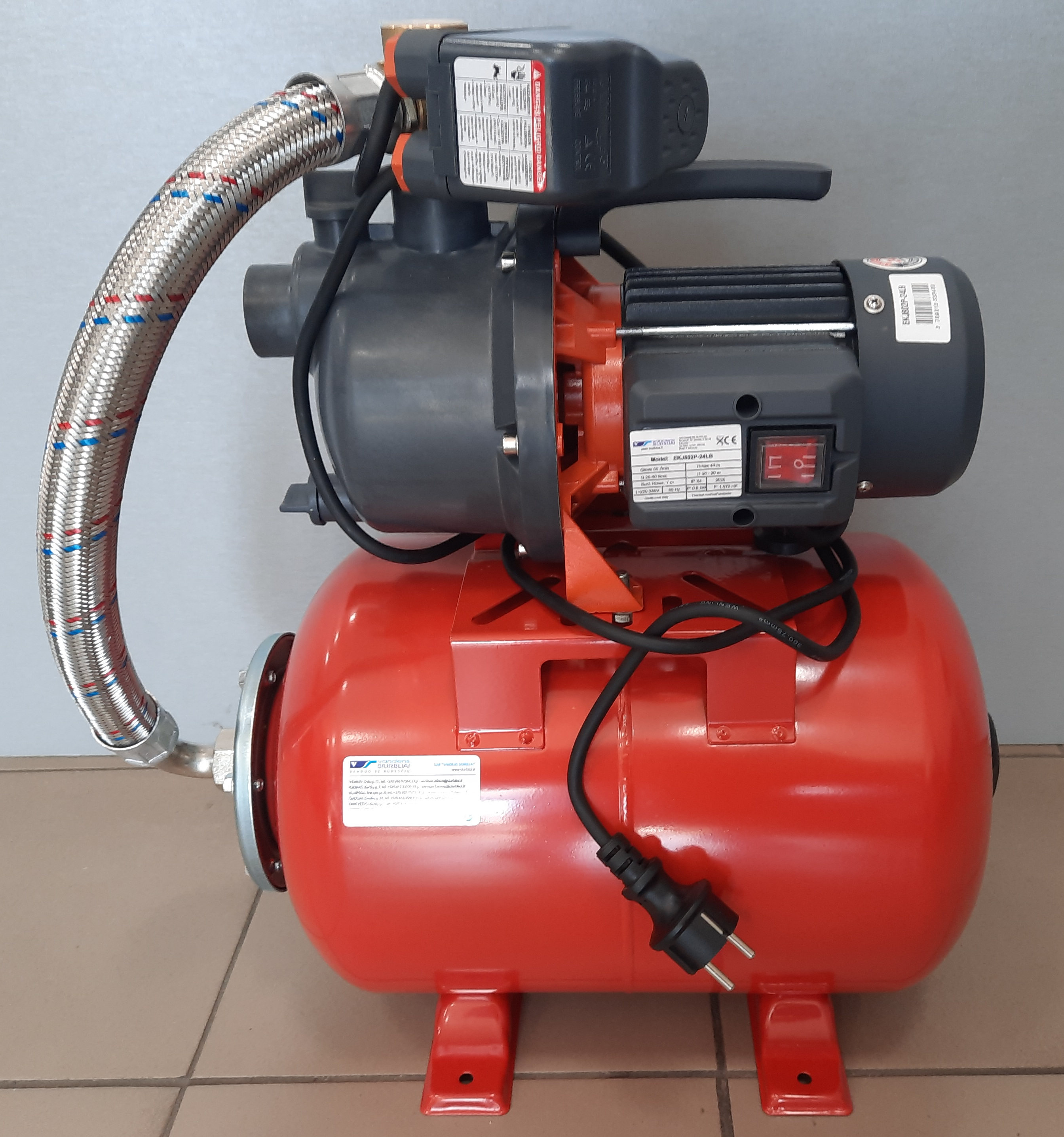

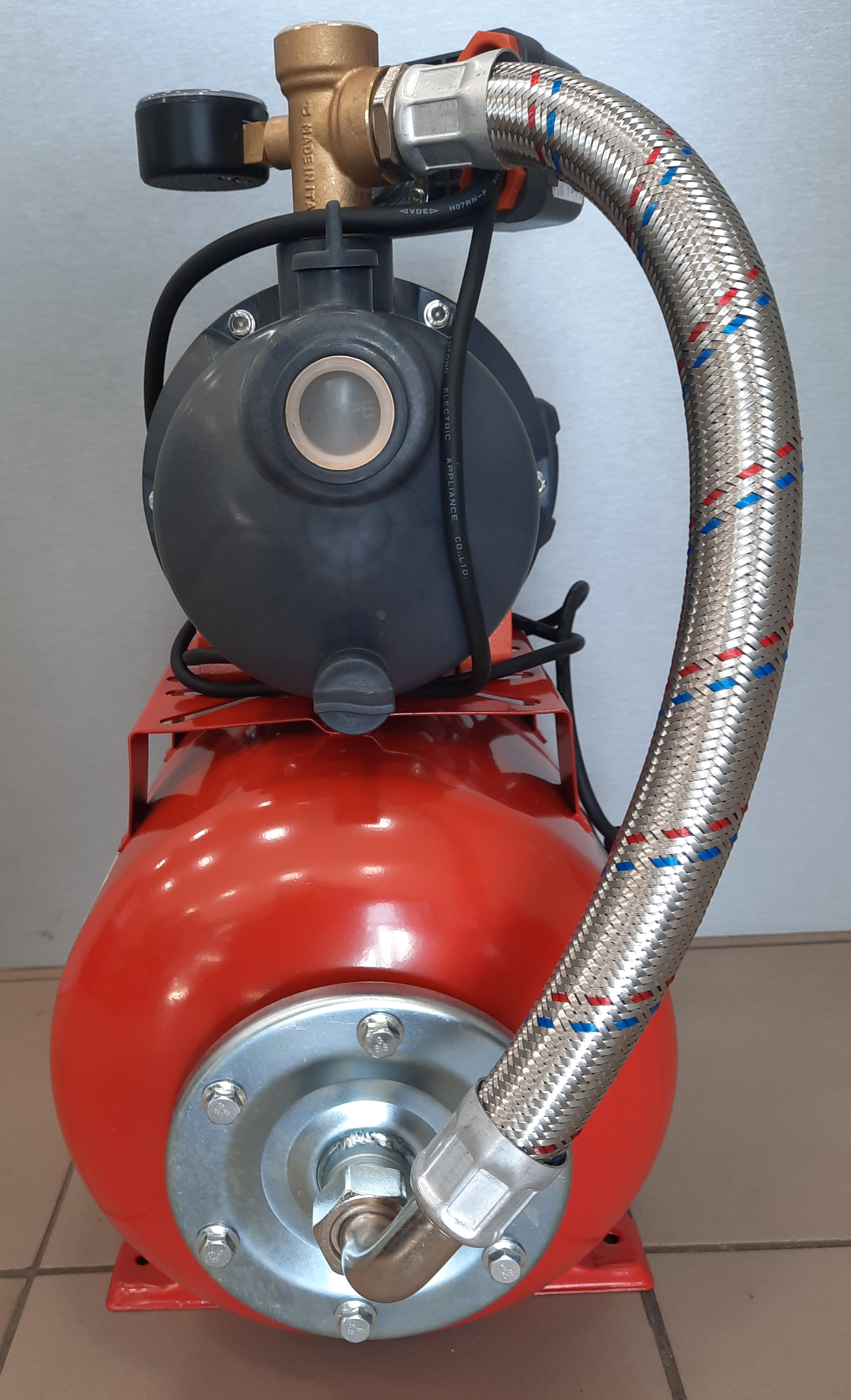

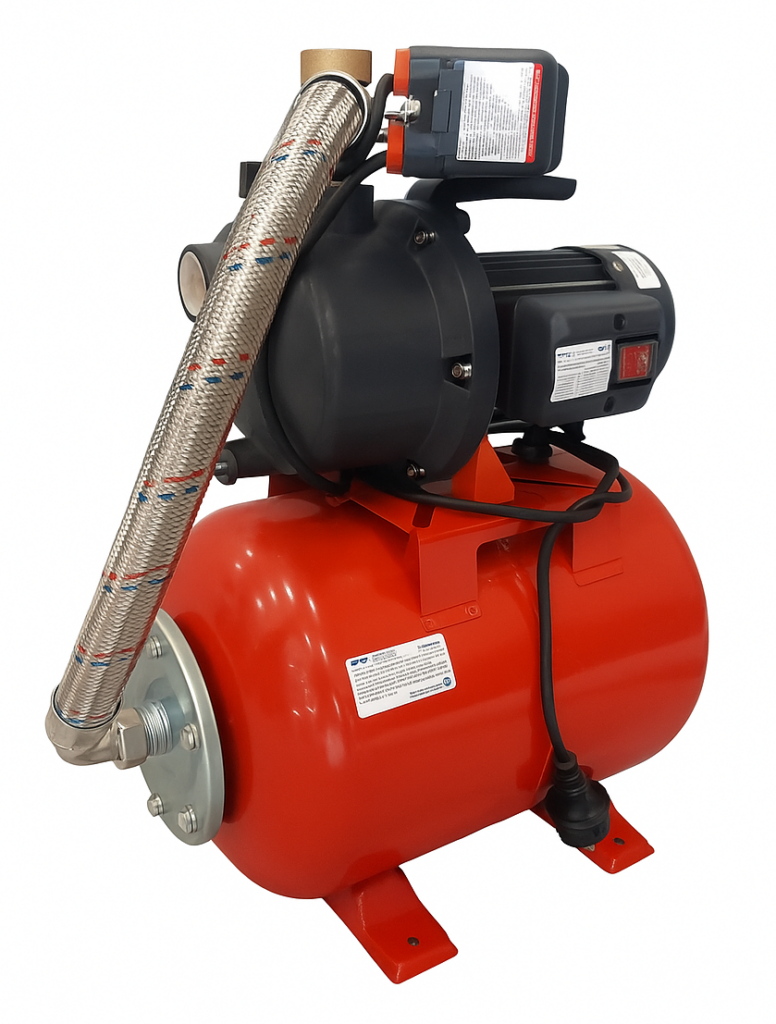

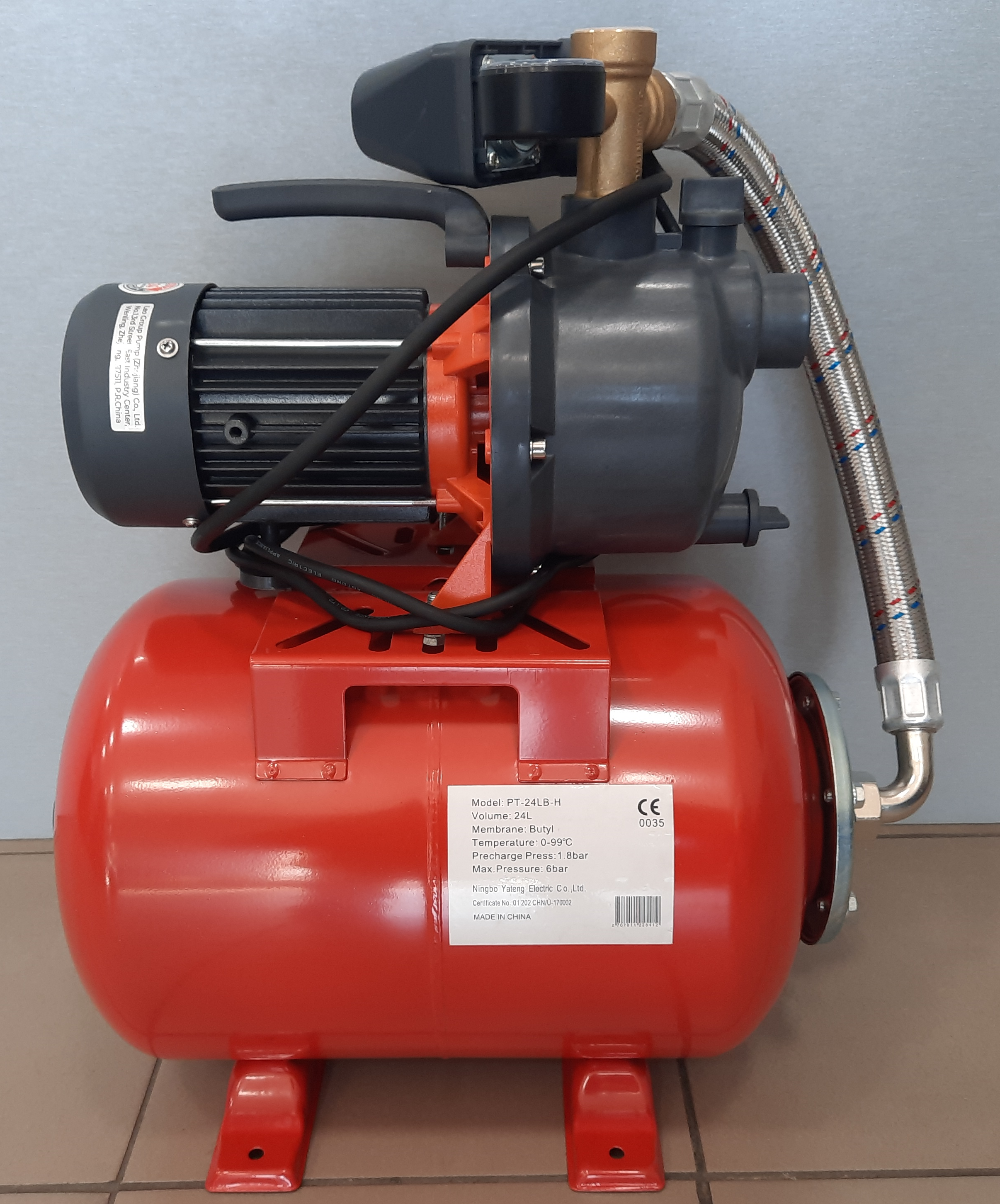

EKJ802P-24LB VAND.TIEK.SIST.
Automatinė vandens tiekimo sistema su mechaniniu valdymu (slėgio relė), skirta vandens tiekimui buitiniam poreikiui.
- Maks. našumas (m3/val): 3.7
- Įtampa, V: 230
- Maks. kėlimo aukštis (m.): 40
- Variklio galingumas (kW): 0.8
Kaina su PVM: 145.00 € PVM
Lyginti
Aprašymas
Automatinė vandens tiekimo sistema su mechaniniu valdymu, skirta buitiniam švaraus vandens tiekimui. Sistema veikia naudojant slėgio relę ir hidroforą: pradėjus vartoti vandenį, slėgis bake sumažėja, o slėgio relė automatiškai įjungia siurblį. Pasiekus nustatytą slėgį, siurblys automatiškai išjungiamas. Komplektas, sudarytas iš 24 litrų plėtimosi indo, slėgio relės automatiniam veikimui, manometro, savaime įsiurbiančio elektros siurblio su maitinimo kabeliu ir kištuku. Visi komponentai yra surinkti, išbandyti ir paruošti montavimui.
NAUDOJIMO SRITYS
- Vandens tiekimui iš šulinių (<7м)
- Vandens tiekimui iš talpų
- Rankinėms ir automatinėms laistymo sistemoms
- Švaraus vandens tiekimui iš vandens telkinių
YPATUMAI
- Komplektuojama su savisiurbiu išcentriniu EKJ-802P siurbliu ir 24l talpos hidroforu 24LB-H-PT
- Siurblio korpusas: plastikas
- Darbo ratas: plastikas
TECHNINIŲ SPECIFIKACIJŲ DUOMENYS
Elektrotechniniai
- Naudojama galia – P [W] 800
- Siurblys LEO EKJ-802P
- Įtampa [V] 1~220-240 AC
- Maitinimo tinklo dažnis [Hz] 50
Hidrauliniai
- Maksimalus našumas [l/h] 3700
- Įsijungimo slėgis [bar] 1,4
- Išsijungimo slėgis [bar] 2,8
- Maksimalus kėlimo aukštis [m] 40
- Maksimalus įsiurbimo aukštis [m] 7
Kiti
- Hidroforo tūris [l] 24
- Maitinimo kabelio ilgis [m] ∼ 1,2
- Įrenginio apsaugos klasė [IPX] 4
- Siurbiamas skystis: švarus vanduo
- Skysčio temperatūra [°C] 0/+35
- Maksimali aplinkos temperatūra [°C] +40
- Apvijų izoliacijos klasė: F
- Siurblio įvadas/išvadas: 1″ / 1″
- Svoris su pakuote [kg] ≈ 14
Kaip pasirinkti tinkamą automatinę vandens tiekimo sistemą namams
Slėgio relės ir oro slėgio hidrofore reguliavimo instrukcija
Dėmesio! Vandenį būtina išleisti šaltuoju metų laiku tam, kad įrenginyje likęs vanduo nesušaltų, nesikauptų kalkių nuosėdos.
Slėgio relės reguliavimas
Įspėjimas: Prieš reguliavimą įsitikinkite, kad būtų atjungta įtampa.
Nuimkite dangtelį, suraskite reguliavimo varžtą A ir slėgių skirtumo varžtą B (žiūrėti pav.).
Įjungimo slėgio nustatymui:
• Slėgio mažinimui pasukite varžtą A prieš laikrodžio rodyklę.
• Slėgio didinimui pasukite varžtą A pagal laikrodžio rodyklę. Diferencinio slėgio sritis lieka nepakitusi.
• Įjunkite siurblį ir manometro pagalba patikrinkite įjungimo ir išjungimo slėgius.
Išjungimo slėgio nustatymui:
• Slėgio mažinimui pasukite varžtą B prieš laikrodžio rodyklę.
• Slėgio didinimui pasukite varžtą B pagal laikrodžio rodyklę. Diferencinio slėgio sritis siaurėja arba plečiasi atitinkamai.
• Įjunkite siurblį ir manometro pagalba patikrinkite įjungimo ir išjungimo slėgius. Jei reikia, kartokite slėgio nustatymo procedūras, kol bus pasiektas reikiamas rezultatas.
Įspėjimas: Prieš jungiant maitinimo įtampą, slėgio relės dangtelis turi būti uždėtas!
Norint sumažinti slėgio svyravimus vandentiekio sistemoje, galima varžtu B sumažinti diferencinio slėgio sritį.
Rekomenduojamas sistemos slėgių skirtumas tarp minimalaus ir maksimalaus yra 1,4 bar.
Sureguliavus relę, būtina sureguliuoti ir slėginio indo (hidroforo) pradinį slėgį.
Oro slėgio reguliavimas membraninėje talpoje (hidrofore)
Oro slėgis membraninėje talpoje turi būti 0,2 bar mažesnis nei siurblio įjungimo slėgis. Matuojant ir koreguojant pradinį slėgį membraninėje talpoje vamzdynuose neturi būti vandens.
Pavyzdys. Siurblio įjungimas 2 bar, išjungimas 3,2 bar. Oro slėgis talpoje turi būti – 1,8 bar.
Oro slėgis matuojamas atskiru manometru.
