JET132M-24H VAND.TIEK.SIST.

Produkto kodas: 63187 Kategorija:

Automatinė vandens tiekimo sistema su mechaniniu valdymu, skirta buitiniam vandens tiekimui.

  • Maks. našumas (m3/val): 4.8
  • Įtampa, V: 230
  • Maks. kėlimo aukštis (m.): 48.3
  • Variklio galingumas (kW): 1.49
  • Garantija (mėn.): 24 siurbliui, 60 talpai

Kaina su PVM: 395.00 € PVM

Turite klausimų?

Kiekis:

Yra parduotuvėje

Nėra parduotuvėje

Lyginti
ATSISIŲSTI APRAŠYMĄ

Aprašymas

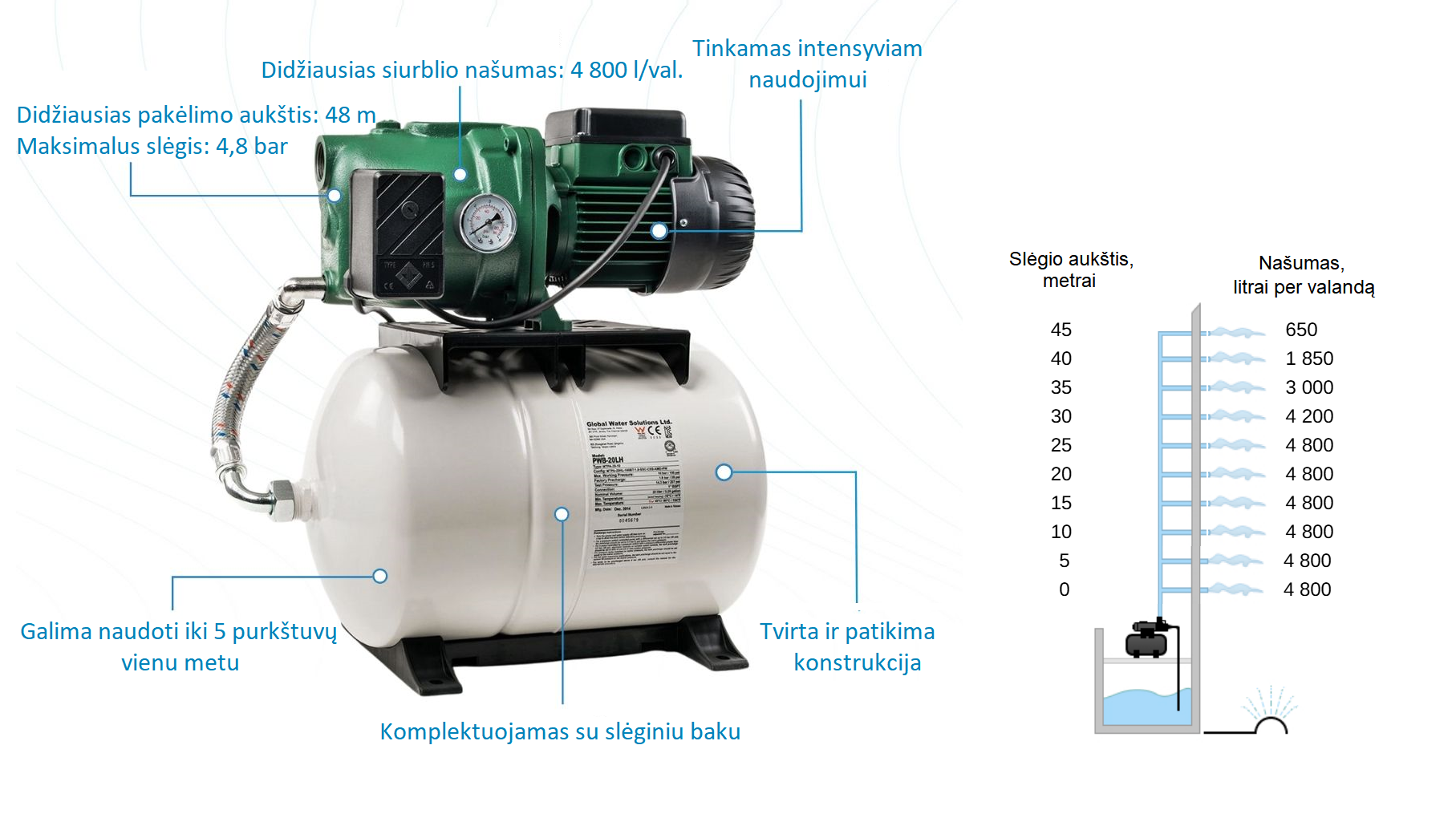

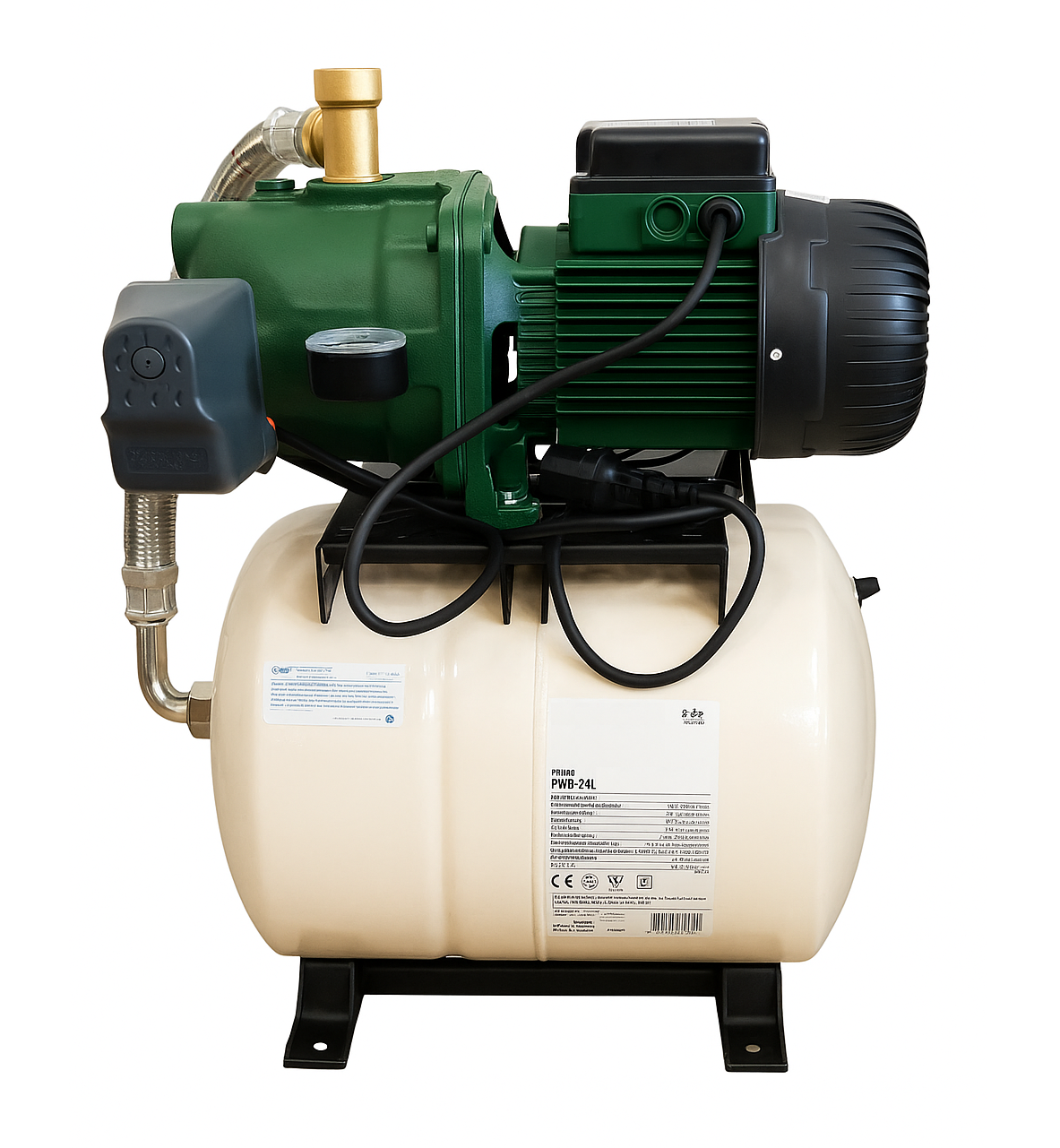

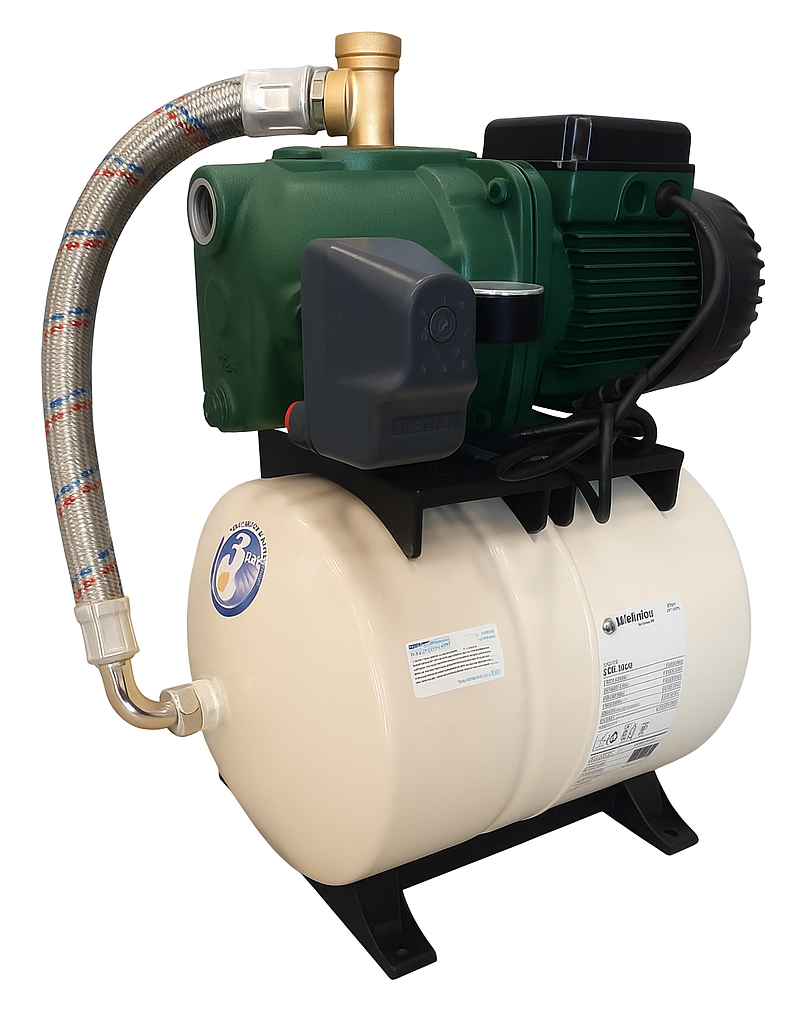

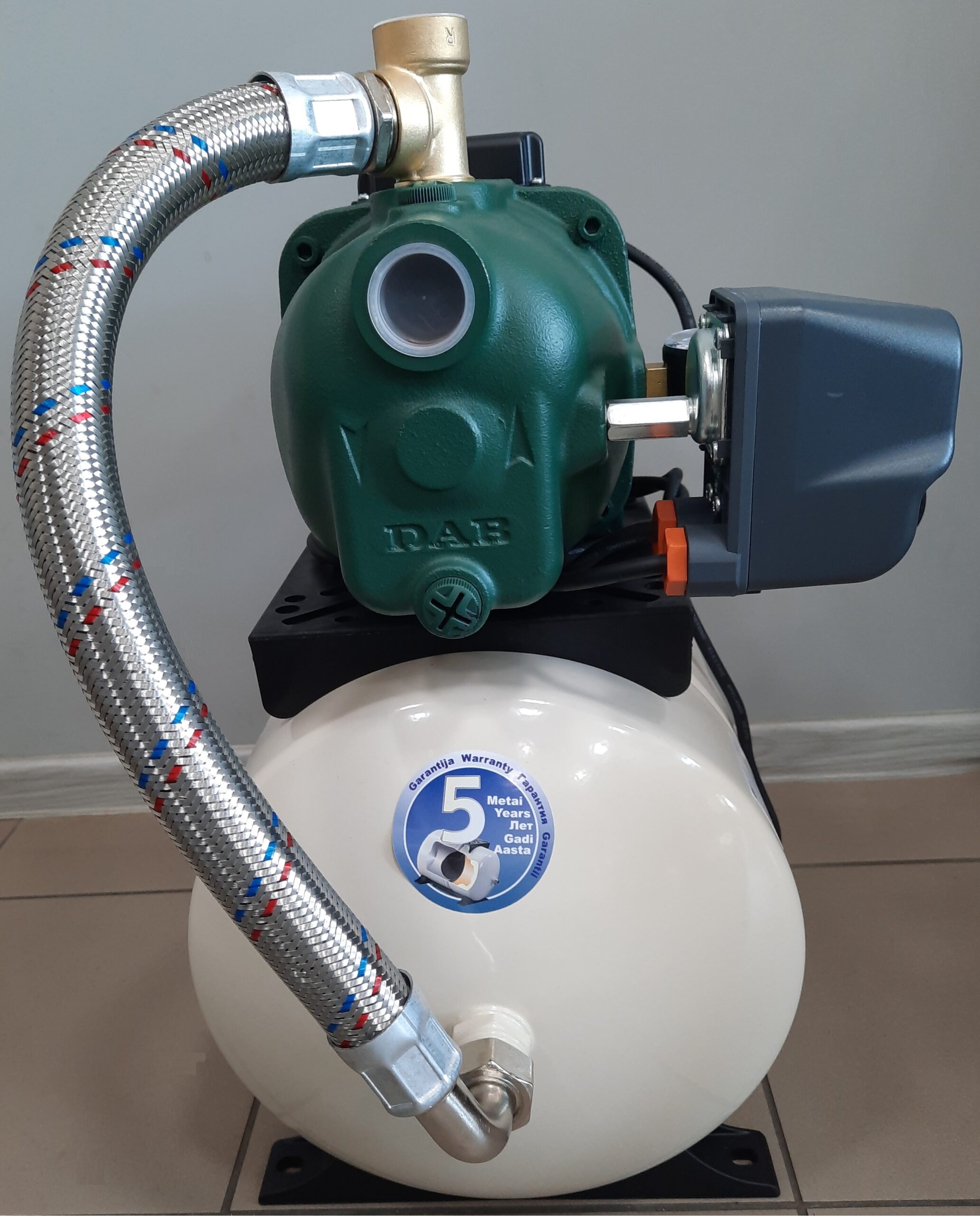

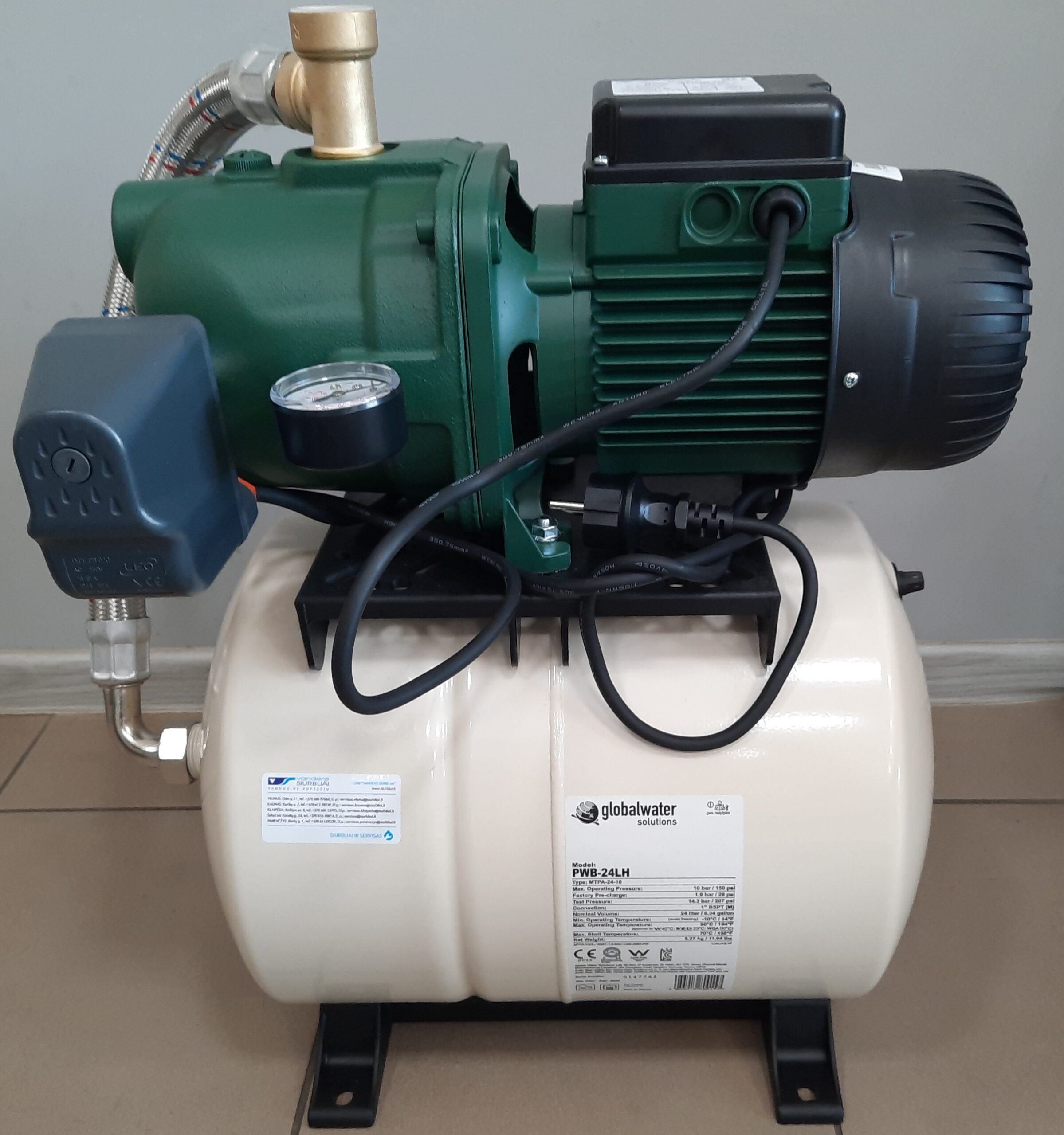

Skirta buitiniam švaraus vandens tiekimui. Sistema veikia naudojant slėgio relę ir hidroforą: pradėjus vartoti vandenį, slėgis bake sumažėja, o slėgio relė automatiškai įjungia siurblį. Pasiekus nustatytą slėgį, siurblys automatiškai išjungiamas. Komplektas, sudarytas iš 24 litrų plėtimosi indo, slėgio relės automatiniam veikimui, manometro, savaime įsiurbiančio elektros siurblio su maitinimo kabeliu ir kištuku. Visi komponentai yra surinkti, išbandyti ir paruošti montavimui.



NAUDOJIMO SRITYS

  • Slėgio didinimui iš miesto vandentiekio tinklo
  • Vandens tiekimui iš šulinių (iki 9 m gylio)
  • Vandens tiekimui iš talpų
  • Rankinėms ir automatinėms laistymo sistemoms
  • Švaraus vandens tiekimui iš vandens telkinių



SISTEMOS YPATUMAI

Pastaba: šaltuoju metų laiku būtina išleisti vandenį iš įrenginio, kad būtų išvengta užšalimo ir kalkių nuosėdų susidarymo.



TECHNINĖS SPECIFIKACIJOS

Elektrotechniniai duomenys

  • Naudojama galia – P1 [W] 1490 (iš tinklo)
  • Naudojama galia – P2 [W] 1000 (į veleną)
  • Įtampa [V] 1~220-240 AC
  • Maitinimo tinklo dažnis [Hz] 50
  • Nominali srovė [A] 6,6
  • Kondensatorius [μF] 25

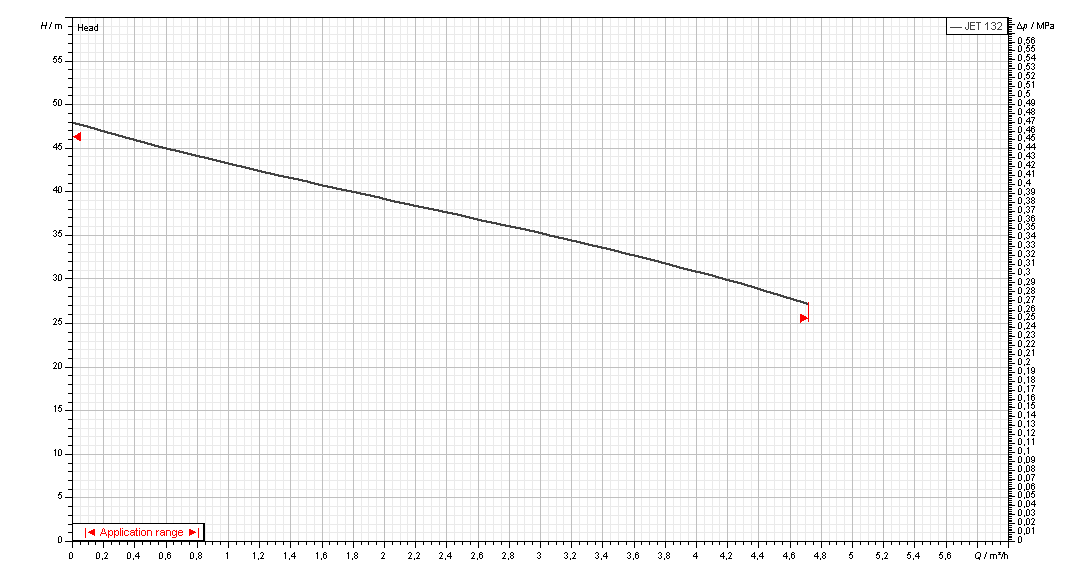

Hidrauliniai duomenys

  • Maksimalus našumas [l/h] 4800
  • Įsijungimo slėgis [bar] 2,0
  • Išsijungimo slėgis [bar] 3,5
  • Maksimalus kėlimo aukštis [m] 48,3
  • Maksimalus įsiurbimo aukštis [m] 9

Kiti duomenys

  • Hidroforo talpa [l] 24
  • Maitinimo kabelio ilgis [m] ∼1,2
  • Variklio apsaugos klasė [IP] 44
  • Gnybtų dėžutės apsaugos klasė [IP] 55
  • Siurbiamas skystis: švarus vanduo
  • Skysčio temperatūra [°C] 0…+35 (buitiniam naudojimui)
  • Maksimali aplinkos temperatūra [°C] +40
  • Apvijų izoliacijos klasė: F
  • Maksimalus siurblio įjungimų skaičius: 20 (kartų/val.)
  • Siurblio įvadas/išvadas: 1″/1″ (vidinis sriegis)
  • Svoris su pakuote [kg] ∼ 23



GARANTINIS LAIKOTARPIS

  • Siurbliui – 24 mėn. nuo įsigijimo datos
  • Hidroforui – 60 mėn. nuo įsigijimo datos



NUORODOS





Ar reikia reguliariai tikrinti pradinį oro slėgi bake?

  • Automatinėms sistemoms XXXXX-24LB: pradinis oro slėgis slėginiame bake turi būti tikrinamas ne rečiau kaip kartą per du mėnesius. Jei trūksta oro, būtina pripūsti! (Kaip tai atlikti? Skaitykite žemiau, instrukciją arba temą „oro reguliavimas membraninėje talpoje”)
  • Automatinėms sistemoms XXXXX-24CL/24H/40CL/60CL/60H/80CL/80H/…-SW2: pradinis oro slėgis slėginiame bake turi būti tikrinamas ne rečiau kaip kartą per metus. Jei trūksta oro, būtina pripūsti! (Kaip tai atlikti? Skaitykite žemiau, instrukciją arba temą „oro reguliavimas membraninėje talpoje”)

Atminkite, kad visos slėgio sistemos su oro išsiplėtimo indais reikalauja tinkamo pradinio slėgio, kad optimaliai veiktų. Jei nepalaikomas tinkamas pradinis oro slėgis, gali kilti problemų, tokių kaip triukšmingas veikimas, slėgio svyravimai, bako gedimo rizika ir didesnis energijos suvartojimas.



Slėgio relės reguliavimas



Įspėjimas: Prieš reguliavimą įsitikinkite, kad būtų atjungta įtampa.

Nuimkite dangtelį, suraskite reguliavimo varžtą A ir slėgių skirtumo varžtą B (žiūrėti pav.).

Įjungimo slėgio nustatymui:

• Slėgio mažinimui pasukite varžtą A prieš laikrodžio rodyklę.
• Slėgio didinimui pasukite varžtą A pagal laikrodžio rodyklę. Diferencinio slėgio sritis lieka nepakitusi.
• Įjunkite siurblį ir manometro pagalba patikrinkite įjungimo ir išjungimo slėgius.

Išjungimo slėgio nustatymui:

• Slėgio mažinimui pasukite varžtą B prieš laikrodžio rodyklę.
• Slėgio didinimui pasukite varžtą B pagal laikrodžio rodyklę. Diferencinio slėgio sritis siaurėja arba plečiasi atitinkamai.
• Įjunkite siurblį ir manometro pagalba patikrinkite įjungimo ir išjungimo slėgius. Jei reikia, kartokite slėgio nustatymo procedūras, kol bus pasiektas reikiamas rezultatas.

Įspėjimas: Prieš jungiant maitinimo įtampą, slėgio relės dangtelis turi būti uždėtas!

Norint sumažinti slėgio svyravimus vandentiekio sistemoje, galima varžtu B sumažinti diferencinio slėgio sritį.
Rekomenduojamas sistemos slėgių skirtumas tarp minimalaus ir maksimalaus yra 1,4 bar.

Sureguliavus relę, būtina sureguliuoti ir slėginio indo (hidroforo) pradinį slėgį.



Oro slėgio reguliavimas membraninėje talpoje (hidrofore)



Oro slėgis membraninėje talpoje turi būti 0,2 bar mažesnis nei siurblio įjungimo slėgis. Matuojant ir koreguojant pradinį slėgį membraninėje talpoje vamzdynuose neturi būti vandens.

Pavyzdys. Siurblio įjungimas 2 bar, išjungimas 3,2 bar. Oro slėgis talpoje turi būti – 1,8 bar.

Oro slėgis matuojamas atskiru manometru.
