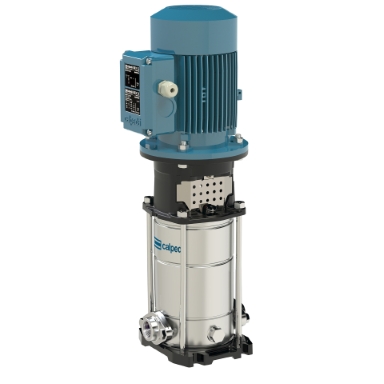

MXV 32-506 SIURBLYS

Aprašymas

Vertikalūs daugiapakopiai „in-line“ siurbliai iš nerūdijančiojo plieno.

Konstrukcija

• Vertikalūs daugiapakopiai siurbliai, kurių įsiurbimo ir išleidimo jungtys yra vienodo skersmens ir išdėstytos ta pačia ašimi (in-line).

• Guolių įvorės atsparios korozijai, tepamos pumpuojamu skysčiu.

• Mechaninį sandariklį galima išimti nedemontuojant variklio (modeliams MXV 25–32–40–50, 100 su varikliais virš 4 kW).

• Siurblys su atraminiu guoliu ir mova leidžia naudoti bet kurį standartinį IM V1 konstrukcijos variklį.

• Versija su dažnio keitikliu (pagal užsakymą).

Paskirtis

• Vandens tiekimo sistemoms

• Švariems, nesprogstamiems skysčiams, neturintiems kietųjų dalelių, skaidulų ar abrazyvinių priemaišų ir neagresyviems nerūdijančiajam plienui (sandarinimo medžiagos gali būti pritaikomos pagal poreikį)

• Universalus siurblys civilinėms ir pramoninėms reikmėms: slėgio kėlimo sistemoms, aukšto slėgio plovimo įrenginiams, drėkinimui, žemės ūkiui bei sporto įrenginiams

Eksploatavimo sąlygos

• Siurbiamo skysčio temperatūra: nuo -15 °C iki +110 °C

• Aplinkos temperatūra: iki 40 °C

• Didžiausias leistinas slėgis siurblio korpuse: 25 bar (siurbliams su ovaliais flanšais – iki 16 bar)

• Nuolatinis darbo režimas

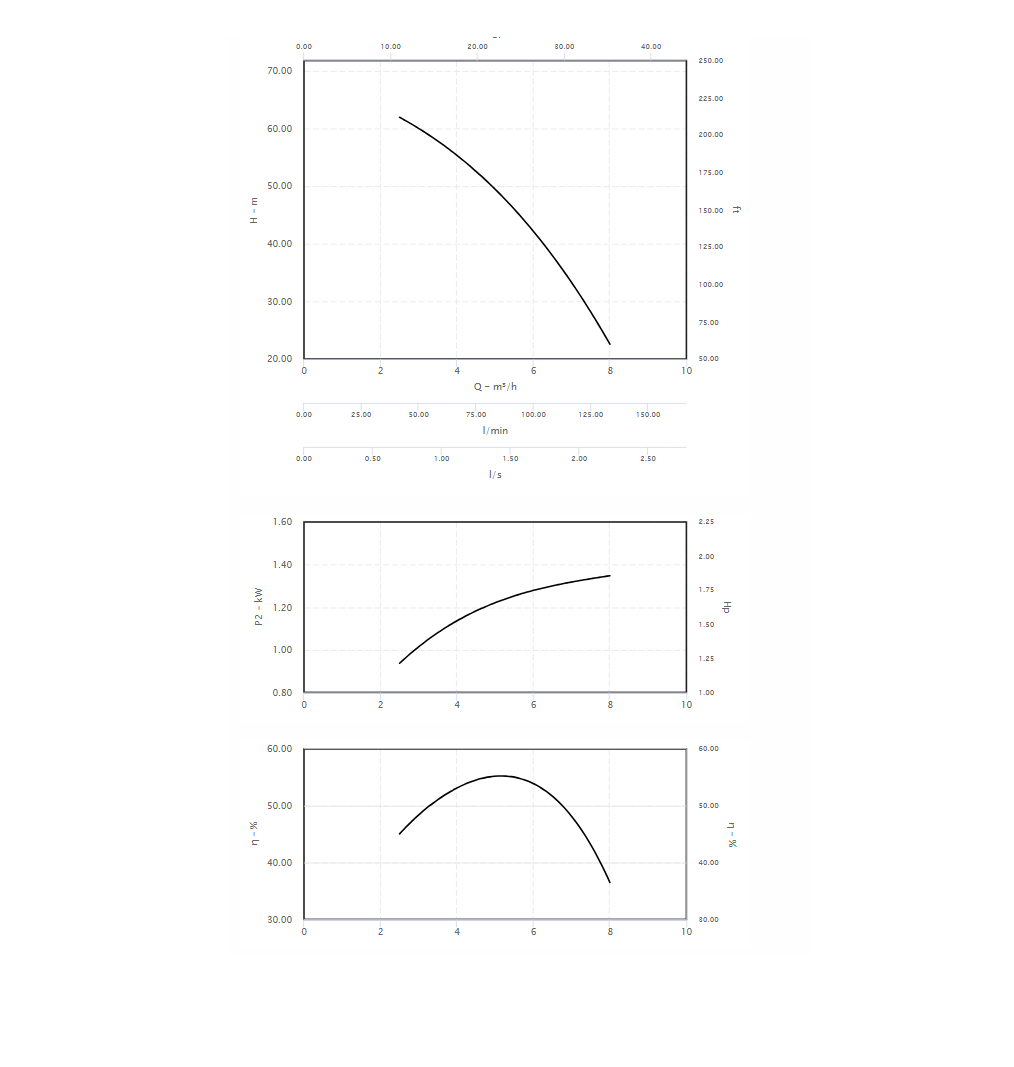

Darbiniai parametrai

• Sukimosi greitis (n): 2900 aps./min

• Darbaračių skaičius: 6

• Didžiausias kėlimo aukštis (H max): 62,00 m

• Mažiausias kėlimo aukštis (H min): 22,50 m

• Mažiausias debitas (Q min): 2,50 m³/h

• Didžiausias debitas (Q max): 8,00 m³/h

Variklio galia

• Nominali galia Pn: 1,50 kW / 2,00 AG

• Darbaračio skersmuo: 98,5 mm

Variklio duomenys

• Variklio tipas: IM

• Fazės: 3~ (trifazis)

• Įtampa Un: 230/400 V

• Dažnis fn: 50 Hz

• Polių skaičius: 2

• Darbo režimas: S1 (nuolatinis)

• Mažiausia skysčio temperatūra: -15 °C

Mechaniniai duomenys

• Masė: 37,3 kg

Konstrukcinės medžiagos

• Išorinis apvalkalas: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Siurblio korpusas: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Įsiurbimo korpusas: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Įsiurbimo flanšas: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Išleidimo korpusas: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Pakopų korpusai: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Darbaratis: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Darbaračio dėvėjimosi žiedas: PPS

• Apatinis dangtis: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Viršutinis dangtis: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Tarpinė įvorė: Cr-Ni plienas 1.4301 EN 10088 (AISI 304)

• Velenas: Cr-Ni plienas 1.4305 EN 10088 (AISI 303)

• Mechaninis sandariklis: Kietasis metalas – anglis – EPDM

• Sandarinimo žiedas (O-ring): NBR

• Guolio įvorė: Korozijai atspari cementuota karbido įvorė

• Siurblio korpuso guolis: Aliuminio oksido keramika

Gamintojas: Calpeda
