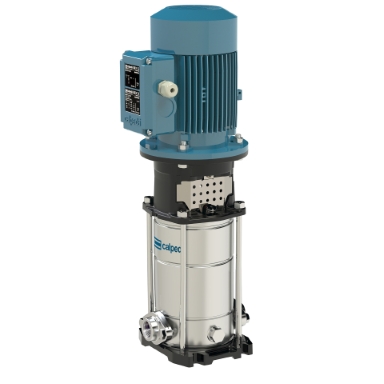

MXVL 32-506 SIURBLYS

Aprašymas

Vertikalieji daugiapakopiai „in-line“ tipo siurbliai iš nerūdijančiojo plieno.

Konstrukcija

• Vertikalieji daugiapakopiai siurbliai, kurių įsiurbimo ir išleidimo jungtys yra vienodo skersmens ir išdėstytos toje pačioje ašyje (in-line).

• Korozijai atsparios guolių įvorės, tepamos pumpuojamu skysčiu.

• Mechaninį sandariklį galima nuimti neišmontuojant variklio (modeliams MXV 25-32-40-50, 100 su varikliais virš 4 kW).

• Siurblys su atraminiu guoliu ir mova, leidžiantis naudoti bet kurį standartinį IM V1 konstrukcijos variklį.

• Versija su dažnio keitikliu (pagal užsakymą).

Pritaikymas

• Vandens tiekimo sistemoms.

• Švariems, nesprogstamiems skysčiams, kuriuose nėra kietųjų dalelių, siūlinių ar abrazyvinių priemaišų, taip pat neagresyviems nerūdijančiajam plienui (sandarinimo medžiagų pritaikymas galimas pagal užsakymą).

• Universalus siurblys civilinėms ir pramoninėms reikmėms: slėgio kėlimo sistemoms, aukšto slėgio plovykloms, drėkinimo bei žemės ūkio reikmėms, sporto įrenginiams.

Darbo sąlygos

• Pumpuojamo skysčio temperatūra: nuo –15 °C iki +110 °C.

• Aplinkos temperatūra: iki 40 °C.

• Didžiausias leidžiamas slėgis siurblio korpuse: 25 bar (16 bar siurbliams su ovalinėmis flanšomis).

• Nuolatinis darbas.

Specifikacijos

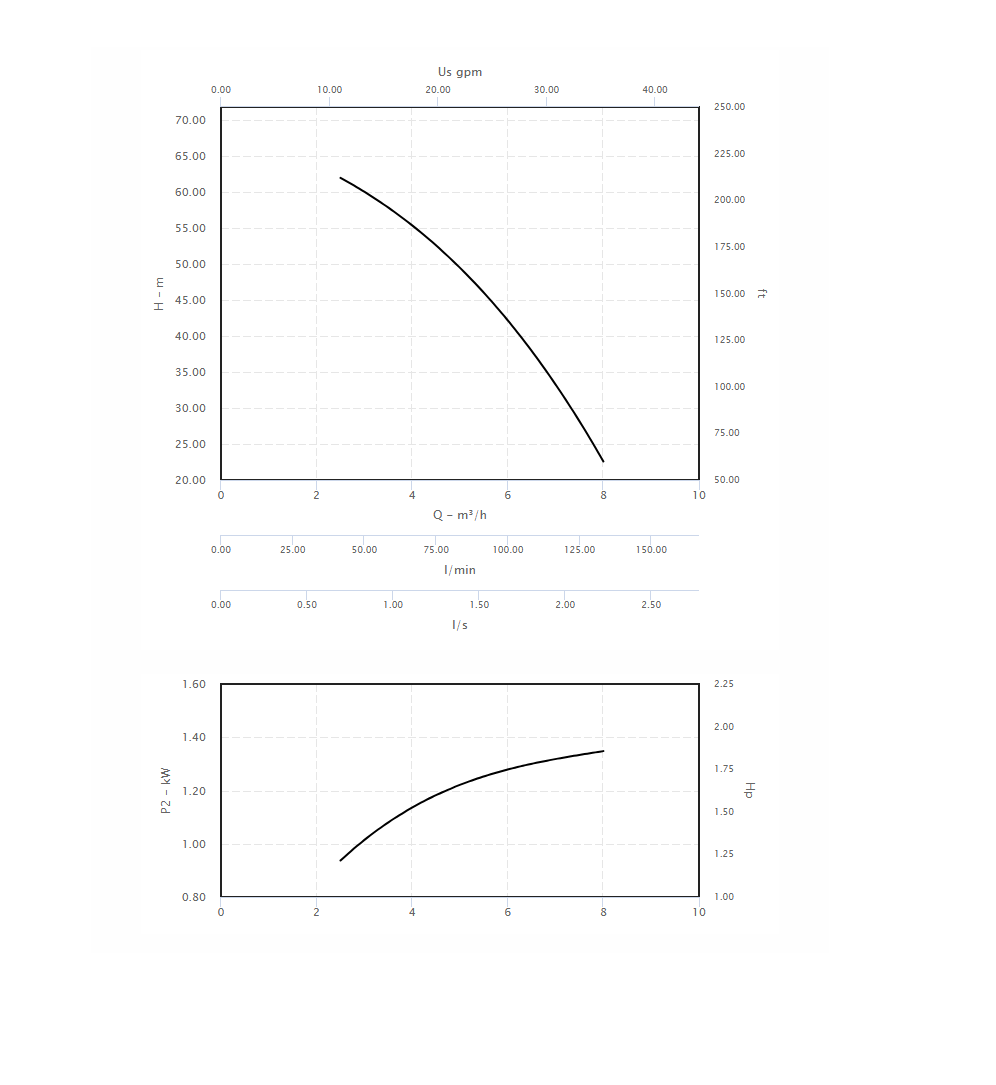

Darbiniai parametrai

• Sukimosi greitis n (aps./min.): 2900

• Sparnuotės skaičius: 6

• Didžiausias kėlimo aukštis Hmax: 62,00 m

• Mažiausias kėlimo aukštis Hmin: 22,50 m

• Mažiausias našumas Qmin: 2,50 m³/val.

• Didžiausias našumas Qmax: 8,00 m³/val.

• Vardinė galia Pn: 1,50 kW

• Vardinė galia Pn: 2,00 AG (HP)

• Sparnuotės skersmuo: 98,50 mm

Variklis

• Tipas: IM

• Fazės: 3~

• Įtampa Un: 230/400 V

• Dažnis fn: 50 Hz

• Polių skaičius: 2

• Darbo režimas: S1 (nuolatinis)

• Minimali siurbiamo skysčio temperatūra: –15 °C

Konstrukcinės medžiagos

• Išorinis apvalkalas: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Siurblio korpusas: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Įsiurbimo korpusas: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Įsiurbimo flanšas: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Slėgio (išleidimo) korpusas: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Pakopų korpusas: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Sparnuotė: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Sparnuotės dilimo žiedas: PPS (polifenilsulfidas)

• Apatinis dangtis: Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Viršutinis dangtis: Cr-Ni-Mo plienas 1.4401 EN 10088 (AISI 316)

• Tarpinė įvorė (spacer sleeve): Cr-Ni-Mo plienas 1.4404 EN 10088 (AISI 316L)

• Velenas: Cr-Ni-Mo plienas 1.4401 EN 10088 (AISI 316)

• Mechaninis sandariklis: Kietas metalas – anglis – EPDM

• Sandarinimo žiedai (O-ring): NBR (nitrilo kaučiukas)

• Guolio įvorė: Korozijai atsparus kietintas karbidas

• Siurblio korpuso guolis: Aliuminio oksido keramika

Gamintojas: Calpeda
