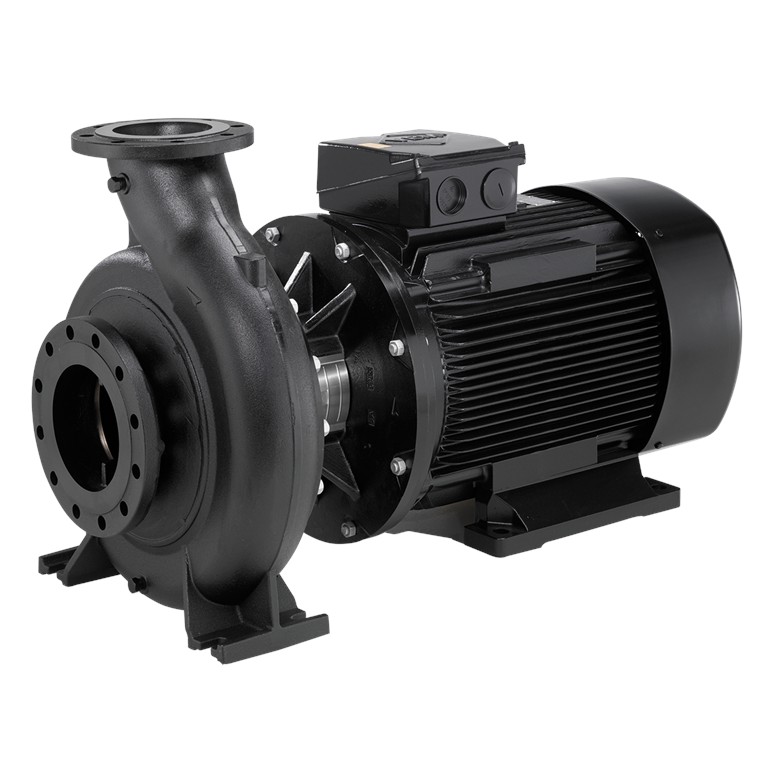

NBG 80-65-125/125 AAF2AESBAQEKW1 SIURBLYS
Vieno bloko siurblys pagal ISO 2858. Kodas: 93478269

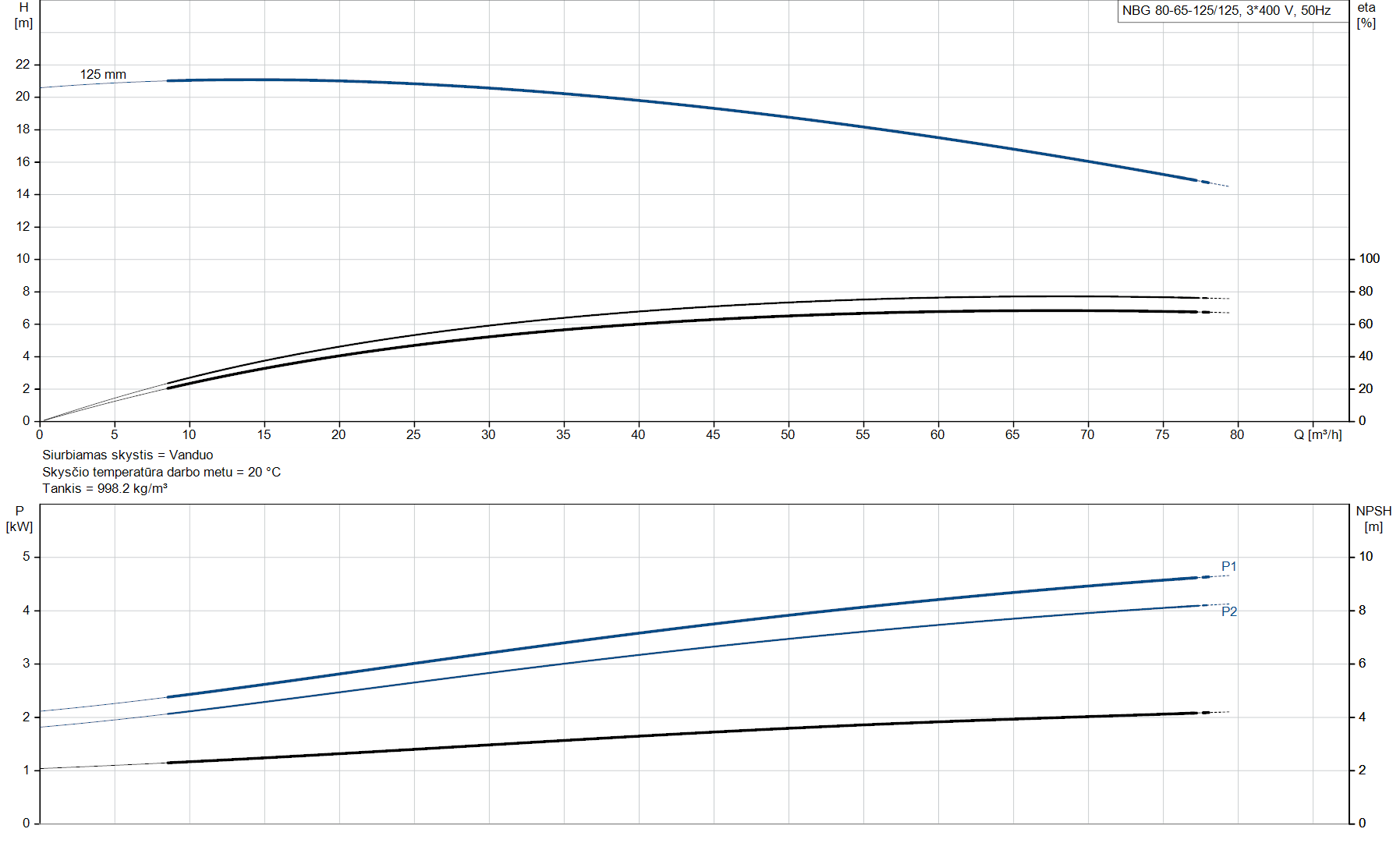

- Maks. našumas (m3/val): 78
- Įtampa, V: 380
- Maks. kėlimo aukštis (m.): 21.2
- Variklio galingumas (kW): 4.7
Kaina su PVM: 2,918.30 € PVM
Lyginti
Aprašymas
Flanšai yra PN 16, o jų matmenys atitinka EN 1092-2. Siurblys turi ašinį įvadą, radialinį išvadą, horizontalų veleną ir yra iš galo numaunamos konstrukcijos, kuri leidžia išmontuoti variklį, variklio atramą, gaubtą ir darbaratį nejudinant siurblio korpuso ir vamzdyno. Nesubalansuotas guminis dumplinis sandariklis atitinka DIN EN 12756 reikalavimus. Siurblys yra viename bloke su ventiliatoriumi aušinamu asinchroniniu varikliu.
Tinkamas
- Šildymas komerciniuose pastatuose
- Oro kondicionavimas komerciniuose pastatuose
- Slėgio kėlimas komerciniuose pastatuose
SPECIFIKACIJOS
| Valdikliai: | ||
| Frequency converter: | None | |
| Slėgio jutiklis: | N | |
| Skystis: | ||
| Siurbiamas skystis: | Vanduo | |
| Skysčio temperatūros diapazonas: | 0 .. 120 °C | |
| Skysčio temperatūra eksploatavimo metu: | 20 °C | |
| Tankis: | 998.2 kg/m³ | |
| Techniniai duomenys: | ||
| Siurblio apsukos, kurioms pateikti siurblio duomenys: | 2943 rpm | |
| Siurblys su varikliu: | Taip | |
| Faktinis darbaračio skersmuo: | 125 mm | |
| Nominalus darbo rato diametras: | 125 | |
| Darbaračio tipas: | Standard | |
| Veleno sandariklio konfigūracija: | Pavienis | |
| Veleno sandariklio kodas: | BAQE | |
| Besisukančio sandariklio paviršiaus medžiaga: | A, Grafitas, impregnuotas stibiu | |
| Stacionaraus sandariklio paviršiaus medžiaga: | Q, SiC | |
| Elastomeras veleno sandariklyje: | E, EPDM | |
| Copper free: | N | |
| PWIS free: | N | |
| Approvals for motor: | CE,EAC,UKCA,SEPRO,RCM,Morocco | |
| Energy approvals for motor: | CE,CC,Singapore,Aust./N.Z. | |
| CE sertifikuota (Taip/Ne): | T | |
| cURus sertifikuota: | N | |
| Kinijos MEPS (CEL): | Ne | |
| Pietų Korėjos MEPS (Kemco): | Ne | |
| Siurblys išplautas ir išdžiovintas: | N | |
| Matavimo įranga: | BRUEL & KJAER TYPE 2513 | |
| Cable gland entry: | 4xM25 knock out | |
| Išleidimo angos: | Taip (uždaryta) | |
| Bearing design: | Standard | |
| Siurblio spalva: | RAL 9005 | |
| Ataskaita, siurblio kreivės bandymas: | No | |
| Ataskaita, darbo taško testas: | Ne | |
| UBA patvirtinimas (Taip / Ne): | N | |
| Medžiagos: | ||
| Siurblio korpusas: | Ketus | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Wear ring: | Brass | |
| CuZn34Mn3AI2Fe1-C | ||
| Cover: | Cast iron | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Darbaratis: | Ketus | |
| EN-GJL-200 | ||
| ASTM class 30 | ||
| Internal pump house coating: | CED | |
| Paviršiaus apdorojimas: | N/A | |
| Velenas: | Stainless steel | |
| Shaft: | EN 1.4301 | |
| Velenas: | AISI 304 |
| Įrengimas: | ||
| Aplinkos temperatūros intervalas: | -30 .. 60 °C | |
| Maksimalus darbinis slėgis: | 16 bar | |
| Vamzdžių pajungimo standartas: | EN 1092-2 | |
| Jungties tipas: | DIN | |

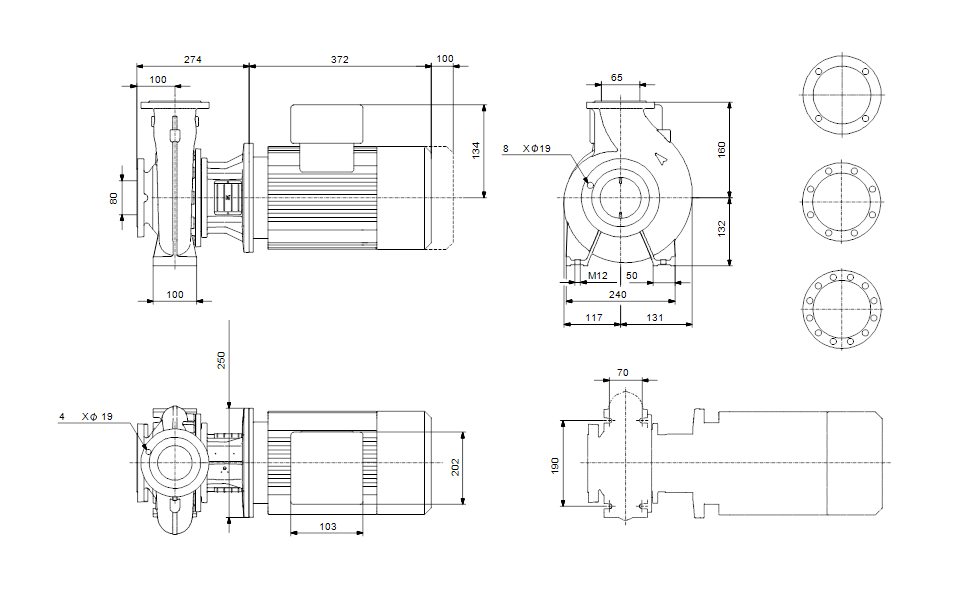

| Įvado jungties dydis: | DN 80 | |
| Išvado jungties dydis: | DN 65 | |
| Vamzdžio jungties slėgio klasė: | PN 16 | |
| Variklio flanšo dydis: | FF215 | |
| Siurblio korpusas su kojomis: | Yes | |
| Taip = Su palaikymo bloku, Ne = Be palaikymo bloko: | N | |
| Base frame: | No | |
| Elektrotechniniai duomenys: | ||
| Variklio standartas: | IEC | |
| Variklio tipas: | 112MC | |
| Rėmo dydis: | 112 | |
| IE efektyvumo klasė: | IE3 | |
| Nominali galia – P2: | 4 kW | |
| Padidintos / sumažintos galios variklis: | Standartinis variklis | |
| Elektros tinklo dažnis: | 50 | |
| Nominali įtampa: | 3 x 380-415D V | |
| 3 x 380-415D V | ||
| Nominali srovė: | 7.9 A | |
| Maksimali vartojama srovė: | 8.7 A | |
| Paleidimo srovė: | 1000-1110 % | |
| Cos fi – galios koeficientas: | 0.87 | |
| Nominalios apsukos: | 2920-2940 rpm | |
| Nominalus pilnos apkrovos sukimo momentas: | 13.00-13.0 Nm | |
| Užstrigusio rotoriaus sukimo momentas: | 400-460 % | |
| Paleidimo sukimo momentas: | 520 % | |
| Inercijos momentas: | 0.0088 kg m² | |
| IE efektyvumo klasė: | IE3 | |
| Variklio našumas esant pilnai apkrovai: | 88.1 % | |
| Variklio naudingumo koeficientas esant 3/4 apkrovos: | 88.6-88.2 % | |
| Variklio naudingumo koeficientas esant 1/2 apkrovos: | 85.2-88.1 % | |
| Polių skaičius: | 2 | |
| Korpuso klasė (IEC 34-5): | 55 Dust/Jetting | |
| Izoliacijos klasė (IEC 85): | F | |

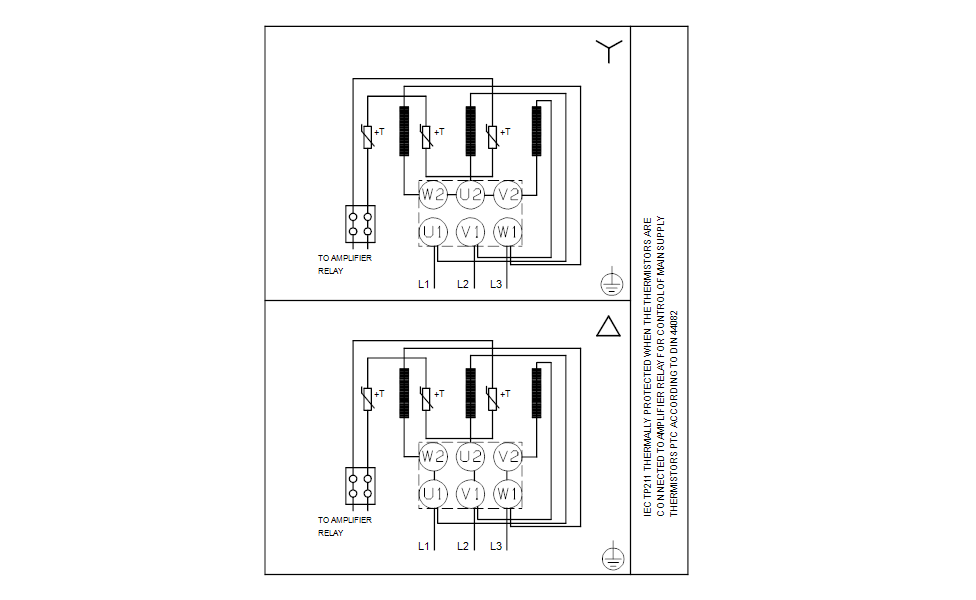

| Ex apsaugos standartas: | PTC | |
| Variklis: | 87322303 | |
| Leak current protection VFD operation: | No | |
| Bearing insulation type N-end: | Steel Bearing | |
| Kita: | ||
| Neto masė: | 69 kg | |
| Bruto masė: | 79 kg | |
| Tiekimo tūris: | 0.178 m³ | |
| Spalva/tipas: | NCS 9000 blizgi 40+-10 /E-danga | |
| Environmental approvals for motor: | WEEE |
Gamintojas: Grundfos
