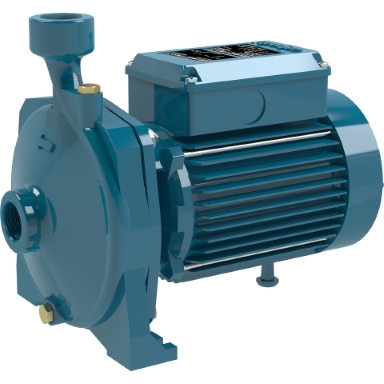

NM 25/12A/B 0.75KW 230/400V/50HZ SIURBLYS

Aprašymas

Kompaktiški išcentriniai siurbliai su srieginiu prijungimu.

Konstrukcija

Kompaktiškas, tiesiogiai sujungtas išcentrinis siurblys su elektriniu varikliu, kurio pailginta ašis tiesiogiai sujungta su siurblio dalimi
NM – vienpakopis (su viena sparnuote)
NMD – dvipakopis (su dviem priešpriešinėmis sparnuotėmis, užtikrinančiomis ašinės jėgos balansavimą)
Prijungimai: sriegti įvadai pagal ISO 228/1 (BS 2779) standartą
NM, NMD – korpusas ir atraminė dalis pagaminti iš ketaus
BNM, BNMD – korpusas ir atraminė dalis pagaminti iš bronzos
Siurbliai tiekiami visiškai nudažyti

Paskirtis

Skirti švariems, neabrazyviniams ir siurblio medžiagų nepaveikiantiems skysčiams (kietųjų dalelių kiekis iki 0,2 %)
Tinka:

• vandens tiekimo sistemoms;

• šildymo, oro kondicionavimo, aušinimo ir cirkuliacijos įrenginiams;

• buitiniams ir pramoniniams procesams;

• drėkinimo (irigacijos) sistemoms.

Darbo sąlygos

• Siurbiamo skysčio temperatūra: nuo –10 °C iki +90 °C

• Aplinkos temperatūra: iki +40 °C

• Didžiausias įsiurbimo aukštis: iki 7 m

• Didžiausias darbinis slėgis: iki 10 bar
  (iki 16 bar – modeliams NMD 25/190, NMD 32/210, NMD 40/180)

• Skirtas nepertraukiamam (ilgalaikiam) darbui

Siurblio ir variklio techniniai duomenys

Nominalus sūkių dažnis – 2900 aps./min. Siurblys turi vieną sparnuotę

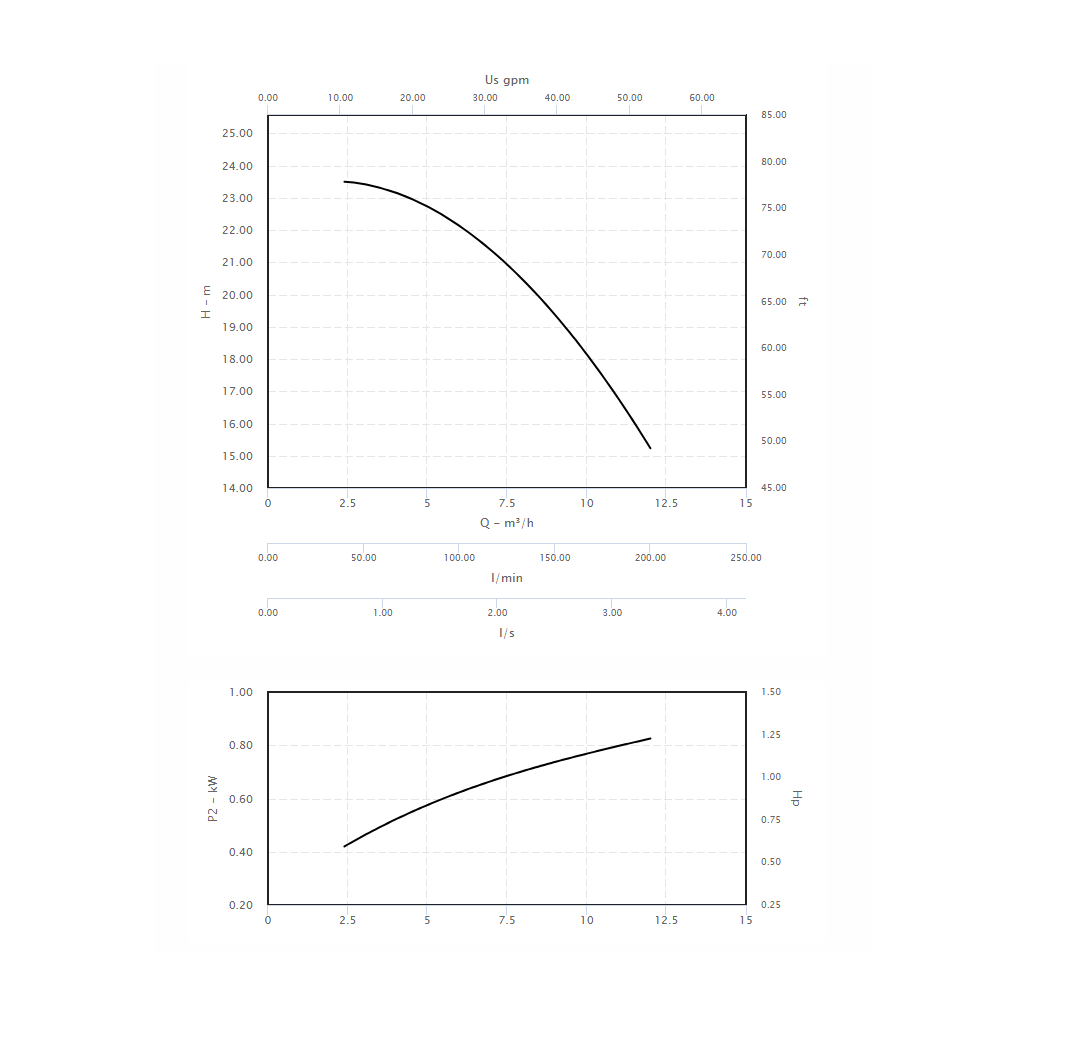

Didžiausias kėlimo aukštis – 23,5 m, mažiausias – 15,2 m
Našumo ribos: nuo 2,4 iki 12,0 m³/val
Variklio vardinė galia – 0,75 kW (1,0 AG). Sparnuotės skersmuo – 131,5 mm

Variklis – trifazis (3~), tipas IM, nominali įtampa 230/400 V, dažnis 50 Hz, polių skaičius – 2
Nominali srovė – 3,5 / 2 A. Izoliacijos klasė – F, darbo režimas – S1 (nepertraukiamas darbas)
Mažiausia leistina skysčio temperatūra – –10 °C
Našumo klasė (Efficiency Index) – IE3-80.7
Siurblio svoris – 14,63 kg
Apsaugos klasė – IP54

Konstrukcinės medžiagos

Siurblio korpusas ir atraminė dalis pagaminti iš ketaus GJL 200 (EN 1561).
Sparnuotė – iš žalvario P–CuZn40Pb2 (UNI 5705).
Velenas – iš chromuoto plieno 1.4105 (EN 10088 / AISI 430F).
Mechaninis sandariklis – anglis / keramika / NBR.

Gamintojas: Calpeda
