NM 32/20C/A-R R5H2-EYXYQKY FPM 230/400/50 HZ SIURBLYS

Aprašymas

Išcentriniai siurbliai su flanšinėmis jungtimis, 2 ir 4 polių

Konstrukcija

NM, NM4 Išcentriniai siurbliai su flanšinėmis jungtimis; elektros variklis su pailgintu velenu, tiesiogiai prijungtu prie siurblio, kurio galia iki 22 kW (15 kW NM4 modeliui).
NMS, NMS4 Išcentriniai siurbliai su sujungimu, nauja standartinių variklių laikiklio konstrukcija (veleno galas) su integruotu atraminiu guoliu.
Nominalus sukimosi greitis (50 Hz):
NM, NMS ≥ 2900 aps./min.
NM4, NMS4 ≥ 1450 aps./min.
Siurblio korpusas su ašiniu įsiurbimu ir radialiniu tiekimu viršuje, pagrindiniai matmenys ir našumas pagal EN 733 su papildomais dydžiais. (NMS4 80/400).
N 40-250C versija su siurblio korpusu ir karkaso laikikliu iš ketaus.
BNM(S), BNM(S)4: versija su siurblio korpusu ir karkaso laikikliu/korpuso dangteliu iš bronzos.
Siurbliai tiekiami visiškai dažyti.
Versija su dažnio keitikliu (pagal užsakymą).

Pritaikymas

Švariems skysčiams be abrazyvų, kurie nėra agresyvūs siurblio medžiagoms (kietųjų dalelių kiekis iki 0,2 %).
Vandens tiekimui.
Šildymo, oro kondicionavimo, aušinimo ir cirkuliacijos įrenginiams.
Civilinėms ir pramoninėms reikmėms.
Drėkinimui.
Darbinės sąlygos
Skysčio temperatūra nuo -10 °C iki +90 °C.
Aplinkos temperatūra iki 40 °C.
Bendras siurbimo aukštis iki 7 m.
Didžiausias leistinas darbinis slėgis iki 16 bar (10 bar NM 32/12; NM,NM4 32/16,20; NM,NM4 40/25; NM,NM4 50/20,25; NM4 65/31; NM,NM4 100/25; NM4 100/315,400; NM4 125/250 ir bronzos versijai).
Nuolatinis darbas

Specifikacija

Modelis: NM 32/20C/A
Tipas: NM, NMS
Kodas: 6040024200000
Apsukos: fiksuotos

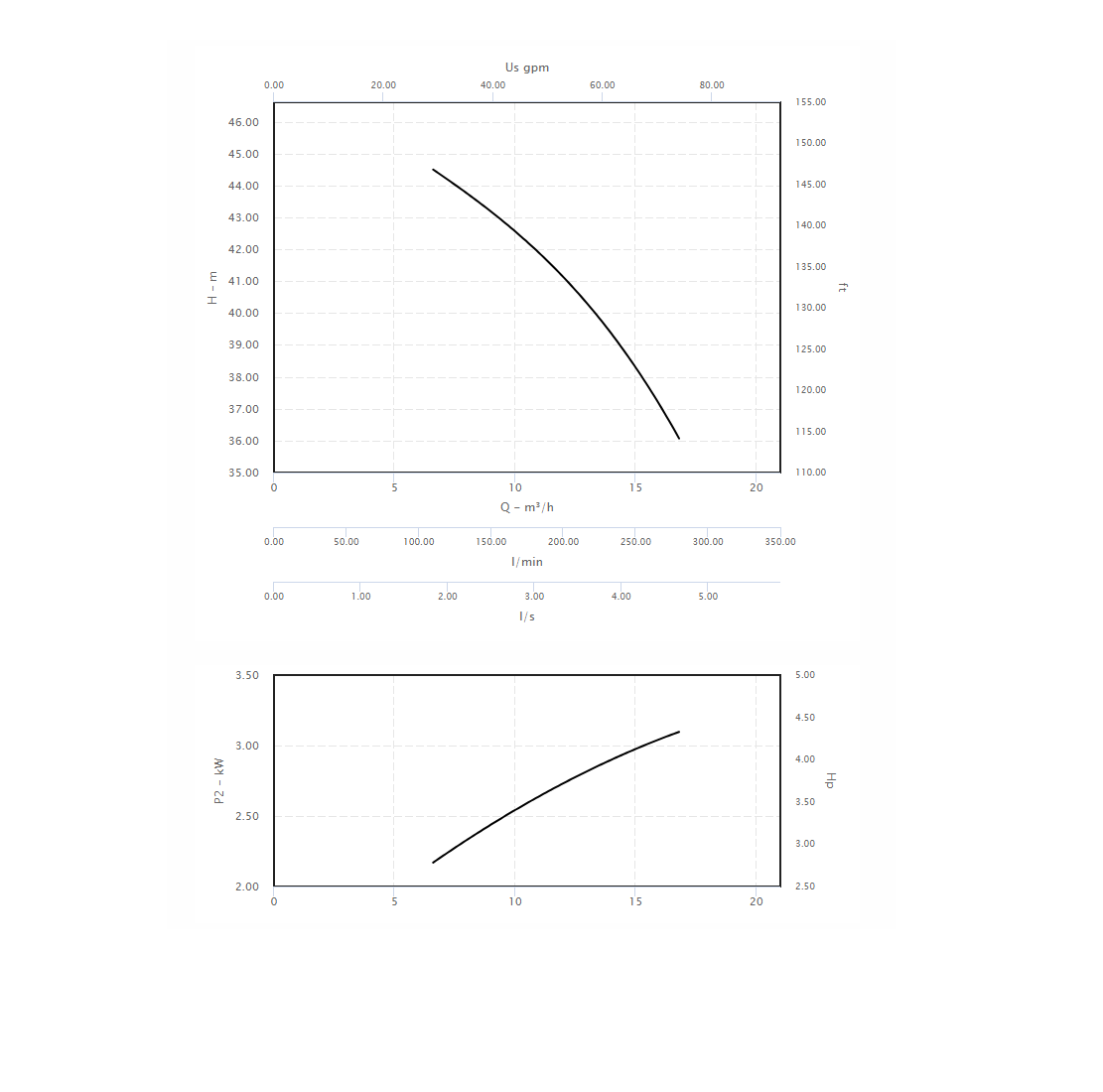

Maks. srautas: 16,80 m³/h
H max: 45,00 m
Siurblio korpusas: Ketus GJL 200 EN 1561
Min. srautas: 6,60 m³/h
Min. slėgio aukštis: 36,00 m
kW: 3,00 kW

Siurblio ir variklio duomenų lapas

n (aps./min.): 2900

Sparnuočių skaičius: 1

H max (m): 45,00

H min (m): 36,00

Q min (mc/h): 6,60

Q max (mc/h): 16,80

Pn (kW): 3,00

Pn (AG): 4,00

Sparnuotės skersmuo (mm): 187,00

Variklio tipas: IM

Variklio fazės: 3~

Un (V): 230/400

fn (Hz): 50

Variklio poliai: 2

In (A): 11,5 / 6,6

Izoliacijos klasė: F

Aptarnavimas: S1

Minimali skysčio temperatūra (°C): -10,00 °C

Efektyvumo indeksas (EI): IE3-87.1

Svoris (kg): 48,800

Apsauga: IP ​​54

Konstrukcinės medžiagos

Siurblio korpusas: Ketus GJL 200 EN 1561

Laikiklis: Ketus GJL 200 EN 1561

Sparnuotė: Žalvaris P-Cu Zn 40 Pb 2 UNI 5705

Velenas: Cr-Ni plienas 1.4305 EN 10088 (AISI 303)

Mechaninis sandariklis: Anglies-keramikos-NBR

Gamintojas: Calpeda
