NM 40/16A/C 400/690V 50Hz SIURBLYS

Aprašymas

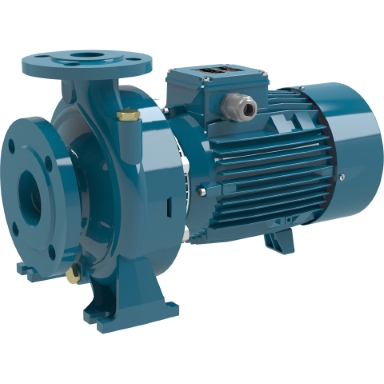

Išcentriniai siurbliai (monoblokai) su flanšinėmis jungtimis, 2-ų polių.

YPATYBĖS

• NM, NM4 – glaudaus sujungimo išcentriniai siurbliai; elektros variklis su pailgintu velenu tiesiogiai sujungtas su siurbliu iki 22 kW (iki 15 kW NM4).

• NMS, NMS4 – glaudaus sujungimo išcentriniai siurbliai su naujos konstrukcijos kronšteinu standartiniams varikliams (trumpinto veleno konstrukcija) ir integruotu atraminiu guoliu.

• Nominalūs sūkiai (50 Hz):

  • NM, NMS ≈ 2900 aps./min.

  • NM4, NMS4 ≈ 1450 aps./min.

• Siurblio korpusas su ašiniu įsiurbimu ir radialiniu išvadu viršuje; pagrindiniai matmenys ir darbo charakteristikos pagal EN 733, papildomos dydžių versijos (pvz., NMS4 80/400).

• N 40-250C versija – siurblio korpusas ir laikiklis iš ketaus.

• BNM(S), BNM(S)4 – versijos su siurblio korpusu ir laikikliu / dangteliu iš bronzos.

• Siurbliai tiekiami pilnai nudažyti.

• Versija su dažnio keitikliu – pagal užsakymą.

PASKIRTIS

• Skirti švariems skysčiams, be abrazyvinių priemaišų, neagresyviems siurblio medžiagoms (leistinas kietųjų dalelių kiekis – iki 0,2 %).

• Vandens tiekimui.

• Šildymo, oro kondicionavimo, aušinimo ir cirkuliacinėms sistemoms.

• Civilinėms ir pramoninėms reikmėms.

• Drėkinimui.

DARBO SĄLYGOS

• Skysčio temperatūra: nuo -10 °C iki +90 °C.

• Aplinkos temperatūra: iki 40 °C.

• Didžiausias įsiurbimo aukštis: iki 7 m.

• Didžiausias leidžiamas darbinis slėgis: iki 16 bar

  • 10 bar šioms versijoms: NM 32/12; NM, NM4 32/16, 20; NM, NM4 40/25; NM, NM4 50/20, 25; NM4 65/31; NM, NM4 100/25; NM4 100/315, 400; NM4 125/250 ir bronzinėms versijoms.

• Skirti nuolatiniam darbui.

SPECIFIKACIJOS

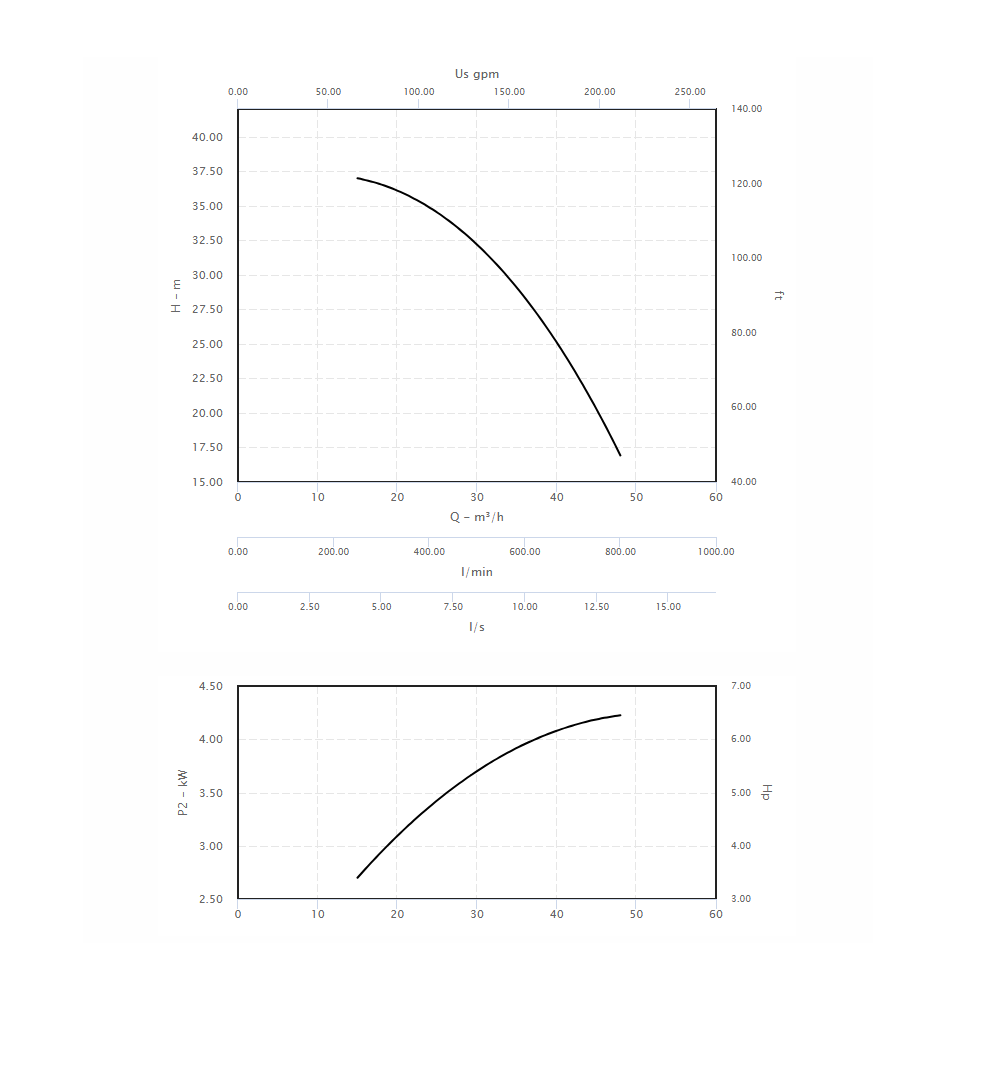

Siurblio techniniai duomenys

Sūkių skaičius (aps./min): 2900
Darbaračių skaičius: 1
Didžiausias kėlimo aukštis (m): 37,00
Mažiausias kėlimo aukštis (m): 17,00
Mažiausias našumas (m³/h): 15,00
Didžiausias našumas (m³/h): 48,00
Vardinė galia (kW): 4,00
Vardinė galia (AG): 5,50
Darbaratis – skersmuo (mm): 167,00

Variklis

• Tipas: IM

• Fazės: 3~

• Įtampa (V): 400 / 690

• Dažnis (Hz): 50

• Polių skaičius: 2

• Srovė (A): 9,6 / 5,5

• Izoliacijos klasė: F

• Darbo režimas: S1 (nepertraukiamas darbas)

• Mažiausia skysčio temperatūra (°C): –10 °C

• Naudingumo klasė (EI): IE3 – 88,1

• Svoris (kg): 46,72

• Apsaugos klasė: IP 54

Konstrukcinės medžiagos

• Siurblio korpusas: Ketus GJL 200 EN 1561

• Lanternos laikiklis: Ketus GJL 200 EN 1561

• Darbaratis: Ketus GJL 200 EN 1561

• Velenas: Cr-Ni plienas 1.4305 EN 10088 (AISI 303)

• Mechaninis sandariklis: Anglis – keramika – NBR

Gamintojas: Calpeda
