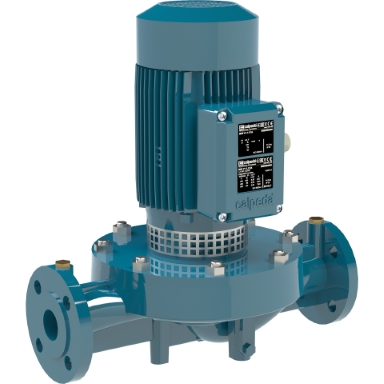

NR 50/125F-60/A 220/380/60 Hz SIURBLYS

Aprašymas

KONSTRUKCIJA

Kompaktiški, vienos sparnuotės, išcentriniai siurbliai su tiesiogiai prijungtu elektros varikliu, kurio pailginta veleno dalis sujungta su siurbliu.

NR, NR4 serijos – vienos siurblio galvos elektrosiurbliai.
NRD, NRD4 serijos – dvigubos galvos siurbliai su integruotu automatiniu perjungimo vožtuvu. Abi galvutės gali veikti atskirai arba lygiagrečiai.
Siurblio korpusas su įsiurbimo ir išleidimo jungtimis, kurių skersmuo vienodas ir išdėstytos vienoje ašyje (in-line konstrukcija).
Galima versija su dažnio keitikliu (pagal užsakymą).

PASKIRTIS

Skirta švariems, neabrazyviniams, siurblio medžiagų neagresyviai veikiantiems skysčiams (kietųjų dalelių kiekis iki 0,2 %).
Naudojama šildymo, oro kondicionavimo, aušinimo ir cirkuliacinėse sistemose.
Tinka naudoti tiek buitinėse, tiek pramoninėse srityse.
Rekomenduojama naudoti, kai reikalingas tylus veikimas (sukimosi greitis apie 1450 aps./min).

ELSPLOATACINĖS SĄLYGOS

Skysčio temperatūra: nuo -10 °C iki +90 °C
Aplinkos temperatūra: iki +40 °C
Leistinas siurbimo aukštis: iki 7 m
Maksimalus leistinas darbinis slėgis: iki 10 barų
Tinkama nuolatiniam darbui

SPECIFIKACIJOS

• Modelis: NR 50/125F-60/A
• Serija: NR
• Kodas: 70MA050101000
• Greičio režimas: Pastovaus greičio

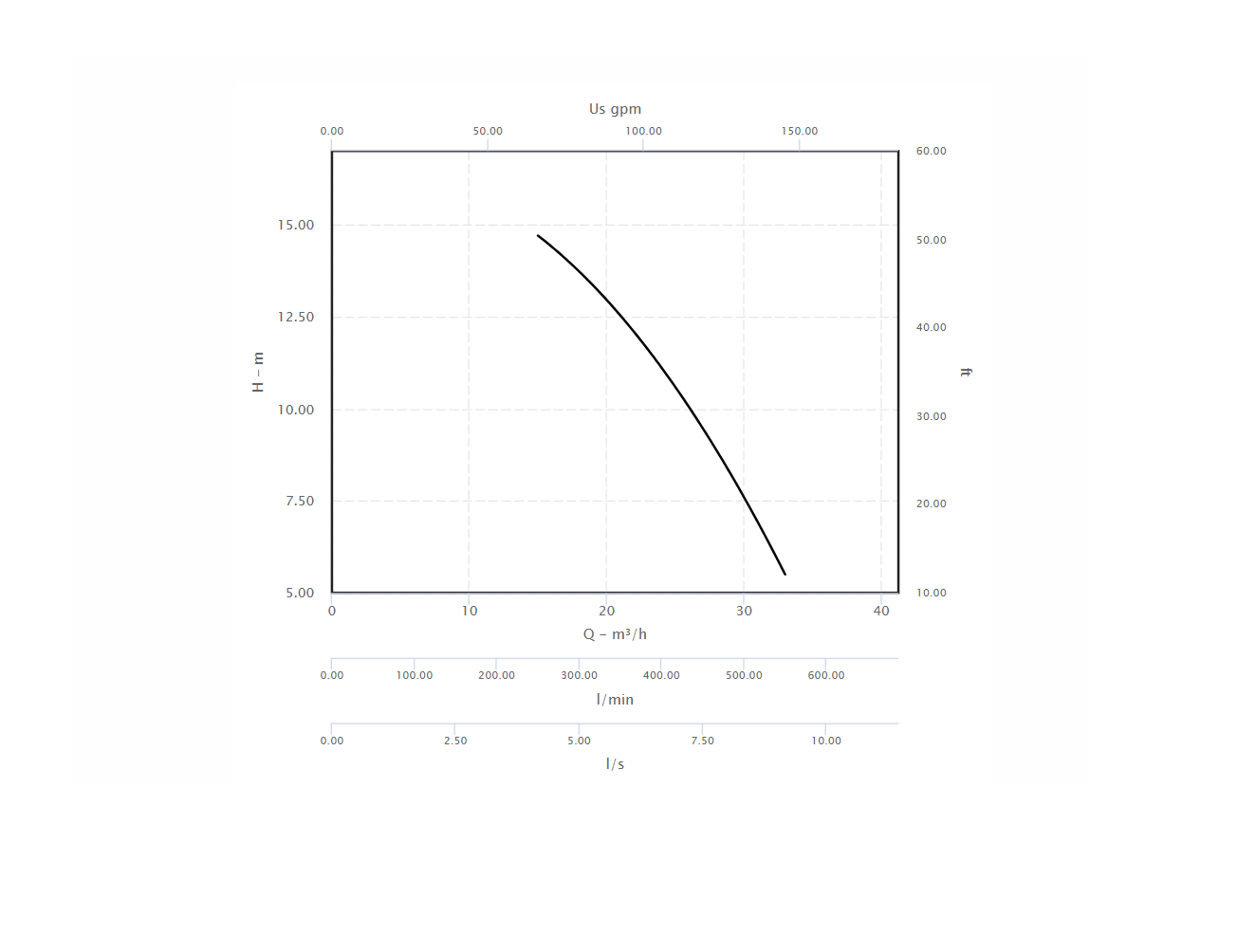

• Didžiausias srautas: 33,00 m³/h
• Didžiausias kėlimo aukštis (H max): 14,70 m
• Mažiausias srautas: 15,00 m³/h
• Mažiausias kėlimo aukštis (H min): 5,50 m
• Siurblio korpusas: Ketaus GJL 200 (pagal EN 1561)
• Variklio galia (kW): 1,10 kW
• Apsukos (n): 3450 aps./min
• Sparnuočių skaičius: 1
• Nominali galia (Pn): 1,10 kW
• Nominali galia (Pn): 1,50 AG (HP)
• Sparnuotės skersmuo: 100,00 mm
• Variklio tipas: IM
• Variklio fazės: 3~
• Nominali įtampa (Un): 220/380 V
• Nominalus dažnis (fn): 60 Hz
• Polių skaičius: 2
• Nominali srovė (In): 5,7 / 3,3 A
• Izoliacijos klasė: F
• Darbo režimas: S1 (nuolatinis darbas)
• Mažiausia skysčio temperatūra: -10,00 °C
• Efektyvumo indeksas (EI): IE3 – 84,0
• la/In santykis: 5,40
• Apsaugos klasė: IP 54
• Siurblio korpusas: Ketus GJL 200, EN 1561
• Tarpinė atrama (lantern bracket): Ketus GJL 200, EN 1561
• Sparnuotė: Ketus GJL 200, EN 1561
• Velenas: Nerūdijantis plienas Cr-Ni 1.4305, EN 10088 (AISI 303)
• Mechaninis sandariklis: Anglis–keramika–NBR
• Priešflanšiai: Plienas S235JR 1.0038, EN 10025-2
• Jungtys: DN50

Gamintojas: Calpeda
