RAPTOR 4D DYZELINIS NUOTEKŲ SIURBLYS

Aprašymas

AEONPUMP RAPTOR 4D – tai dyzelinis siurblys, skirtas darbui sudėtingomis sąlygomis, kur reikalingas patikimas ir efektyvus nuotekų, drenažo ar paviršinio vandens pašalinimas. Šis įrenginys pasižymi ilgaamžiškumu, dideliu našumu ir lengva priežiūra.

Bendroji informacija

• Modelis: AEONPUMP Raptor 4D

• Jungčių dydis: 4″ × 4″

• Rėmo matmenys (ilgis × plotis × aukštis): 1634 × 990 × 1482 mm

• Sausa masė: 880 kg

• Kuro bako talpa: 200 l

• Vidutinės degalų sąnaudos: ~1,6 l/val.

• Garso lygis: 54 dB (10 m atstumu)

Pritaikymo sritys

Siurblys skirtas naudoti sunkiomis sąlygomis:

• Nuotekų nuvedimas (bypass)

• Drenažo darbai

• Vandens išsiurbimas (dewatering)

Pagrindiniai privalumai

• Ilgi techninės priežiūros intervalai

• Aukštos kokybės detalės ir medžiagos

• Integruota nuotolinio stebėjimo ir valdymo sistema (telemetrija)

• Efektyvumo lygis viršija pramonės standartus

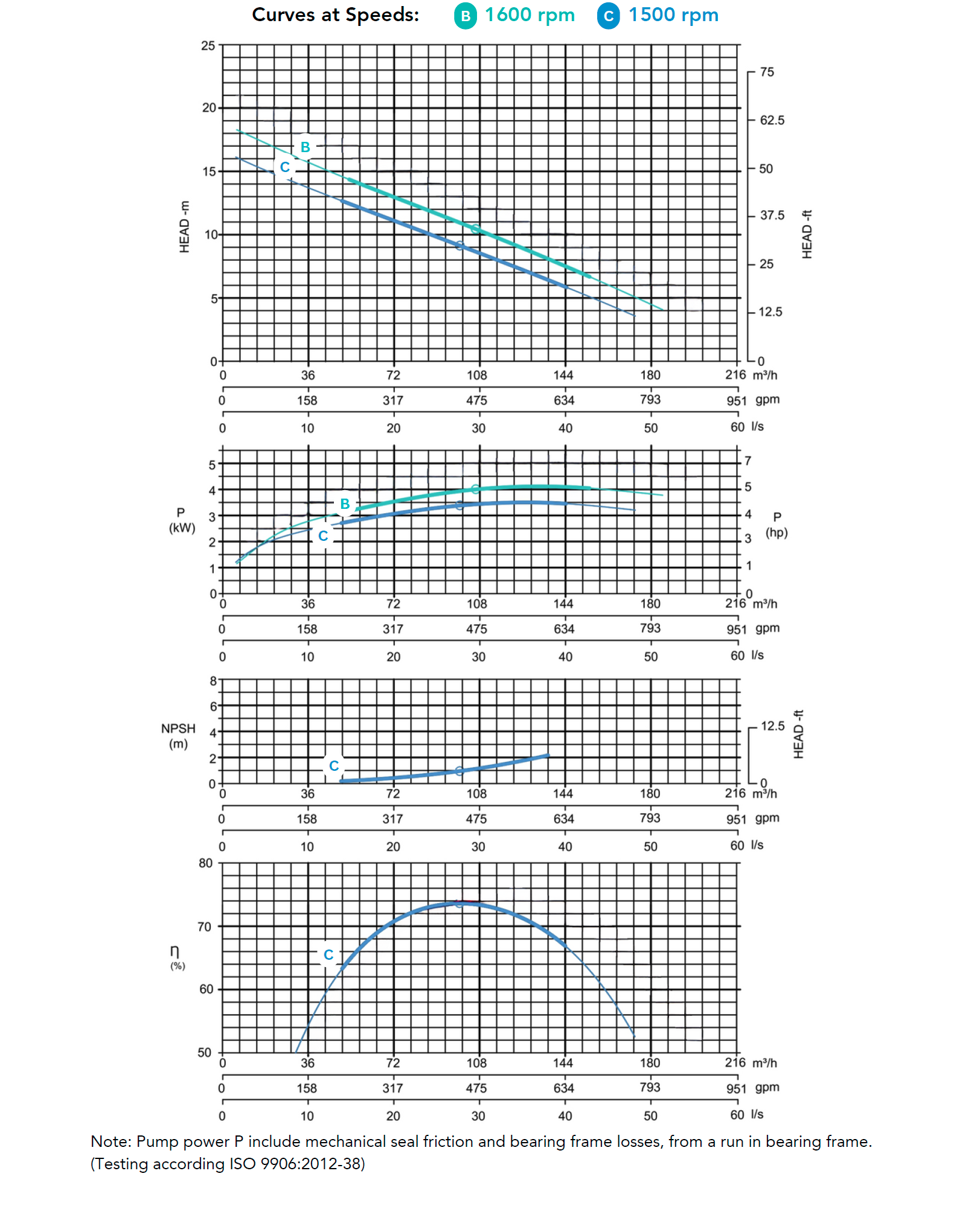

Siurblio techniniai duomenys

• Maksimalus našumas: 190 m³/val.

• Maksimalus kėlimo aukštis: 19 m

• Darbaratis: sraigtinis

• Kietųjų dalelių pralaidumas: iki Ø75 mm

• Maksimali terpės temperatūra: 40 °C

Pagrindinės dalys ir medžiagos

• Korpusas: GG25 (pilkasis ketus, EN-GJL-250)

• Darbaratis: GGG60 (rutulinis ketus, EN-GJS-600-3)

• Įsiurbimo liemuo: GG20, reguliuojamas iš išorės

• Dėvėjimo žiedas: GG20

• Velenas: nerūdijantis plienas 1.4021

• Sandarinimas: WC/SiC/NBR mechaniniai sandarikliai

• O-žiedai: NBR

Vakuuminė (užpildymo) sistema

• Tipas: sausas dantytas vakuuminis siurblys

• Oro pralaidumas: 60 m³/val.

• Maksimalus vakuumas: 9,0 m

• Floatbox: karštai cinkuotas plienas

• Atbulinis vožtuvas: GJS400 (rutulinis ketus)

• Vožtuvo kamuoliukas: NBR guma

Variklio duomenys

Standartinis variantas:

• Modelis: Hatz 1D90E

• Emisijos standartas: Stage V / Tier 4f

• Cilindrų skaičius: 1

• Darbinis tūris: 0,722 l

• Cilindro skersmuo / eiga: 104 × 85 mm

• Maksimali galia: 5,7 kW prie 1600 aps./min

• Darbinis apsukų diapazonas: 1500–1600 aps./min

• Degimo sistema: aukšto slėgio mechaninė tiesioginio įpurškimo sistema

Retro variantas:

• Modelis: Hatz 1D81

• Emisijos standartas: Stage V / Tier 4f

• Cilindrų skaičius: 1

• Darbinis tūris: 0,667 l

• Cilindro skersmuo / eiga: 100 × 85 mm

• Maksimali galia: 5,7 kW prie 1600 aps./min

• Degimo sistema: aukšto slėgio mechaninė tiesioginio įpurškimo sistema

Gaubto konstrukcija

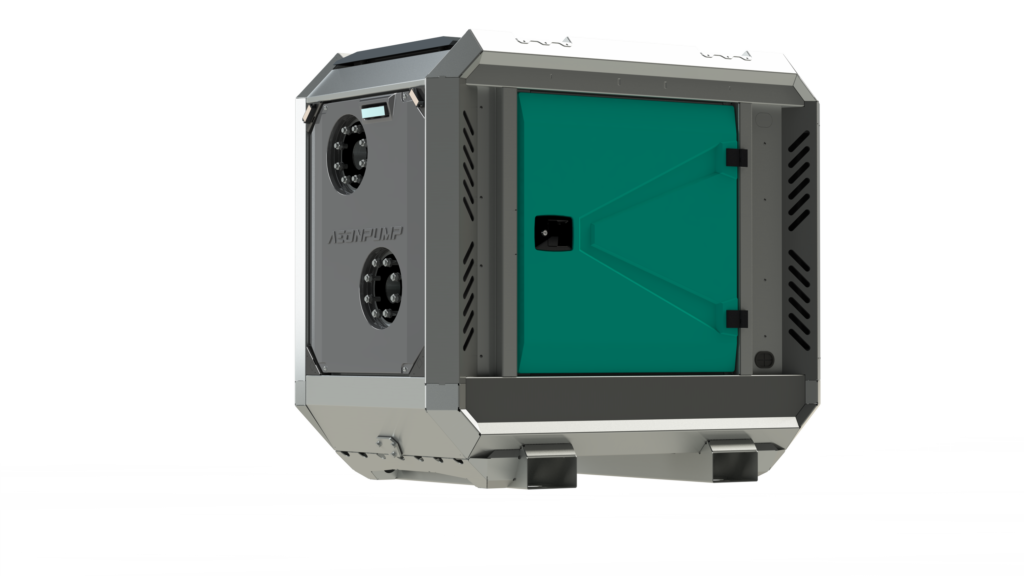

Tylusis gaubtas (Silent canopy)

• Tipas: sukraunamas (Stackable)

• Medžiaga: karštai cinkuotas plienas

• Matmenys: 1634 × 990 × 1482 mm

• Kėlimo taškas: centrinis

• Šakinių krautuvų angos: integruotos

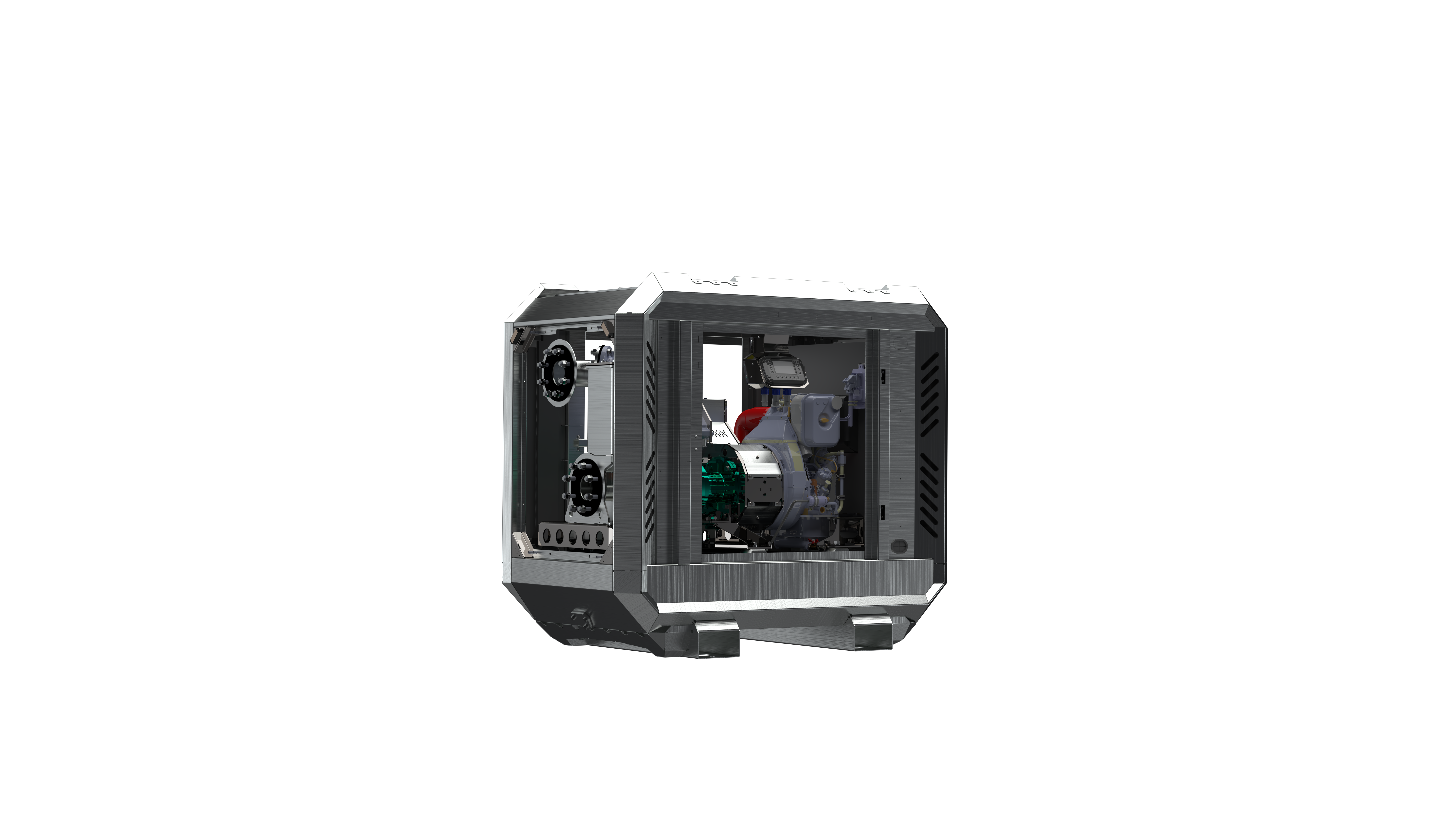

Atviras gaubtas (Open canopy)

• Tipas: sukraunamas

• Medžiaga: karštai cinkuotas plienas

• Matmenys: 1634 × 990 × 1482 mm

• Kėlimo taškas: centrinis

• Šakinių krautuvų angos: integruotos

Valdymas ir automatika

Standartinė komplektacija:

• AEONPUMP programinė įranga

• Automatinis lygio valdymas

• Dvigubas plūdinis jungiklis

Pasirenkama papildoma įranga (*):

• Hidrostatinis lygio jutiklis

• SMS aliarmo sistema

• Nuotolinė telemetrija

• „Light Assistant“ apšvietimo modulis

(*) – pasirenkami priedai

Retro modelio valdymas:

• Uždegimo jungiklis

• Darbo valandų skaitiklis

• Alyvos slėgio indikatorius

• Akumuliatoriaus būsenos indikatorius

• Dvigubas plūdinis jungiklis

• „Light Assistant“ (*pasirinktinai)

Gamintojas: AEONPUMP
