SINUS FILTRAS MCC101A38KT3E00A

Aprašymas

Sinusinis išėjimo filtras Danfoss VLT® serijos dažnio keitikliams FC 100 / FC 300.

Paskirtis ir funkcijos

• Filtras transformuoja keitiklio impulsinį PWM išėjimą į „minkštą“ sinusoidinę fazės–fazės įtampą. Tai leidžia varikliui veikti su sinusoidine įtampa, o ne su impulsine, mažinant izoliacijos įtampą, apsaugant variklio izoliaciją.

• Sumažina aukšto dažnio impulsų – tai padeda apsaugoti variklius, ypač jei variklio kabeliai yra ilgi arba variklis — jautrus impulsams.

• Mažina variklio guolių sroves (bearing currents), kurios gali atsirasti dėl staigių įtampos svyravimų, taip prailginant variklio tarnavimo laiką.

• Sumažina elektromagnetines trukdžias (EMC), pulsų refleksijas kabeliuose, leidžia naudoti variklio kabelius be ekranavimo kai kuriais atvejais.

• Naudinga, kai variklis yra prijungtas per „ilgus kabelius“ arba kai motorai montuojami toli nuo keitiklio.

Specifikacijos

Apsaugos laipsnis: IP00
Nominali galia (380–500 V): 15 – 18,5 kW
Nuolatinė nominali srovė: 38 A
Maks. išėjimo dažnis: 100 Hz
Maks. galingumo nuostoliai: 180 W

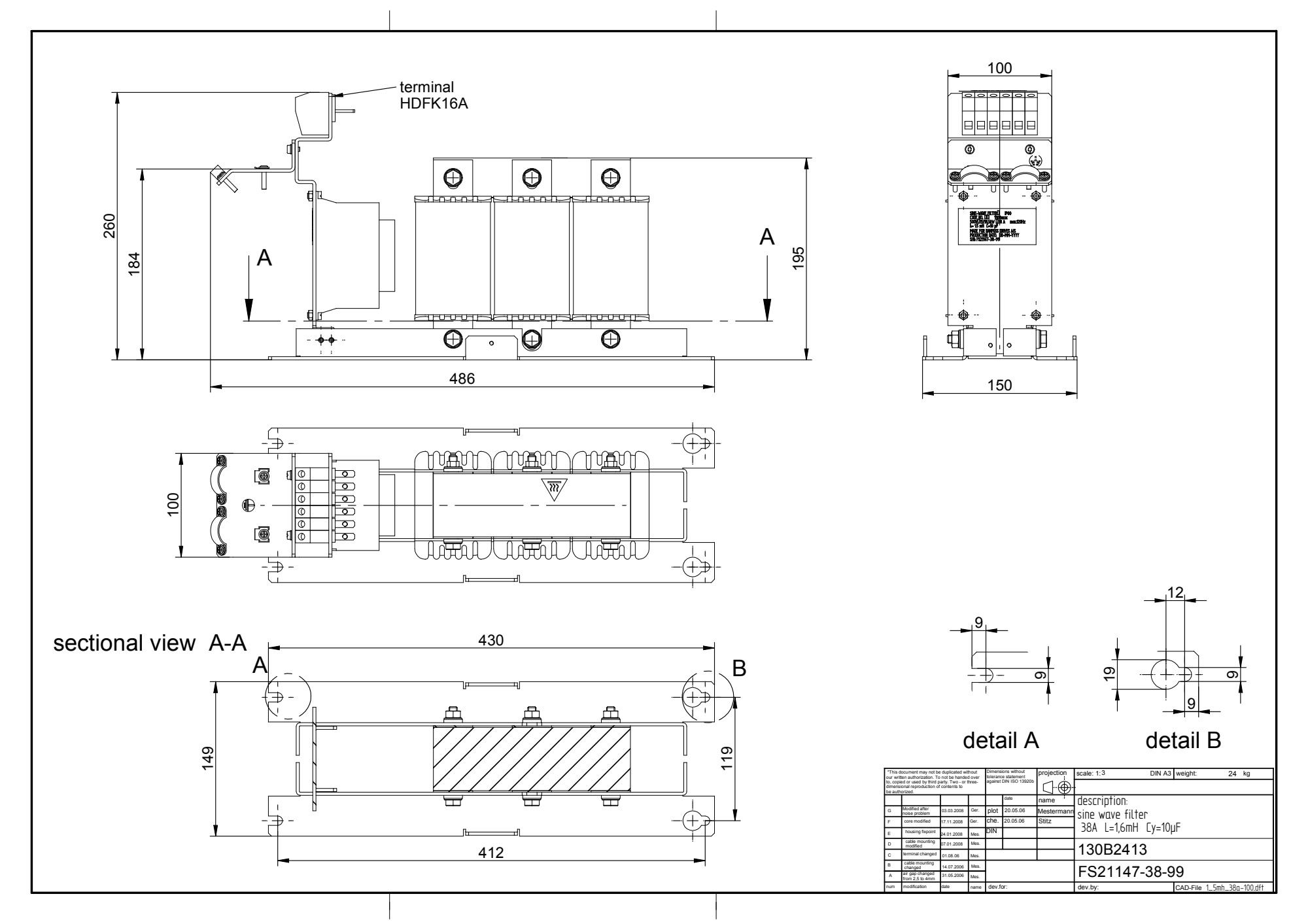

Matmenys (Aukštis × Plotis × Gylis): 430 (486) × 150 × 260 mm
Svoris: 17,7 kg

Gamintojas: Danfoss
