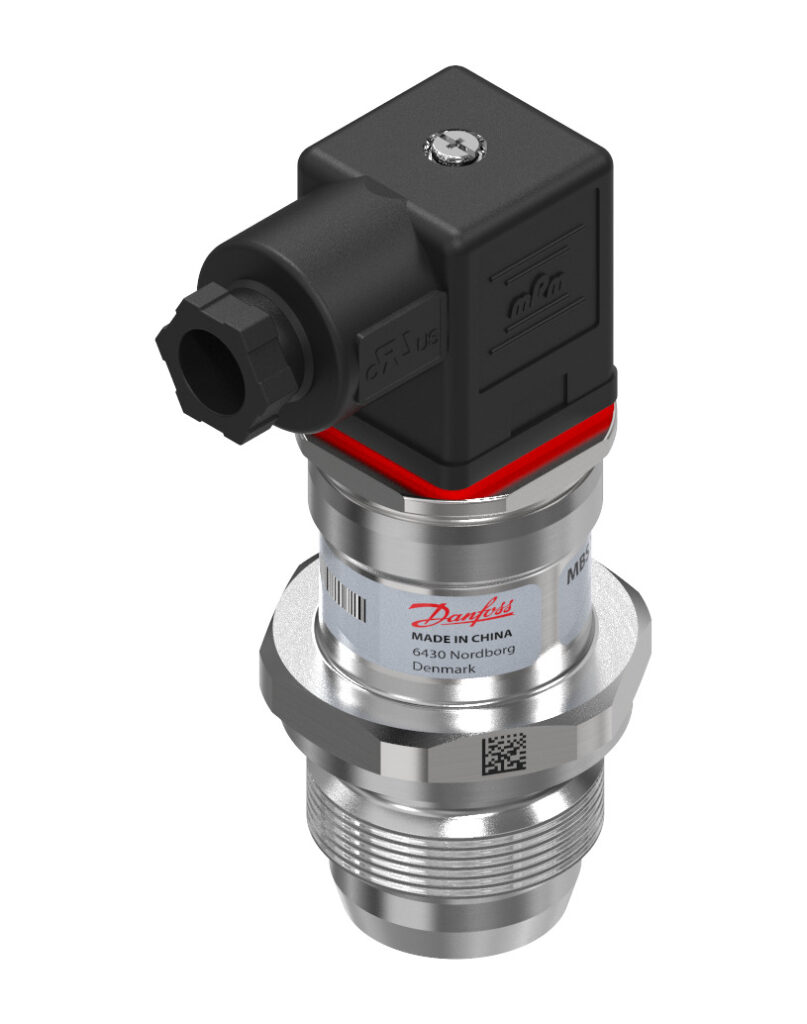

SLĖGIO DAVIKLIS MBS4510 0-10BAR

Aprašymas

SPECIFIKACIJOS

Paskirtis: skirtas naudoti su klampiais skysčiais, slėgio vamzdynuose ar talpų lygio matavimui
Išėjimas: 4 ÷ 20 mA
Maitinimo įtampa: 9 ÷ 32 VDC
Terpės temperatūra: -10 ÷ 85ºC
Korpuso medžiaga: AISI 316L
Prijungimas prie proceso: G1” arba G1/2″
Elektrinis prijungimas: Pg9, DIN43650
Apsaugos klasė: IP65

Bendras svoris 0,368 kg
Neto svoris 0,344 kg
EAN 5702423085989
Tipas MBS 4010
Produkto grupė Jutikliai
Produkto pavadinimas Aprašymas Slėgio jutiklis

maitinimas Pinas 1
bendras Pinas 2
Didžiausia tikslumo paklaida [±FS%] 0,8 %
Įprasta tikslumo paklaida [±FS%] 0,2 %
Nustatytas nulio taškas ir juostos koregavimas Ne
Aplinkos temperatūros diapazonas [°C] [maks.] 85 °C
Aplinkos temperatūros diapazonas [°C] [min.] -10 °C
Aplinkos temperatūros diapazonas [°F] [maks.] 185 °F
Aplinkos temperatūros diapazonas [°F] [min.] 14 °F
Patvirtinimas ATEX, CE, C UL US UL Recognized
Patvirtinimo komentarai ATEX Ex ec IIA T4 Gc
CE įvertinimas Taip
Kinijos RoHS atitiktis Nepatraukta sritis
Kompensuota temperatūros diapazonas [°C] [maks.] 80 °C
Kompensuota temperatūros diapazonas [°C] [min.] 0 °C
Kompensuota temperatūros diapazonas [°F] [maks.] 176 °F
Kompensuota temperatūros diapazonas [°F] [min.] 32 °F
Akumuliatoriai Ne
EEE kategorija 5 mažos įrangos (bet kokio išorinio matmens < 50 cm)
Elektrinis ryšys M / F M ir F
Elektrinis ryšys Kampinis jungtuvas
Ryšio dydis Pg 9
Standartinis ryšys EN 175301-803-A
Kapsulės įvertinimas IP65
EU RoHS atitiktis Taip, su išimtimis
EU RoHS išimties punktas 6(c)
Plokščias diafragma Taip
Aukštas įkėlimo lygis 22,4
WEEE apimtis Taip
Tarptautinis prekės numeris 5702423085989
Inherentinė sauga Ne
Žemas įkėlimo lygis 3,6
Vidutinio temperatūros diapazonas [°C] [maks.] 85 °C
Vidutinio temperatūros diapazonas [°C] [min.] -40 °C
Vidutinio temperatūros diapazonas [°F] [maks.] 185 °F
Vidutinio temperatūros diapazonas [°F] [min.] -40 °F
Ne linijiškumas BFSL [±FS%] 0,2 %
Kita RoHS dokumentacija Saudijos Arabijos RoHS
Išvesties signalas Srovė
Išvesties signalas [mA] [maks.] 20 mA
Išvesties signalas [mA] [min.] 4 mA
Didžiausia apkrovos slėgio riba [bar] 20 barų
Pakavimo formatas Daugkartinis paketas
Slėgio jungtis HEX [mm] 41 mm
Slėgio jungties dydis 1
Slėgio jungties standartas ISO 228-1
Slėgio jungties tipas G
Slėgio M / F M
Slėgio diapazonas [bar] [maks.] 10 barų
Slėgio diapazonas [bar] [min.] 0 barų
Slėgio diapazonas [psi] [maks.] 145 psi
Slėgio diapazonas [psi] [min.] 0 psi
Slėgio nuoroda Gauge (relatyvi)
Impulsų slopintuvas Ne
REACH kandidatų sąrašo medžiagos Sauksijos gyvsidabris (CAS nr. 7439-92-1)
Maksimalus atsako laikas [ms] 4 ms
SCIP bylos numeris 16d2efc6-64f3-4a4e-ae98-a3fd7ce0218d
SCIP bylos pavadinimas AKS/MBS
Specifikacijos raktas MBS 4010-2011-A1CB11-2
Maitinimo įtampa [V] DC [maks.] 32 V
Maitinimo įtampa [V] DC [min.] 9 V
UL įvertinimas Taip

Gamintojas: Danfoss
