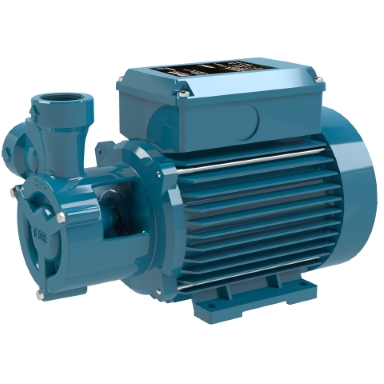

TM 70/A 230/50 SIURBLYS

Aprašymas

Periferinio darbo rato siurbliai.

Konstrukcija

Vienfaziai arba trifaziai periferinio darbo rato elektriniai siurbliai/monoblokiniai (kompaktiški, glaudžiai sujungti)
T, TP serijos: siurblio korpusas ir laikiklis (lantern) pagaminti iš ketaus
BT, BTP serijos: siurblio korpusas ir jungtis pagaminti iš bronzos
Visi siurbliai tiekiami visiškai nudažyti

Paskirtis

Skirti švariems skysčiams, neturintiems abrazyvinių dalelių ar kietųjų priemaišų, neagresyviems siurblio medžiagų atžvilgiu.
Tinka naudoti:

• vandens tinklo slėgio didinimui (laikantis vietinių reikalavimų);

• dėl kompaktiškų matmenų – puikiai tinka šaldymo ir oro kondicionavimo įrenginiuose, cirkuliacijos sistemose, katilų padavimo linijose ir panašiose srityse.

Darbo sąlygos

• Siurbiamo skysčio temperatūra: nuo –10 °C iki +90 °C

• Aplinkos temperatūra: iki +40 °C

• Didžiausias leidžiamas įsiurbimo aukštis: iki 7 m

• Didžiausias leistinas slėgis siurblio korpuse: 12,5 bar
  (TP serijoje – iki 16 bar)

• Nepertraukiamas darbas (S1 režimas)

SIURBLIO IR VARIKLIO TECHNINIAI DUOMENYS

Sukimosi greitis (n): 2900 aps./min
Darbo ratų skaičius: 1

Didžiausias kėlimo aukštis (Hmax): 59,00 m
Mažiausias kėlimo aukštis (Hmin): 10,00 m

Mažiausias našumas (Qmin): 0,48 m³/val
Didžiausias našumas (Qmax): 3,60 m³/val

Nominali galia (Pn): 0,75 kW
Nominali galia (Pn): 1,00 AG (arklio galia)

Darbo rato skersmuo: 71,00 mm

Variklis

Variklio tipas: IM (standartinis uždaras asinchroninis variklis)
Fazių skaičius: 1~ (vienfazis)
Nominali įtampa (Un): 230 V
Dažnis (fn): 50 Hz
Polių skaičius: 2

Nominali srovė (In): 5,7 A
Galios koeficientas (PF): 0,99

Kondensatorius (C): 30 µF
Kondensatoriaus įtampa (Vc): 450 V

Izoliacijos klasė: F
Darbo režimas: S1 (nepertraukiamas darbas)

Mažiausia skysčio temperatūra: –10 °C

Efektyvumo klasė (EI): IE2 – 77,4 %
Paleidimo srovės santykis (Ia/In): 3,30
Įeinanti galia (P1): 1,01 kW

Svoris: 10,86 kg
Apsaugos laipsnis: IP 54

Konstrukcinės medžiagos

Gamintojas: Calpeda
