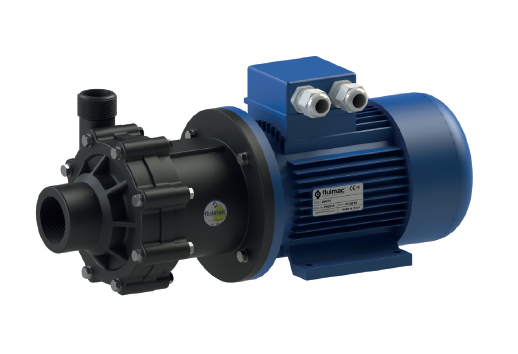

CM10PVDF-V-TA-98-1-1P 0,75kW MAGNETINIS SIURBLYS

Aprašymas

Išcentrinio siurblio parinkimui itin svarbu tiksliai nustatyti sistemos darbinį tašką, t. y. reikalingą srautą (Q) [m³/h] ir slėgio aukštį (H) [m.v.st. arba m], siekiant nustatyti siurblio darbo charakteristikų kreivę, kurioje tas taškas yra.

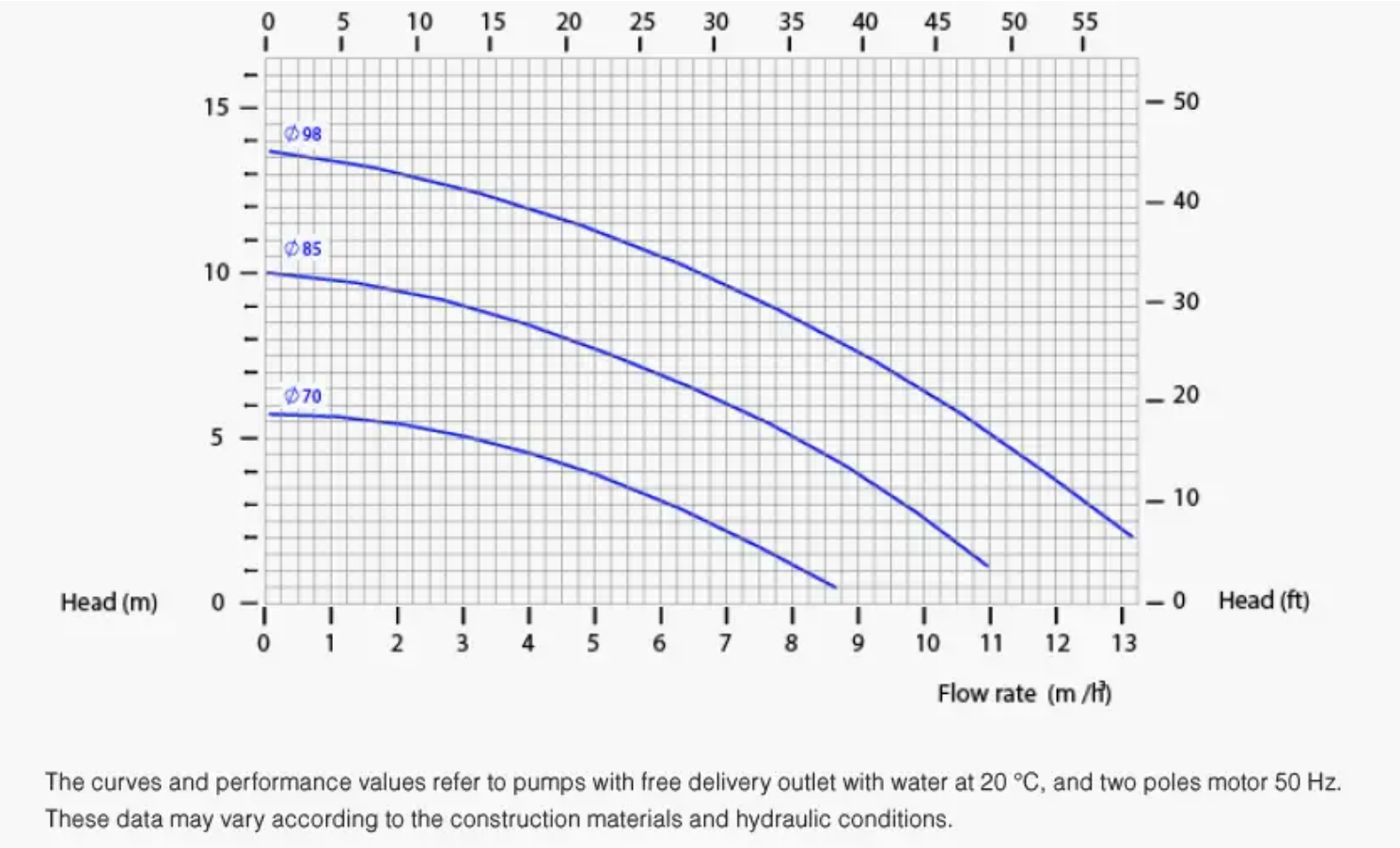

Paprastai siurblio darbo kreivės grafike x ašyje vaizduojamas srautas – skysčio kiekis, kurį galima perkelti per tam tikrą laiko tarpą, o y ašyje – slėgio aukštis, t. y. skysčiui perduodamos energijos kiekis. Didėjant srautui, slėgio aukštis paprastai mažėja.

Suvartojamos galios kreivė (P) [kW] parodo, kokią elektros galią sunaudoja siurblys, priklausomai nuo reikalingo srauto Q.
Norint nustatyti reikiamą variklio galią, siurblio suvartotą galią reikia padauginti iš skysčio savitojo svorio. Rekomenduojama prie gautos vertės pridėti 10–20 % saugos rezervą.

Naudingumo koeficientas (η) apibrėžiamas kaip tiekimo ir faktiškai sunaudotos galios santykis, priklausantis nuo darbinio taško.
Labai svarbu, kad parinktas siurblys veiktų maksimalaus naudingumo zonoje (angl. BEP – Best Efficiency Point), t. y. būtų parinktas taip, kad nedirbtų kreivės pradžioje ar pabaigoje.

SPECIFIKACIJOS

• Įvado jungtis: 1 ½” vidinė BSPP sriegio jungtis
• Išvado jungtis: 1″ išorinė BSPP sriegio jungtis
• Didžiausias srautas: 13 m³/h
• Didžiausias slėgio aukštis: 14 m
• Didžiausias klampumas: 200 cps
• Darbaratis: Uždaro tipo
• Variklis: 0,75 kW
• Korpuso medžiaga: PVDF (polivinilidenfluoridas)
• Sandarinimo tarpinė: VITON®
• Velenas ir įvorė: PTFEC (modifikuotas PTFE) + aliuminio oksidas (aliumina)
• Darbaratis: 98 mm
• Darbinė temperatūra: nuo -10 °C iki +90 °C

Gamintojas: Fluimac
