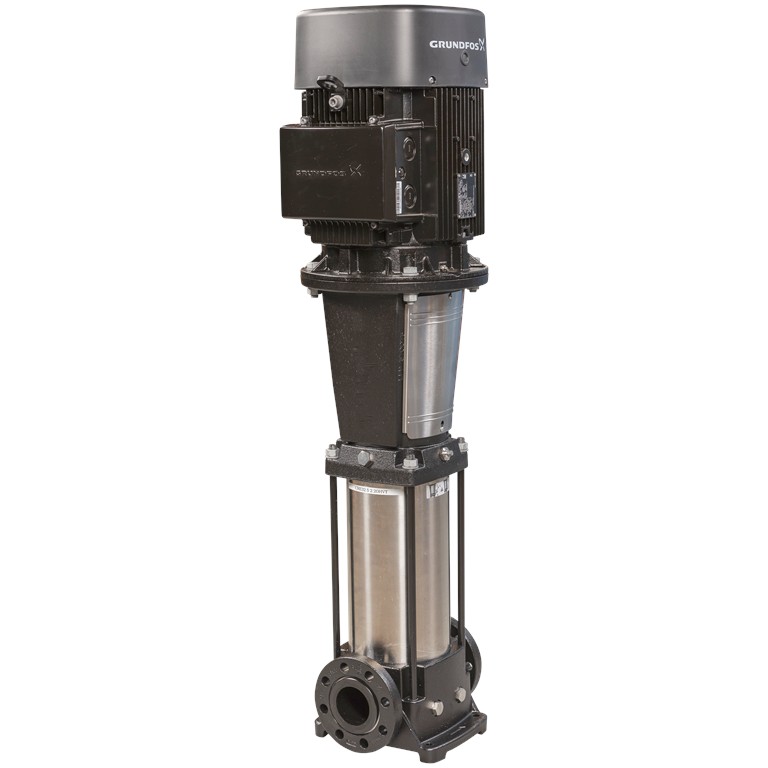

CR32-3-2 A-F-A-E-HQQE 3×400/690 50 HZ SIURBLYS
Vertikalus, daugiapakopis, išcentrinis siurblys su įvadu ir išvadu tame pačiame lygyje. Kodas: 93392645
- Maks. našumas (m3/val): 41
- Įtampa, V: 400
- Maks. kėlimo aukštis (m.): 51.1
- Variklio galingumas (kW): 5.5
Kaina su PVM: 5,490.86 € PVM
Lyginti
Aprašymas
Vertikalus, daugiapakopis, išcentrinis siurblys su įvadu ir išvadu tame pačiame lygyje (linijinis). Variklio galvutė ir pagrindas yra iš ketaus, visos kitos su skysčiu kontaktuojančios dalys yra iš nerūdijančio plieno. Kasetinis veleno sandariklis užtikrina didelį patikimumą, saugų naudojimą, paprastą priėjimą ir remontą. Sukimo momentas perduodamas per perskiriamą movą. Vamzdžiai prijungiami DIN flanšais. Siurblys turi 3 fazių ant kojos sumontuotą, ventiliatoriumi aušinamą, asinchroninį variklį.
Tinkamas
- Šildymas komerciniuose pastatuose
- Oro kondicionavimas komerciniuose pastatuose
- Slėgio kėlimas komerciniuose pastatuose
- Centralizuotas šildymas
- Centralizuotas vėsinimas
- Siurbliai staklėms
- Plovimas/valymas
- Proceso skysčių perdavimas
- Šildymas pramonėje
- Aušinimas
- Vandens tiekimas ir perdavimas pramonėje
- Pramoninių nuotekų valymas ir pakartotinis išvalyto vandens naudojimas
- Pramoninio proceso vandens valymas
- Gėlinimas
- Paviršinio vandens paėmimas
- Geriamojo vandens valymas
- Vandens paskirstymas
- Laistymas
- Saulės energijos sprendimai vandeniui
- Centralizuotas vandens tiekimas
SPECIFIKACIJOS
| Skystis: | ||
| Siurbiamas skystis: | Vanduo | |
| Skysčio temperatūros diapazonas: | -30 .. 120 °C | |
| Skysčio temperatūra eksploatavimo metu: | 20 °C | |
| Tankis: | 998.2 kg/m³ | |
| Techniniai duomenys: | ||
| Siurblio apsukos, kurioms pateikti siurblio duomenys: | 2919 rpm | |
| Nominalus debitas: | 30 m³/h | |
| Nominalus slėgio aukštis: | 38 m | |
| Siurblio orientacija: | Vertikalus | |
| Veleno sandariklio konfigūracija: | Pavienis | |
| Pirminis veleno sandariklis: | HQQE | |
| Veleno sandariklio kodas: | HQQE | |
| Sertifikatai: | CE,EAC,UKCA,SEPRO, | |
| Tinkamumo geriamajam vandeniui sertifikatai: | WRAS,ACS | |
| Kreivės tikslumas: | ISO9906:2012 3B | |
| Medžiagos: | ||
| Tipo žymėjimo paaiškinimas, medžiagų kodas: | A | |
| Tipo žymėjimo paaiškinimas, guminių medžiagų kodas. E = EPDM, V=FKM: | E | |
| Pagrindas: | Ketus | |
| EN 1563 EN-GJS-500-7 | ||
| ASTM A536 80-55-06 | ||
| Darbaratis: | Nerūdijantysis plienas | |
| EN 1.4301 | ||
| AISI 304 | ||
| Guolis: | SIC | |
| Atraminis guolis: | Graflon | |
| Įrengimas: | ||
| Maksimali aplinkos temperatūra: | 60 °C | |
| Maksimalus darbinis slėgis: | 16 bar | |
| Maks. slėgis esant nurodytai temp.: | 16 bar / 120 °C |
| 16 bar / -30 °C | ||
| Jungties tipas: | DIN | |
| Įvado jungties dydis: | DN 65 | |
| Išvado jungties dydis: | DN 65 | |
| Vamzdžio jungties slėgio klasė: | PN 40 | |
| Variklio flanšo dydis: | FF265 | |
| Kontaktų dėžutės padėtis: | 6 val. | |
| Elektrotechniniai duomenys: | ||
| Variklio standartas: | IEC | |
| Variklio tipas: | 132SB | |
| Nominali galia – P2: | 5.5 kW | |
| Siurbliui reikalinga galia (P2): | 5.5 kW | |
| Elektros tinklo dažnis: | 50 Hz | |
| Nominali įtampa: | 3 x 380-400D/660-690Y V | |
| Nominali srovė: | 11.2/6.50 A | |
| Paleidimo srovė: | 950-1010 % | |
| Cos fi – galios koeficientas: | 0.84-0.81 | |
| Nominalios apsukos: | 2940-2950 rpm | |
| IE efektyvumo klasė: | IE4 | |
| Variklio našumas esant pilnai apkrovai: | 90.9 % | |
| Variklio naudingumo koeficientas esant 3/4 apkrovos: | 92.1-91.8 % | |
| Variklio naudingumo koeficientas esant 1/2 apkrovos: | 91.5-91.1 % | |
| Polių skaičius: | 2 | |
| Korpuso klasė (IEC 34-5): | IP55 Dust/Jetting | |
| Izoliacijos klasė (IEC 85): | F | |
| Variklio Nr.: | 92750817 | |
| Valdikliai: | ||
| Kontaktų dėžutės padėtis: | 6 val. | |
| Frequency converter: | None | |
| Kita: | ||
| Minimalaus efektyvumo koeficientas, MEI ≥: | 0.70 | |
| Neto masė: | 107 kg | |
| Bruto masė: | 130 kg | |
| Tiekimo tūris: | 0.309 m³ |
Gamintojas: Grundfos
