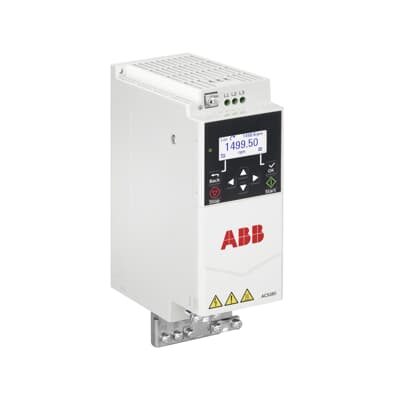

DAŽNIO KEITIKLIS ACS180-04S-05A6-4

Aprašymas

Bendra informacija

Komercinis pavadinimas pasaulinėje rinkoje:
ACS180-04S-05A6-4

Gaminio ID:
3AXD50000716661

ABB tipo žymėjimas:
ACS180-04S-05A6-4

EAN kodas:
6438177649236

Katalogo aprašymas:
Žemos įtampos kintamosios srovės (AC) pavaros modulis,
IEC: vardinė galia – 2,2 kW, srovė – 5,6 A, įtampa – 400 V,
UL: leistina galia – 3 AG, srovė – 4,8 A, įtampa – 460 V
(Modelis: ACS180-04S-05A6-4)

Išsamus aprašymas:
ACS180 – tai kompaktiška ir patikima kintamo dažnio pavara (VSD), skirta tokioms taikymo sritims kaip siurbliai, ventiliatoriai, kompresoriai, konvejeriai, vyniotuvai ir maišytuvai. Ši lengvai naudojama pavara užtikrina puikų našumo ir kainos santykį, turėdama visas pagrindines funkcijas, reikalingas pramoninėms mašinoms. Kadangi tai – dalis ABB visiems suderinamų pavarų serijos, ji turi bendrą architektūrą ir vartotojo sąsają, užtikrinančią lengvą naudojimą.

Užsakymo informacija

Muito tarifų kodas: 85044085
HS kodas: 850440 – Elektros transformatoriai, statiniai keitikliai (pvz., lygintuvai) ir induktoriai – statiniai keitikliai
Sąskaitos faktūros aprašymas:
ACS180-04S-05A6-4, Pn: 2,2 kW, In: 5,6 A

Pagal užsakymą gaminamas produktas: Taip
Minimalus užsakymo kiekis: 1 vnt.
Užsakymo kiekio kartotinumas: 1 vnt.
Tik su pasiūlymu: Ne
Pardavimo vienetas: vnt.

Matmenys

Grynoji produkto masė:
1,24 kg / 2,734 lb

Grynieji matmenys:
Ilgis: 143 mm / 5,630 in
Aukštis: 220 mm / 8,661 in
Plotis: 70 mm / 2,756 in

Pakuotės (1 lygio) matmenys:
Ilgis: 225 mm / 8,858 in
Aukštis: 115 mm / 4,528 in
Plotis: 220 mm / 8,661 in
Vienetai pakuotėje: 1 dėžutė

Sertifikatai ir atitikties deklaracijos

Atitikties deklaracija (CE): 3AXD10001117584
REACH data: 2024-12-03
REACH deklaracija: 9AKK107992A7060
REACH informacija: Taip – yra medžiagų > 0,1 % masės
RoHS data: 2023-03-21
RoHS informacija: 3AXD10001117584
RoHS atitiktis: Pagal ES direktyvą 2011/65/ES su pakeitimu 2015/863 nuo 2019 m. liepos 22 d.

Techniniai duomenys

Fazių skaičius: 3
Apsaugos klasė: IP20
Korpuso tipas (NEMA): Atviras
Leistinas montavimo aukštis: iki 2000 m
Darbinis drėgnumas: 5 … 95 % RH
Galios koeficientas: 0,98
Garso slėgio lygis: 50,9 dB(A)
Akumuliatorių informacija: Be akumuliatoriaus
Dažnis: 47 … 63 Hz
Rėmo dydis: R1
Įėjimo įtampa: 380 … 480 V
Montavimo tipas: Modulinis
Ryšio protokolas: MODBUS

Ryšių sąsajos:

• Industrial Ethernet: 0

• Kita: 1

• Lygiagreti: 0

• PROFINET: 0

• RS-232: 0

• RS-422: 0

• RS-485: 1

• Serijinis TTY: 0

• USB: 0

Komplektacija:

• Valdymo blokas

• PC prijungimas

Analoginiai įėjimai: 2
Analoginiai išėjimai: 1
Skaitmeniniai įėjimai / išėjimai: 4 / 2

Išėjimo srovė (įprastas režimas): 5,6 A
Išėjimo srovė (lengvas perkrovos režimas): 5,3 A
Išėjimo srovė (sunkaus darbo režimas): 4,0 A

Galia (įprastas režimas): 2,2 kW
Galia (lengvas perkrovos režimas): 2,2 kW
Galia (sunkaus darbo režimas): 1,5 kW

Energijos sąnaudos: 69 W
Matoma išėjimo galia: 3,9 kV·A
Efektyvumo klasė: IE2
Budėjimo režimo nuostoliai: 10 W

Pavaros efektyvumo duomenys (pagal IEC 61800-9-2):

Temperatūros ribos: Maksimali aplinkos temperatūra – 40 °C

Techniniai duomenys pagal UL

Srovė (sunkaus darbo režimas, UL): 3,5 A
Srovė (lengvo perkrovimo režimas, UL): 4,8 A
Galia (sunkaus darbo režimas, UL): 2 AG
Galia (lengvo perkrovimo režimas, UL): 3 AG

Išoriniai klasifikatoriai ir standartai

ETIM 9 klasifikacija:
EC001857 – Dažnio keitiklis ≤ 1 kV

Aplinkosauga

SCIP identifikatorius:
5d07f008-496e-4abd-8f50-616cb485c791 (Suomija)
WEEE kategorija:
5 – Smulkioji įranga (nei vienas išorinis matmuo neviršija 50 cm)

Gamintojas: ABB
