DCP-G 65-2280/A/BAQE/3 IE3 SIURBLYS

Aprašymas

BENDRIEJI DUOMENYS

Paskirtys

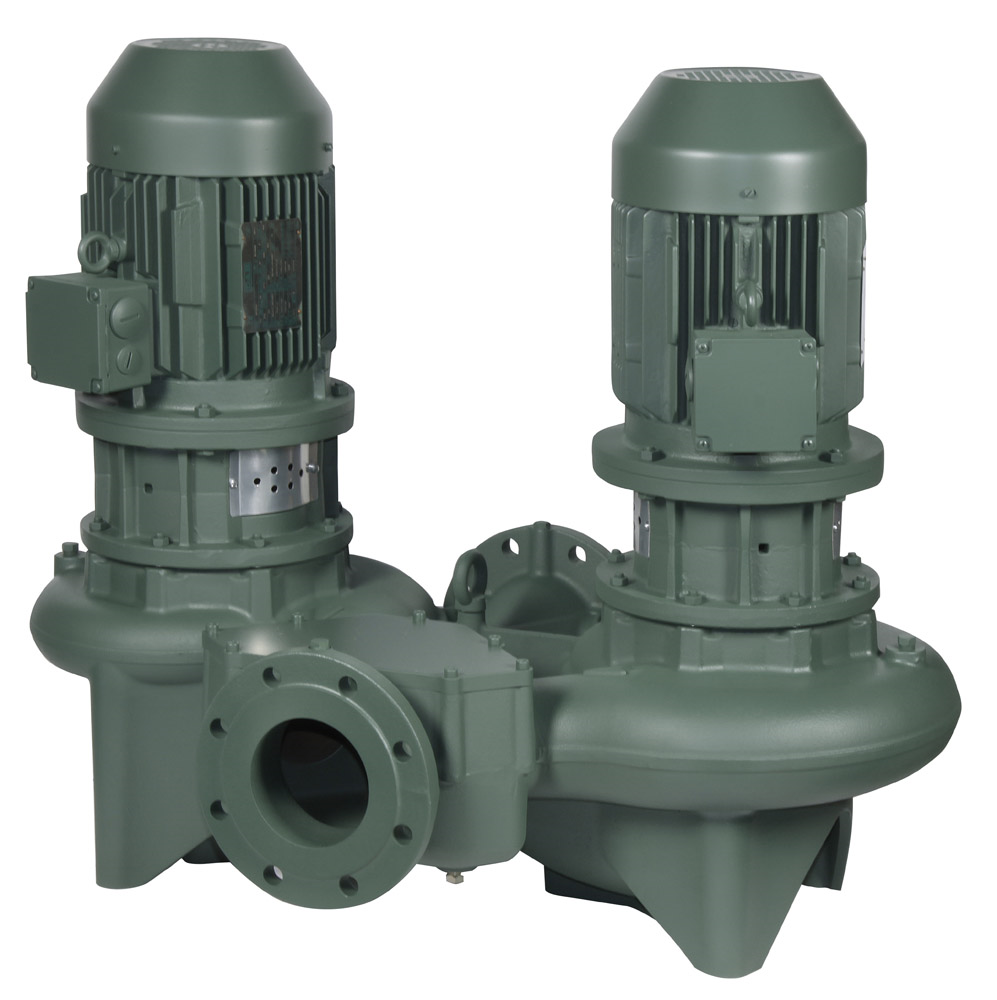

Cirkuliaciniai siurbliai su „IN-LINE“ tipo jungtimis, tinkami naudoti civilinėse ir pramoninėse šildymo, kondicionavimo, šaldymo bei karšto vandens tiekimo sistemose. Galima vienguba ir dviguba versija.

Konstrukcinės ypatybės

• Flanšinės įsiurbimo ir išleidimo jungtys PN 16 standarto, su sriegtais kontrolinių manometrų angų taškais

• Siurblio korpusas ir variklio laikiklis – iš ketaus; darbinis ratas – iš ketaus ir technopolimero

• Nerūdijančio plieno variklio velenas ir mechaninis sandariklis (žr. skyrių „VELENO SANDARIKLIS“)

• Asinchroninis trifazis dvipolis variklis, uždaros konstrukcijos, aušinamas išorine ventiliacija

Apsaugos klasė: IP55
Izoliacijos klasė: F

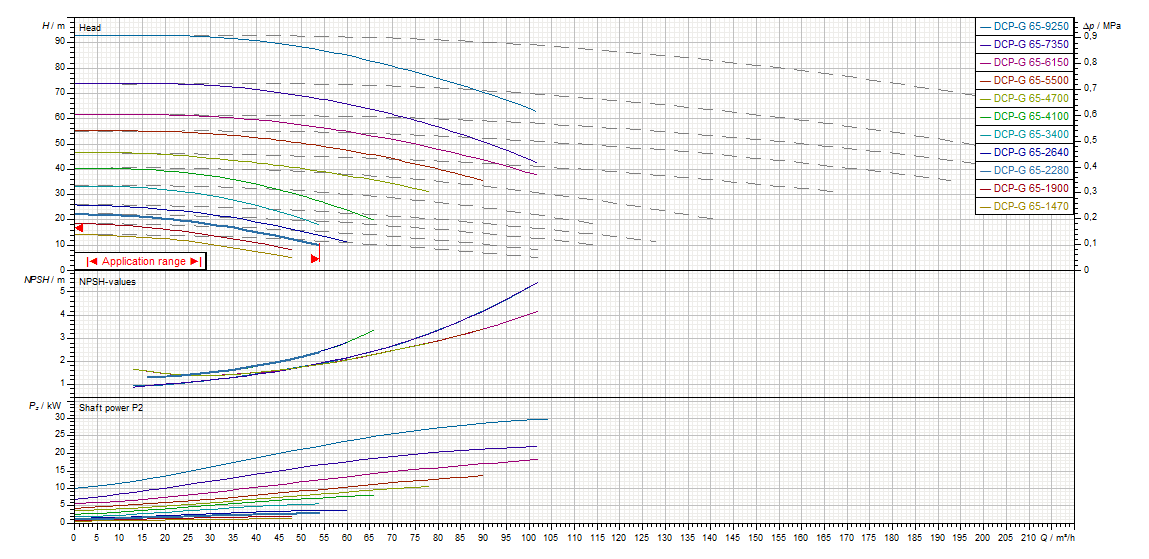

• Darbinis debito diapazonas: nuo 3,6 iki 420 m³/h, keliamosios galios – iki 102 m

• Skysčio kokybės reikalavimai: švarus, be kietųjų dalelių ar abrazyvinių medžiagų, neklampus, neagresyvus, nekristalizuojantis, chemiškai neutralus, savybėmis artimas vandeniui

• Skysčio temperatūros diapazonas:

  • nuo –10 °C iki +130 °C – DN 40–50 dydžiams

  • nuo –10 °C iki +140 °C – likusiai gamai

• Maksimali aplinkos temperatūra: +40 °C

• Maksimalus darbinis slėgis:

  • PN 10 – DN 40–50

  • PN 16 – likusiai gamai

• Flanšų standartas: PN 16

• Specialios versijos pagal užsakymą: kitos įtampos ir (arba) dažniai.

• Montavimas: variklis gali būti montuojamas horizontaliai arba vertikaliai, tačiau visada turi būti virš siurblio. Vertikalus montavimas leidžiamas tik, kai P2 > 7,5 kW.

Gamintojas: DAB
