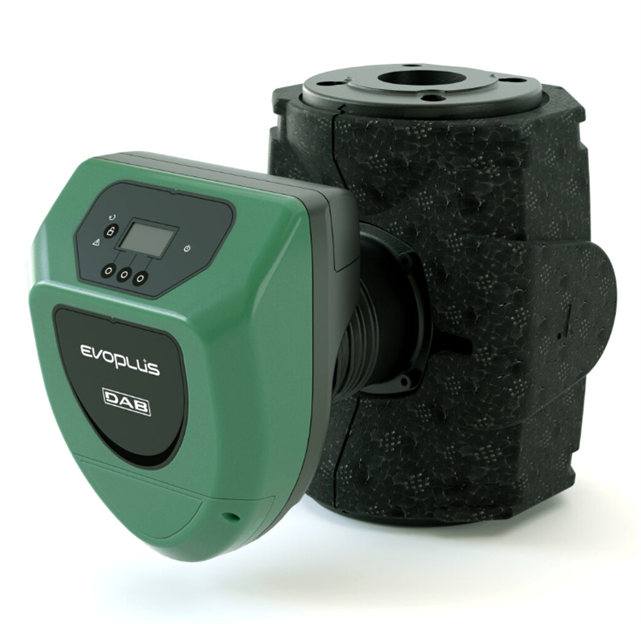

EVOPLUS 150/250.40 M SIURBLYS

Aprašymas

Šlapio rotoriaus elektroninis cirkuliacinis siurblys, skirtas vandens cirkuliacijai komercinių pastatų vėsinimo ir šildymo sistemose. Vienguba versija komplektuojama su termoizoliaciniais gaubtais.

Evoplus D versijos standartiškai tiekiamos su automatiniu atbuliniu įsiurbimo vožtuvu, integruotu į išleidimo angą, kad vanduo necirkuliuotų per įrenginį jam neveikiant, bei su aklina flanšo plokšte vieno iš dviejų variklių techninei priežiūrai. Yra galimybė nuotoliniam valdymui naudojant DConnect paslaugą (DConnect Box tiekiamas atskirai).

SIURBLIO KONSTRUKCIJOS YPATYBĖS

• Kompaktiškas cirkuliacinis siurblys su ketaus hidrauline dalimi.

• Įsiurbimo ir išleidimo angos – flanšinės, linijinės.

• Vienguba versija komplektuojama su termoizoliaciniais gaubtais.

• Sparnuotė – iš technopolimero.

VARIKLIO KONSTRUKCIJOS YPATYBĖS

• Sinchroninis elektrinis variklis su šlapiu rotoriu ir nuolatiniu magnetu.

• Grūdinto nerūdijančiojo plieno velenas, montuojamas ant keraminių įvorių, tepamų pumpuojamuoju skysčiu.

• Variklio korpusas – iš aliuminio.

ELEKTRONIKOS KONSTRUKCIJOS YPATYBĖS

• Integruotas OLED ekranas ir keturi konfigūravimo klavišai.

• Siurblio būsenos indikacinė LED lemputė, gedimo LED indikatorius.

• Įmontuota keitiklio funkcija.

• Šeši reguliavimo parametrai:

  • proporcinis diferencialinis slėgis,

  • pastovus diferencialinis slėgis,

  • pastovios kreivės nustatymas,

  • pastovus ir proporcinis diferencialinis slėgis priklausomai nuo vandens temperatūros,

  • ekonominis režimas, sumažinantis visų parametrų reikšmes iki 50 %.

• Galimas prijungimas prie valdymo sistemų per išorinį 0–10 V signalą arba PWM.

• Galima jungtis prie ModBus sistemų, LonBus (naudojant papildomą komunikacijos modulį).

• Naudojant daugiafunkcį modulį (dviguboje versijoje komplektuojamas standartinėje komplektacijoje), galima išplėsti ryšio funkcijas.

TECHNINIAI DUOMENYS

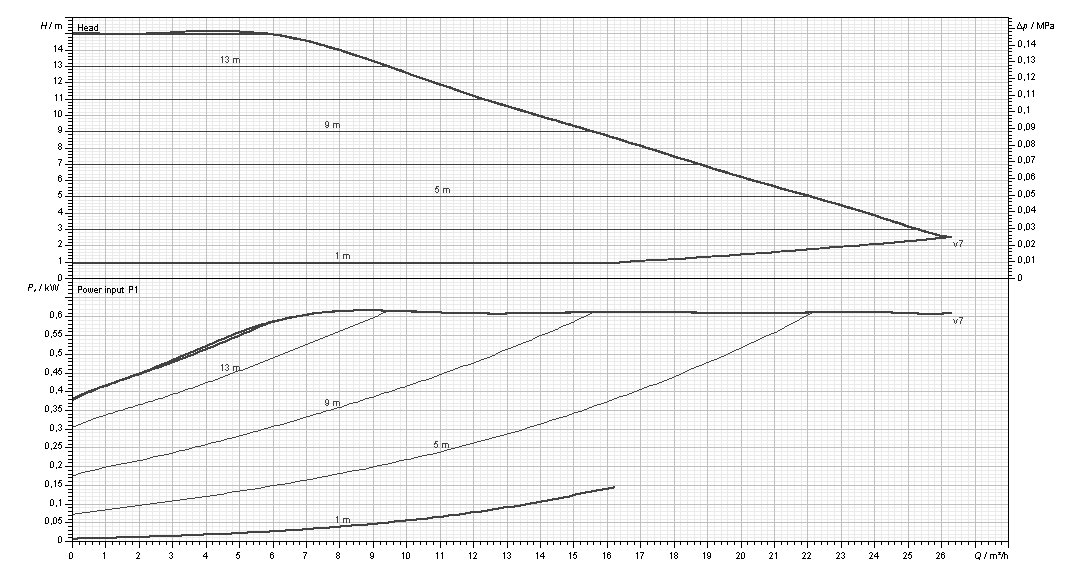

• Našumas (srautas): nuo 3 m³/h iki 26,28 m³/h

• Kėlimo aukštis: iki 15,08 m

• Pumpuojamas skystis: švarus vanduo, be kietųjų dalelių ir mineralinių alyvų, neklampus

• Glikolio kiekis (maks.): 30 %

• Skysčio temperatūra: nuo –10 °C iki +110 °C

• Darbinis slėgis (maks.): 16 bar / 1600 kPa

• Flanšinės jungtys: DN 32, 40, 50, 65 su PN 6, 10, 16; DN 80, 100 su PN 6

• Variklio apsaugos klasė: IP X4

• Variklio izoliacijos klasė: F

• Energijos efektyvumo indeksas (EEI): ≤ 0,23

• Sparnuotės medžiaga: technopolimeras

• Maitinimas (vienfazis): 230 V, 50 Hz

• Įrengimo tipas: fiksuotas, su horizontalia variklio ašimi

Gamintojas: DAB
