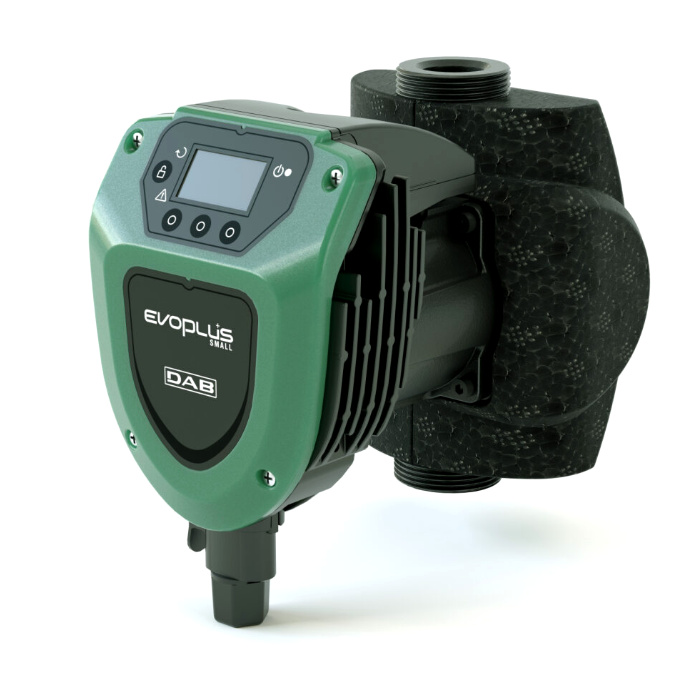

EVOPLUS 60/180 SIURBLYS

Aprašymas

TECHNINIAI DUOMENYS

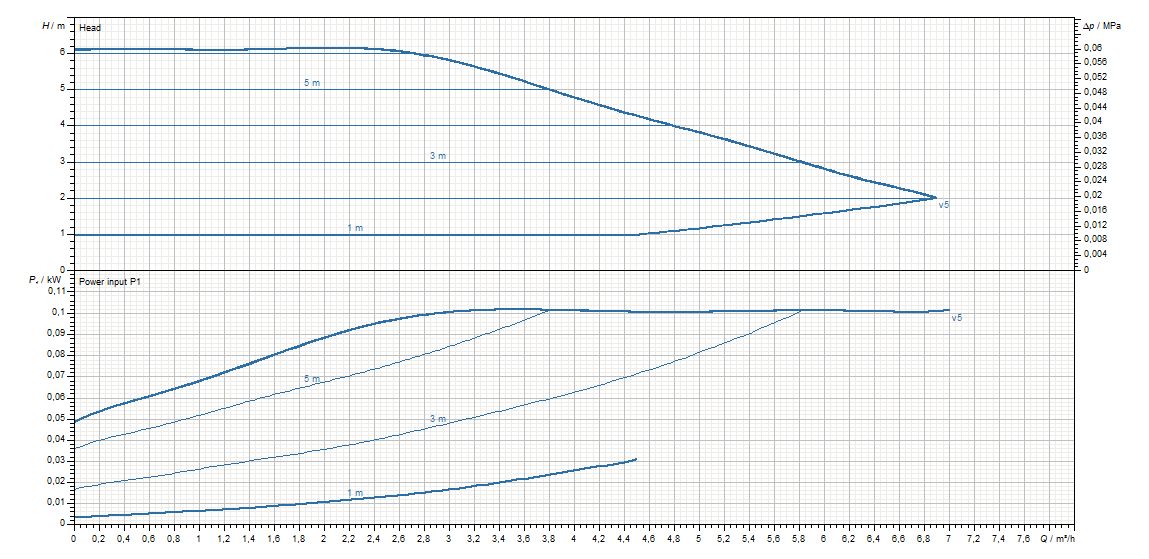

• Našumas (diapazonas): nuo 2 m³/h iki 6,9 m³/h

• Kėlimo aukštis (slėgio aukštis): iki 6,126 m

• Perpumpuojamo skysčio tipas: švarus, be kietųjų dalelių ir mineralinių alyvų, neklampus

• Maksimali glikolio koncentracija: 30 %

• Skysčio temperatūros diapazonas: nuo –10 °C iki +110 °C

• Maksimalus darbinis slėgis: 16 bar / 1600 kPa

• Prijungimas (flanšinis arba sriegis):
  – sriegis 1 1/2″ ir 2″
  – flanšas DN 32, DN 40, PN 6 arba PN 10

• Variklio energinio efektyvumo klasė: EEI ≤ 0,23

• Variklio apsaugos klasė: IP44

• Energijos efektyvumo indeksas: F

• Darbaratis: technopolimeras

• Vienfazis maitinimas: 230 V, 50 Hz

• Montavimo tipas: stacionarus, su horizontalia variklio ašimi

PASKIRTIS IR TAIKYMAS

Šlapio rotoriaus elektroninis cirkuliacinis siurblys, skirtas vandens cirkuliacijai gyvenamųjų ir komercinių pastatų šildymo, vėsinimo ir vandens tiekimo sistemose.

Galima dviguba (twin) versija, standartinėje komplektacijoje turinti integruotą atbulinį (negrįžtamąjį) vožtuvą išleidimo pusėje, kuris apsaugo nuo vandens recirkuliacijos, kai siurblys neveikia. Vienguba versija tiekiama su šilumine izoliacine mova (izoliaciniu gaubtu).

Numatyta nuotolinio valdymo galimybė naudojant DConnect paslaugą (DConnect Box tiekiamas atskirai).

SIURBLIO KONSTRUKCIJOS YPATUMAI

Cirkuliacinis siurblys su ketaus hidrauline dalimi. Tiesinio (in-line) tipo įsiurbimo ir išleidimo jungtys. Darbaratis pagamintas iš technopolimero.

Modelis Evoplus Small tiekiamas viengubos ir dvigubos konstrukcijos versijomis su flanšinėmis įsiurbimo ir išleidimo jungtimis arba su srieginėmis jungtimis (tik viengubai siurblio versijai).

VARIKLIO KONSTRUKCIJOS YPATUMAI

Sinchroninis elektrinis variklis su šlapiu rotoriumi ir nuolatiniu magnetu. Aliumininis variklio velenas sumontuotas grafitinėse įvorėse, kurios sutepamos perpumpuojamu skysčiu. Variklio apsauginė įvorė pagaminta iš nerūdijančiojo plieno.

ELEKTRONIKOS KONSTRUKCIJOS YPATUMAI

Pilkos spalvos OLED ekranas. Keturi valdymo mygtukai, siurblio būsenos indikaciniai LED ir klaidos indikatorius. Integruota kintamo dažnio pavara (VFD), užtikrinanti energijos taupymą.

Reguliavimo režimai:

• proporcinio diferencinio slėgio

• pastovaus diferencinio slėgio

• pastovios greičio kreivės

• pastovios diferencinės temperatūros

• ekonominis režimas

Numatyta galimybė jungti prie pastatų valdymo sistemų naudojant ModBus protokolą per daugiafunkcį modulį. Galimas valdymas išoriniu 0–10 V signalu, PWM signalu arba per ModBus valdymo sistemas. Taip pat palaikomas LonBus ryšys, naudojant specialų papildomą ryšio modulį kartu su pasirenkamu daugiafunkciu moduliu, kuris dvigubos versijos siurbliuose tiekiamas standartiškai.

Gamintojas: DAB
