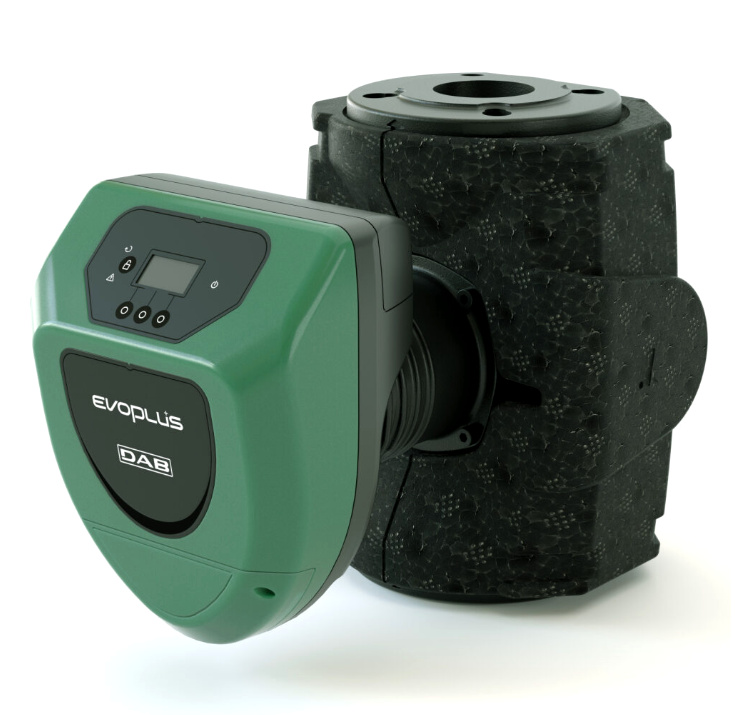

EVOPLUS B120/220.32 M 1×220-240 SIURBLYS

Aprašymas

Naujas „Evoplus“ serijos dizainas atspindi aukštus gamybos standartus: patobulinta variklio ir elektronikos izoliacija dar geriau apsaugo nuo kondensato susidarymo, o kataforezės padengimas užtikrina maksimalią apsaugą nuo oksidacijos. Valdymas taip pat tapo dar paprastesnis dėl visiškai naujos naudotojo sąsajos.

„DAB Evoplus“ – tai šlapiojo rotoriaus elektroninis cirkuliacinis siurblys, skirtas vandens cirkuliacijai vėsinimo ir šildymo sistemose komerciniuose pastatuose. Integruotas dažnio keitiklis užtikrina didesnį komfortą ir apsaugą nuo hidraulinių smūgių, taip pat taupo energiją, automatiškai pritaikydamas variklio apsukas prie realaus poreikio. Ekranas leidžia lengvai sukonfigūruoti įrenginį ir pasirinkti vieną iš šešių darbo režimų.

„Evoplus“ tiekiamas su flanšinėmis įsiurbimo ir išleidimo jungtimis (taip pat ir dviguboje versijoje). Viengubos versijos komplekte yra termoizoliacinės apskardos. „Evoplus D“ versijos (du identiški siurbliai viename korpuse) standartiškai komplektuojamos su automatiniu atbuliniu vožtuvu, integruotu išleidimo jungtyje, kuris neleidžia vandeniui cirkuliuoti per neveikiantį siurblį. Taip pat pridedama aklina flanšo plokštelė, skirta vieno iš dviejų variklių aptarnavimui.

Taip pat yra nuotolinio valdymo galimybė per „DConnect“ paslaugą (reikalinga atskirai įsigyjama „DConnect Box“ jungtis).

EVOPLUS B 120/220.32 M Techniniai duomenys

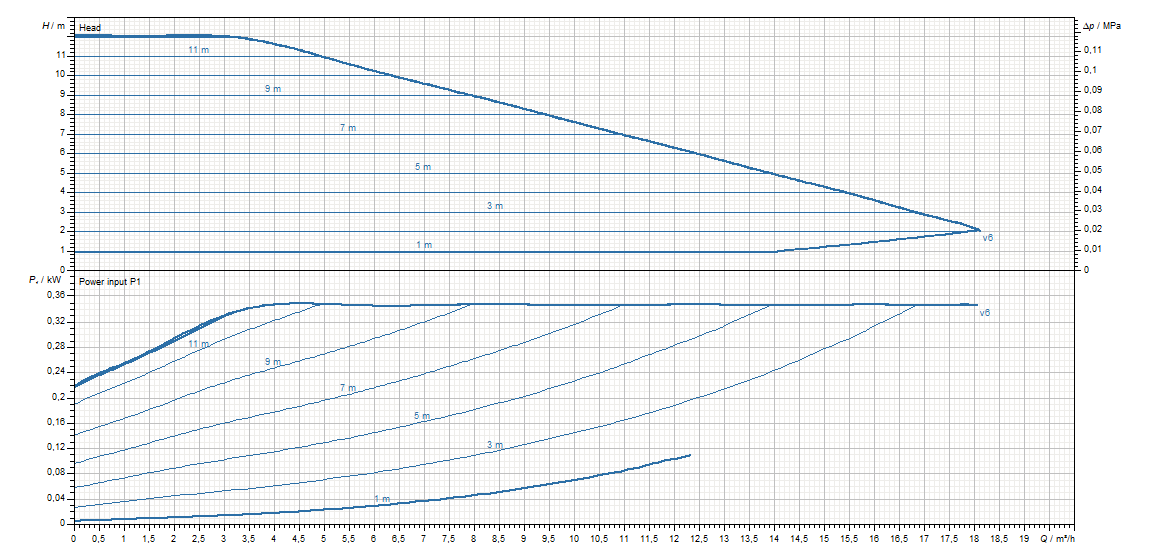

Debitas (darbo diapazonas): nuo 3 m³/h iki 18,13 m³/h
Kėlimo aukštis: iki 12,1 m
Pumpuojamas skystis: švarus, be kietųjų dalelių ir mineralinių alyvų, nevazgingas
Didžiausia glikolio koncentracija: 30 %
Skysčio temperatūra: nuo –10 °C iki +110 °C
Maksimalus darbinis slėgis: 16 bar / 1600 kPa
Prijungimas: flanšinės jungtys DN 32, 40, 50, 65 (PN 6/10/16) ir DN 80, 100 (PN 6)
Variklio apsaugos klasė: IP X4
Variklio izoliacijos klasė: F
Energijos efektyvumo indeksas (EEI): ≤ 0,23
Sparnuotės medžiaga: technopolimeras
Vienfazis maitinimas: 230 V, 50 Hz
Montavimas: fiksuotas, su horizontalia variklio ašimi

Elektroninis, šlapio rotoriaus cirkuliacinis siurblys, skirtas vandens cirkuliacijai šildymo ir vėsinimo sistemose komercinės paskirties pastatuose. Vienguba versija komplektuojama su termoizoliaciniais apvalkalais.

Evoplus D dvigubos versijos tiekiamos su automatiniu atbuliniu vožtuvu išmetimo pusėje, kuris neleidžia vandeniui cirkuliuoti per siurblį jam neveikiant. Taip pat tiekiamas aklinas flanšas, skirtas vieno iš dviejų variklių priežiūrai. Galima nuotolinė kontrolė per DConnect sistemą (DConnect Box užsakomas atskirai).

Siurblio konstrukcinės ypatybės

• Kompaktiškas cirkuliacinis siurblys su ketiniu hidrauliniu korpusu

• Flanšinės „in-line“ tipo įsiurbimo ir išmetimo jungtys

• Vienguba versija tiekiama su termoizoliaciniais apvalkalais

• Sparnuotė iš technopolimero

Variklio konstrukcinės ypatybės

• Sinchroninis šlapio rotoriaus elektros variklis su nuolatiniais magnetais

• Grūdinto nerūdijančiojo plieno velenas

• Keraminiai guoliai, tepami pumpuojamu skysčiu

• Aliuminio variklio korpusas

Elektronikos konstrukcinės ypatybės

• Integruotas OLED ekranas ir keturi konfigūravimo mygtukai

• Cirkuliacinio siurblio būsenos LED indikatorius ir pavojaus signalų LED

• Integruota inverterio funkcija

• Šeši valdymo režimai:

  • proporcinis slėgio diferencialas

  • pastovus slėgio diferencialas

  • pastovios charakteristikos režimas

  • pastovus ir proporcinis slėgio diferencialas pagal vandens temperatūrą

  • ekonominis režimas (visų nustatymų sumažinimas iki 50 %)

• Galimas valdymas išoriniu 0–10 V signalu

• Galimas valdymas PWM signalu

• Suderinamas su ModBus sistemomis

• Suderinamas su LonBus per papildomą ryšio modulį

• Dviejų siurblių (twin) versijoje – daugiafunkcis modulis tiekiamas kaip standartinė įranga

Gamintojas: DAB
