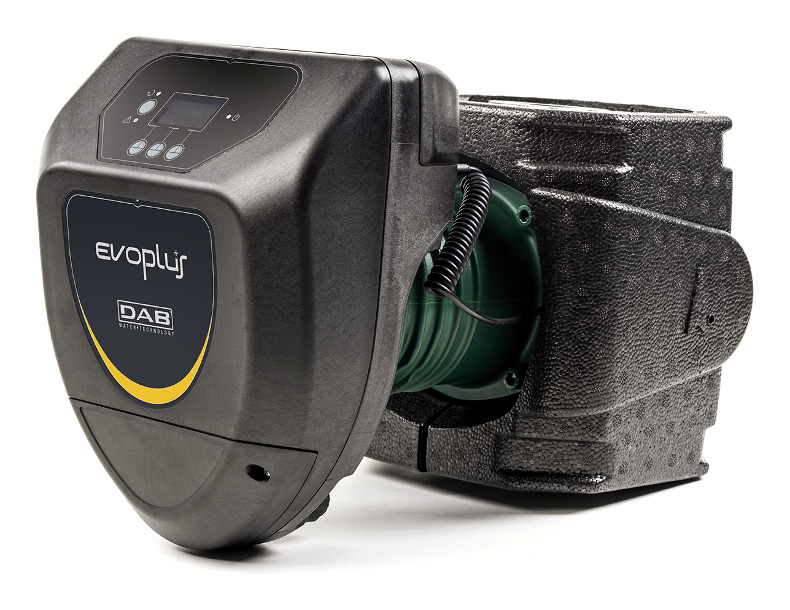

EVOPLUS B120/450.100 M SIURBLYS

Aprašymas

TECHNINIAI DUOMENYS

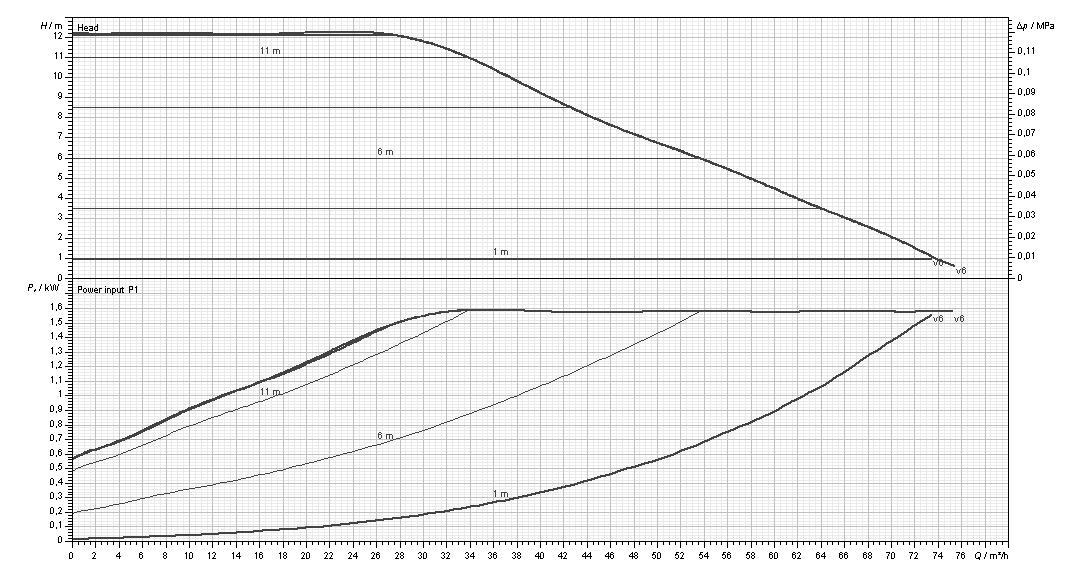

• Debitas (darbinis diapazonas): nuo 3 m³/h iki 75,35 m³/h
• Kėlimo aukštis: iki 12,25 m
• Pumpuojamas skystis: švarus, be kietųjų dalelių ir mineralinių alyvų, neklampus
• Maksimali glikolio koncentracija: 30 %
• Skysčio darbinė temperatūra: nuo -10 °C iki +110 °C
• Maksimalus darbinis slėgis: 16 bar (1600 kPa)
• Flanšinis arba srieginis prijungimas:
• Flanšai DN 32, 40, 50, 65 – PN 6, PN 10, PN 16
• Flanšai DN 80, 100 – PN 6
• Variklio apsaugos klasė: IP X4
• Variklio izoliacijos klasė: F
• Energijos vartojimo efektyvumo indeksas (EEI): ≤ 0,23
• Darbaratis: technopolimero
• Maitinimo įtampa (vienfazis): 230 V, 50 Hz
• Montavimo tipas: stacionarus, su horizontalia variklio ašimi

PASKIRTIS IR NAUDOJIMAS

• Drėgno rotoriaus elektroninis cirkuliacinis siurblys, skirtas vandens cirkuliacijai vėsinimo ir šildymo sistemose komercinės paskirties pastatuose. Vienguba versija komplektuojama su šilumos izoliacinėmis kevalinėmis apsaugomis.
• Evoplus D versijos komplektuojamos standartinėje komplektacijoje su automatiniu atbuliniu vožtuvu, integruotu į padavimo angą, siekiant išvengti vandens grįžimo, kai siurblys neveikia. Taip pat komplekte yra aklina flanšo plokštė, skirta vieno iš dviejų variklių aptarnavimui.
• Galima nuotolinio valdymo galimybė naudojant DConnect sistemą (reikalingas atskirai tiekiamas DConnect Box).

SIURBLIO KONSTRUKCIJOS YPATYBĖS

• Kompaktiškas cirkuliacinis siurblys su hidrauline dalimi iš ketinio korpuso
• Flanšiniai linijiniai siurbimo ir padavimo prijungimai
• Vienguba versija tiekiama su termoizoliaciniais kevalais
• Darbaratis pagamintas iš technopolimero

VARIKLIO KONSTRUKCIJOS YPATYBĖS

• Sinchroninis elektrinis variklis su drėgnu rotoriumi ir nuolatiniais magnetais
• Grūdinto nerūdijančiojo plieno velenas, montuojamas ant keramikinių įvorių, tepamų pumpuojamu skysčiu
• Variklio korpusas – aliumininis

ELEKTRONIKOS KONSTRUKCIJOS YPATYBĖS

• Integruotas OLED ekranas ir keturi valdymo klavišai
• LED indikatoriai: cirkuliacinio siurblio būsenos ir aliarmo signalizavimui
• Inverterinė funkcija
• Galimi šeši reguliavimo režimai:
• Proporcingas slėgio skirtumas
• Pastovus slėgio skirtumas
• Pastovios kreivės palaikymas
• Pastovus ir proporcingas slėgio skirtumas, priklausomai nuo vandens temperatūros
• Ekonominis režimas (visų nustatymų vertė sumažinama iki 50 %)
• Galimi prijungimo būdai prie valdymo sistemų:
• per išorinį 0–10 V valdymo signalą
• PWM valdymą
• ModBus sistemą
• LonBus (naudojant papildomą ryšio modulį)
• Daugiaveiksmis modulis (tiekiamas kaip standartas dvigubos versijos siurbliams)

Gamintojas: DAB
