Aprašymas

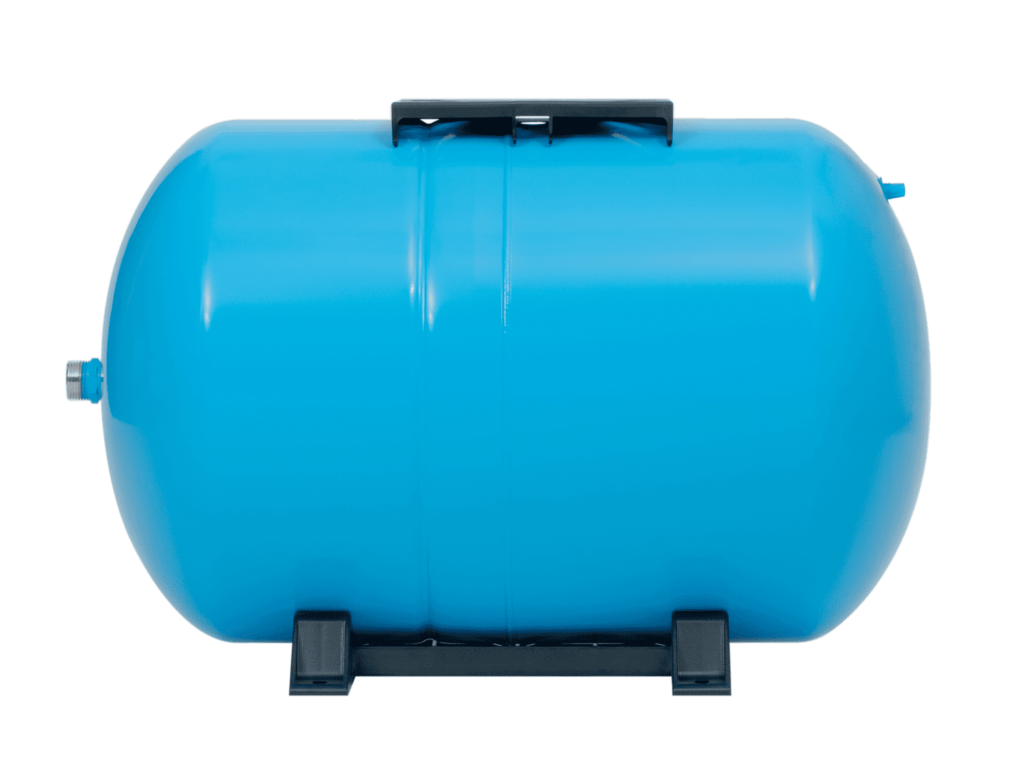

APT-100H – tai 100 litrų talpos horizontalus membraninis slėginis bakas, skirtas slėgio kėlimo sistemoms su vandens slėgio kėlimo siurbliais ir 2,0–2,5 AG elektros varikliais. Jis padeda stabilizuoti vandens slėgį ir sumažina siurblio įsijungimų bei išsijungimų dažnį.
APT-100H ypač tinka vietovėse, kuriose centralizuoto vandens tiekimo slėgis yra nestabilus arba svyruoja, taip pat gyvenamuosiuose ir kituose pastatuose, kuriuose reikalingos slėgio kėlimo sistemos. Higieniška vidinė konstrukcija užtikrina vandens ir suslėgtų dujų atskyrimą bei neleidžia vandeniui tiesiogiai liestis su metaliniu bako korpusu. Todėl bakas tinkamas naudoti šalto geriamojo vandens sistemose, slėginėse vandens tiekimo sistemose ir vandens kaupimo sistemose.
Horizontalus bako išdėstymas leidžia jį patogiai montuoti ribotos erdvės vietose, ant siurblių agregatų rėmų bei kompaktiškose gyvenamųjų namų slėgio kėlimo sistemose.
APT-100H pagamintas naudojant aukštos kokybės medžiagas ir sertifikuotas pagal NSF, CE, WaterMark, IAPMO bei kitų tarptautinių organizacijų reikalavimus. Gaminamas ISO sertifikuotose gamyklose, todėl bakas pasižymi ilga eksploatavimo trukme, patikimu veikimu ir yra tinkamas naudoti geriamojo vandens sistemose.
YPATUMAI
PumPlus slėginis indas (hidroforas) yra pagrindinė slėginės vandens sistemos dalis, palaikanti vandens slėgį nustatytame lygyje. Inde yra papildoma vandens atsarga tarp diafragmos ir polipropileninio korpuso įdėklo, o suslėgto oro kamera sudaro ciklišką vandens padavimą. Šis procesas sumažina siurblio variklio, palaikančio sistemos slėgį užduotame lygyje, paleidimų skaičių. Diafragmos įtempimas palaiko tinkamą sistemos vandens slėgį, užtikrindamas efektyvų indų plovimo bei skalbimo mašinos veikimą, taip pat patikimą vandens srautą dušui ir voniai. PumPlus hidroforas – tai energiją taupantis įrenginys, kuris nereikalauja jokio techninio aptarnavimo. Teisingai parinktas siurblys ir hidroforas sistemoje dirbs kaip suderinta komanda, patenkinanti Jūsų poreikius ir užtikrinanti patikimą bei ilgalaikį tarnavimą.
Diafragminis slėginis indas/bakas yra skirtas šalto vandens kontūrams ir vandens slėgio palaikymo sistemoms. Guminė membrana, pagaminta pagal DIN 4807, turi kintamą geometriją. Polipropileno įdėklas ir membrana sukuria vandens zoną, užkertančią kelią vandens sąlyčiui su metaliniu bako paviršiumi, todėl bakas gali būti naudojamas geriamajam vandeniui. Nerūdijančio plieno vandens jungtis yra ideali jungtis bešviniam ir be chemikalų vandens tiekimui. Produktas 100 % pagamintas Taivane pagal PED 2014/68/EU ir EN 13831 nustatytus standartus. Sertifikatai: CE, ISO9001, UPC, NSF/ANSI 61, ACS, KC, NSF/ANSI 372. Aukštas pritaikomumo lygis. Miltelinis dažymas epoksidiniais dažais užtikrina aukštą apsaugos nuo oksidacijos lygį ir puikią estetinę galutinio produkto kokybę. Priešslėgis bake sukuriamas, baką užpildant 100 % azoto dujomis. Tiksli ir išsami kokybės kontrolė vykdoma visuose gamybos proceso etapuose, o visi gaminiai yra 100 % patikrinti slėgio išbandymu.
PRIVALUMAI
- Korpusas: šalto valcavimo anglinis plienas
- Prijungimas prie sistemos: 304 nerūdijantis plienas AISI 304
- Padengimas: trijų sluoksnių dažymas
- Diafragma: didelio atsparumo butilo guma
- Įdėklo medžiaga: FDA klasės polipropilenas

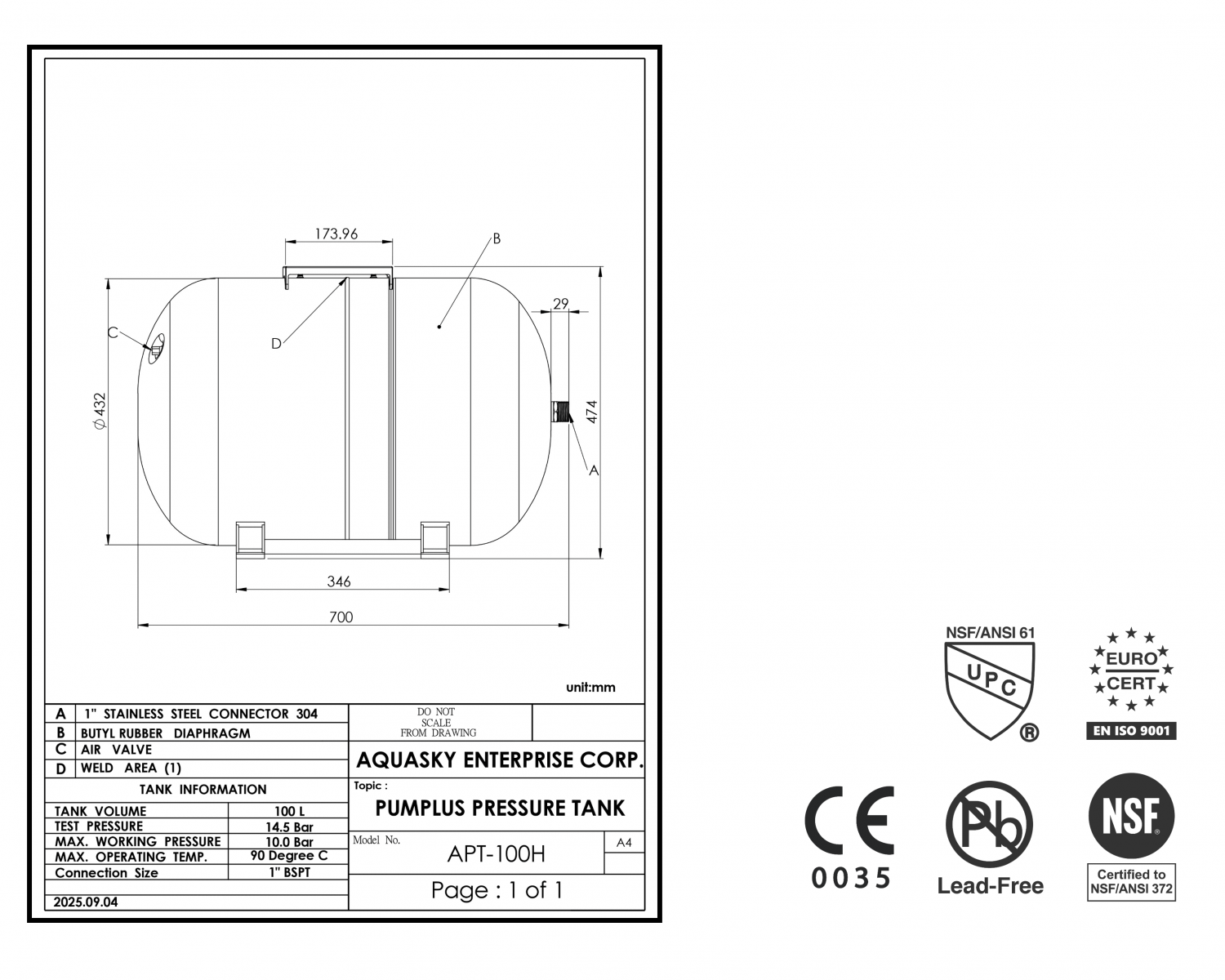

TECHNINIAI DUOMENYS
- Modelis: APT-100H
- Bendra bako talpa: 100 l
- Skersmuo: 43,2 cm
- Aukštis (su pagrindu): 47,4 cm
- Ilgis: 70,0 cm
- Grynasis svoris (NW): 14,4 kg
- Bendrasis svoris (GW): 15,8 kg
- Darbinė temperatūra: 1–90 °C
- Gamykloje nustatytas pradinis slėgis: 2 bar
- Maksimalus darbinis slėgis: 10 bar
- Jungtis: 1″ NPT / BSPT, nerūdijantis plienas
- Vidinės dangos medžiaga: Polipropilenas
- Membranos medžiaga: Butilo guma
- Bako korpusas: Šaltai valcuotas anglinis plienas
- Išorinė danga: Trijų sluoksnių mėlyna dažų danga
- Pripildymo dujos: 100 % azotas
GARANTIJA
- 36 mėnesiai
Gamintojas: Aquasky
Būtina sureguliuoti: Oro priešslėgis turi būti 0,2 bar mažesnis už siurblio įsijungimo ribą. Slėgių skirtumas negali būti didesnis nei 2 bar, tarp pradinio priešslėgio ir siurblio išjungimo slėgio. Slėgio relės reguliavimas (paspauskite čia).
Video:
Gamintojo atsakymai į DUK:
K1. Ar 100 litrų talpos pakanka daugiabučio buto, kuriame yra keli sanitariniai mazgai, vandens tiekimo sistemai? Kaip pasirinkti APT-100H ?
A: Taip. 100 litrų talpos slėginio bako paprastai pakanka daugeliui daugiabučių butų ar kitų objektų, kuriuose vienu metu vandeniu naudojasi apie 14–18 žmonių.
APT-100H gali užtikrinti stabilų vandens slėgį, kai vienu metu naudojami 8–9 vandens vartojimo taškai, todėl tinkamas intensyvaus vandens vartojimo metu. Tinkamai parinktoje sistemoje bakas taip pat gali reikšmingai sumažinti slėgio kėlimo siurblio įsijungimų ir išsijungimų dažnį.
Trumpai:
- APT-100H – apie 14–18 žmonių, iki 8–9 vandens vartojimo taškų.
K2. Ar APT-100H galima sumontuoti savarankiškai?
A: Primygtinai rekomenduojama, kad APT-100H montuotų kvalifikuotas santechnikas arba techninės priežiūros specialistas, nes tai yra slėginis indas, kurio tinkamas sumontavimas yra svarbus saugiam ir patikimam sistemos darbui.
Saugumas ir tinkamas sureguliavimas: specialistas turėtų užtikrinti, kad:
- pradinis bako oro (azoto) slėgis būtų tinkamai nustatytas – paprastai apie 2 psi (0,14 bar) mažesnis už siurblio įsijungimo slėgį;
- visos vamzdynų jungtys būtų tinkamai užsandarintos ir nepralaidžios;
- montavimo vieta būtų tinkama ir galėtų saugiai išlaikyti bako svorį;
- bakas būtų tinkamai prijungtas prie vandens tiekimo sistemos.
Sistemos suderinamumas: slėginis bakas turi būti tinkamai integruotas su slėgio kėlimo siurbliu, slėgio rele ir vamzdynų sistema, kad būtų užtikrintas stabilus sistemos veikimas ir išvengta eksploatacinių problemų.
Garantija: netinkamas arba nekvalifikuotas montavimas gali turėti įtakos gamintojo garantijos taikymui.
Paprastai kvalifikuotas specialistas gali atlikti bako montavimą, sistemos patikrą ir sureguliavimą per maždaug 2–3 valandas, priklausomai nuo konkrečios sistemos.
K3. Ar APT-100H reikia reguliariai prižiūrėti? Kada jį reikėtų keisti?
A: APT-100H suprojektuotas taip, kad jam reikėtų minimalios techninės priežiūros.
- Reguliari techninė priežiūra įprastomis eksploatavimo sąlygomis nereikalinga.
- Nėra filtrų elementų ar kitų reguliariai keičiamų eksploatacinių medžiagų.
- Įprastomis sąlygomis azoto slėgio papildyti nereikia, tačiau periodinė slėgio patikra rekomenduojama.
Rekomenduojama kas 1–2 metus patikrinti pradinį bako slėgį įprastu slėgio matuokliu. Jei slėgis sumažėjęs, baką galima iš naujo pripildyti azotu, tačiau tai turėtų atlikti kvalifikuotas specialistas, naudojantis tinkamą įrangą.
Eksploatavimo trukmė: esant įprastoms eksploatavimo sąlygoms (vandens temperatūra ≤ 99 °C, slėgis ≤ 10 bar), APT-100H projektinė eksploatavimo trukmė yra daugiau kaip 10 metų. Gamintojas nurodo, kad dalis klientų bakus įprastomis eksploatavimo sąlygomis naudoja ir ilgiau nei 15 metų.
Garantija: gamintojas suteikia 3 metų garantiją, taikomą gamybos ir medžiagų defektams.
Montavimo rekomendacija: montavimo metu rekomenduojama išmatuoti esamą vandens slėgį ir, atsižvelgiant į vandens vartojimo poreikius bei siurblio charakteristikas, parinkti tinkamiausią slėgio kėlimo sistemos konfigūraciją.
