IR40-160NA-O-HP7.5 V400/690 IE3 SIURBLYS

Aprašymas

Išcentrinis mono‑blokinis siurblys, skirtas švaraus vandens tiekimui, recirkuliacijai, slėgio pakėlimui, šildymo/aušinimo sistemoms bei komerciniams projektams.

APRAŠYMAS

Vienblokis elektros siurblys su ašiniu įsiurbimu ir siurblio korpusu, kurio matmenys atitinka EN 733 standartą. Skirtas naudoti recirkuliacijos sistemose, šildymo, šilumos atgavimo, vandens tiekimo bei slėgio pakėlimo sistemose.
Siurblys ir variklis atitinka 2009/125/EB (ErP) direktyvą.
Pagaminta Italijoje.

SAVYBĖS

• Mono‑blokas – vandens siurblys su varikliu viename korpuse, kompaktiškas, patogus montuoti, tinka horizontaliai ar vertikaliai (tik variklis aukštyn) .

• Efektyvus IE3 variklis – aukštas efektyvumas yra ekonomiškas ir atitinka Europos energijos klasės reikalavimus.

• Medžiagų atsparumas – korpusas iš ketaus, velenas iš AISI 431 nerūdijančio plieno užtikrina tvirtumą ir atsparumą korozijai.

• Platus darbinis spektras – maksimalus srautas 55 m³/h, maksimalus pakėlimo aukštis ~39 m.

PASKIRTIS

• Recirkuliacijos sistemos
• Šildymo sistemos
• Oro kondicionavimo sistemos
• Šilumos atgavimo sistemos
• Vandens tiekimo sistemos
• Slėgio pakėlimo grupės
• MEI (minimalaus efektyvumo indeksas)
  Pagal ES Reglamentą 547/2012
  MEI > 0,4

KONSTRUKCINĖS SAVYBĖS

„Back pull-out“ konstrukcija: variklio mazgą ir siurblio besisukančias dalis galima išimti neišmontuojant siurblio korpuso iš vamzdyno.

Hidraulinė dalis: siurblio korpusas atitinka EN 733 standarto matmenis ir charakteristikas (nurodytiems dydžiams). Uždaras, dinamiškai subalansuotas sparnuotė su balansavimo angomis, skirtomis ašinėms apkrovoms kompensuoti. Velenas – nerūdijančio plieno.

SPARNUOTĖ

• Medžiaga: žalvaris
• Veleno medžiaga: nerūdijantis plienas AISI 431 (1.4057)
• Sparnuotės skersmuo: 168 mm

FLANŠAI

• Standartai: UNI EN 1092-2 / UNI EN 1092-1/2
• Išleidimas: DN 40, PN10/16
• Įsiurbimas: DN 65, PN10/16

VARIKLIS

• Tipas: SAER MT2 – IE3 – 112-2P-7,5, pagamintas Italijoje
• Nominali galia: 5,5 kW
• Įtampa / Dažnis / Fazės: 690 V / 50 Hz / 3~
• Polių skaičius: 2
• Naudingumo koeficientas: 89,2 %
• Naudingumo klasė pagal IEC 60034-30: IE3
• Izoliacijos klasė: F
• Apsaugos klasė: IP55

DANGA

Dvikomponentė epoksidinė danga, tinkama geriamam vandeniui.
Atsparumas korozijai pagal C3 (vidutinė) ilgaamžiškumo kategoriją pagal EN 12944-6 (pagal užklausą – C5 kategorija).

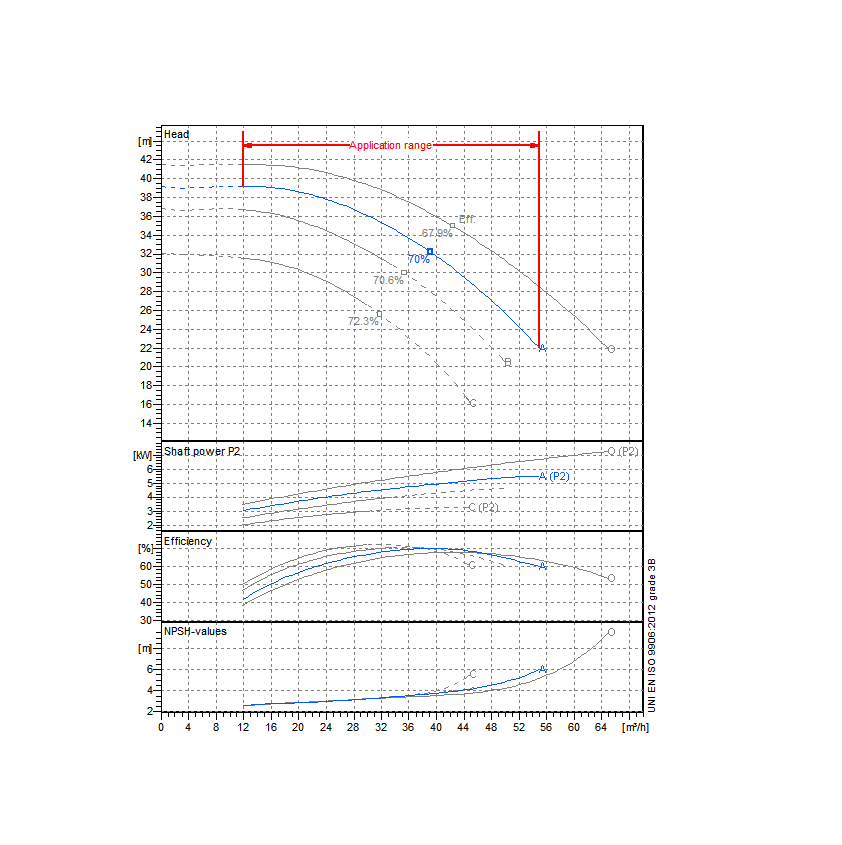

CHARAKTERISTINIAI DUOMENYS ESANT 2900 APS./MIN

• Qmax = 55 m³/h
• H = 39,2 m
• Maksimali galia pagal charakteristinę kreivę (P2max): 5,4924 kW
• Pumpuojamas skystis: nuo –15°C iki +90°C (pagal užklausą iki +120°C)
• Maksimalus darbinis slėgis (atsižvelgiant į įsiurbimo slėgį ir sustabdymo tašką): PN10 (pagal užklausą – PN16)
• Maksimali aplinkos temperatūra: +40°C (didesnė – pagal užklausą)

MONTAVIMO IR EKSPLOATACINĖS SAVYBĖS

IR ir IR4P serijos siurbliai gali būti montuojami:

• Horizontaliai
• Pasvirai
• Vertikaliai (iki rėmo dydžio 160, vertikalioje padėtyje variklis turi būti nukreiptas į viršų).

Norint naudoti nestandartiniais atvejais, būtina kreiptis į SAER techninį skyrių.
Charakteristikos nurodytos švariam vandeniui (tankis 1000 kg/m³, klampumas 1 mm²/s, temperatūra 20°C) ir nepertraukiamam režimui.

PAPILDOMI PRIEDAI (PAGAL UŽKLAUSĄ)

Priešflanšių komplektas

TECHNINĖS SPECIFIKACIJOS
