IR80-200O-G-HP60 45KW 3×400/690V IE3 SIURBLYS

Aprašymas

STANDARTIZUOTAS IŠCENTRINIS ELEKTRINIS SIURBLYS – 2900 1/min Modelis: IR80-200O. Kompaktiška konstrukcija leidžia sumažinti sąnaudas ir užimamos vietos plotą, o tvirta konstrukcija užtikrina ilgą įrenginio eksploatacijos laikotarpį. Šių siurblių savybės leidžia naudoti juos įvairiose srityse: nuo recirkuliacijos ir oro kondicionavimo sistemų iki vandens tiekimo bei slėgio grupių.

Aprašymas

Uždaras elektrinis siurblys „close-coupled“ su ašiniu įsiurbimu ir standartizuotu siurblio korpusu pagal EN733, tinkamas recirkuliacijos įrenginiams, šildymui, šilumos atgavimui, vandens tiekimo sistemoms ir slėgio grupėms.
Siurblys ir variklis atitinka Direktyvą 2009/125/CE (ErP).
Pagaminta Italijoje

Paskirtis

• Recirkuliacija

• Šildymas

• Oro kondicionavimas

• Šilumos atgavimas

• Vandens tiekimo sistemos

• Slėgio grupės

MEI indeksas pagal ES reglamentą 547/2012: MEI > 0,7

Konstrukcinės ypatybės

• Back pull out konstrukcija: Variklio blokas ir besisukanti siurblio dalis gali būti išimta nedemontuojant siurblio korpuso iš vamzdyno.

• Hidraulika: siurblio korpusas su matmenimis ir parametrais pagal EN 733 standartą (apimtims, kurioms taikoma), dinamiškai subalansuotas uždaras darbaratis, balansavimo skylės ašinei jėgai subalansuoti. Visiškas nerūdijančio plieno velenas.

Darbaratis

• Medžiaga: Ketus EN-GJL-250

• Velenas: Nerūdijantis plienas AISI 431 (1.4057)

• Darbaračio skersmuo: 215,5 mm

Flanšai

• Standartas: UNI EN 1092-1/2

• Išleidimas: DN 80 – PN10/16

• Įsiurbimas: DN 100 – PN10/16

Variklis

• Tipas: SAER MT2 – IE3 – 225-2P-60, pagaminta Italijoje

• Nominali galia: 45 kW

• Įtampa / dažnis / fazės: 690 V / 50 Hz / 3~

• Polių skaičius: 2

• Variklio naudingumo koeficientas: 94,2 %

• Efektyvumo klasė pagal IEC 60034-30: IE3

• Izoliacijos klasė: F

• Apsaugos klasė: IP55

Danga

• Dviejų komponentų epoksidinė danga, tinkama sąlyčiui su geriamuoju vandeniu.

• Atsparumas korozijai: C3 – vidutinė pagal EN12944-6, pagal užsakymą C5 – vidutinė

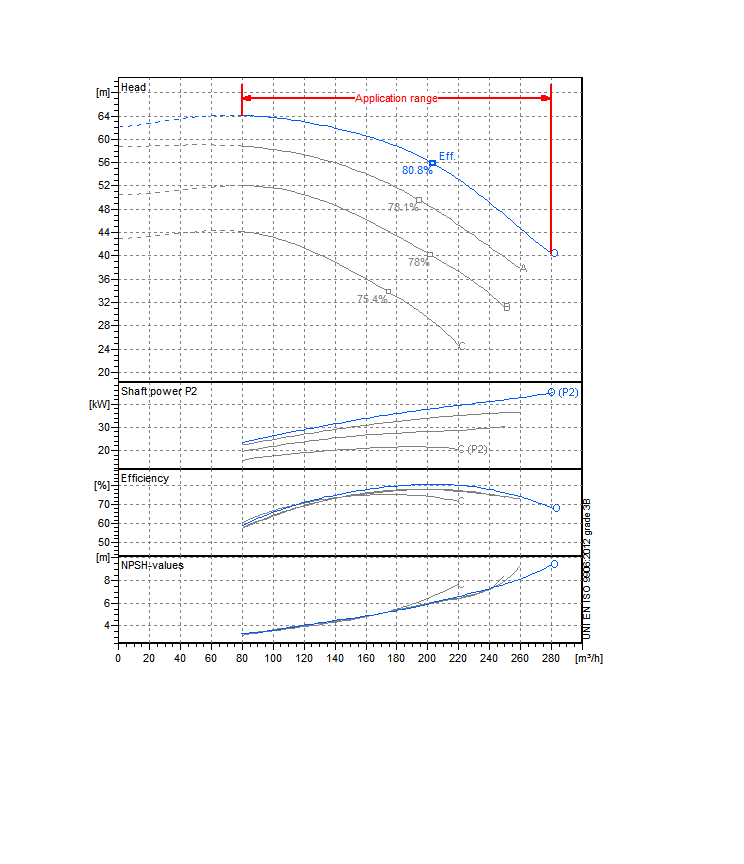

Charakteristikos esant 2900 1/min

• Debitas: Qmax = 279,69 m³/h

• Maksimali galia pagal kreivę: P2max = 44,823 kW

• Siurbiamo skysčio temperatūra: nuo -15 °C iki +90 °C (pagal užsakymą iki +120 °C)

• Maksimalus darbinis slėgis: PN10 (pagal užsakymą PN16)

• Maksimali aplinkos temperatūra: 40 °C (virš – pagal užklausimą)

Montavimas ir eksploatavimo sąlygos

• IR ir IR4P serijos siurbliai gali būti montuojami horizontaliai, įstrižai arba vertikaliai, visada su varikliu viršuje (vertikalus montavimas su varikliu viršuje leidžiamas iki rėmo dydžio 160 įskaitant; dėl didesnių kreiptis į SAER techninę pagalbą).

• Darbo sąlygos nurodytos nuolatiniam darbui su švariu vandeniu (specifinis tankis = 1000 kg/m³, kinematinė klampa = 1 mm²/s, temperatūra = 20 °C).

Papildoma įranga pagal užsakymą

• Flanšų komplektas

Gamintojas: SAER
