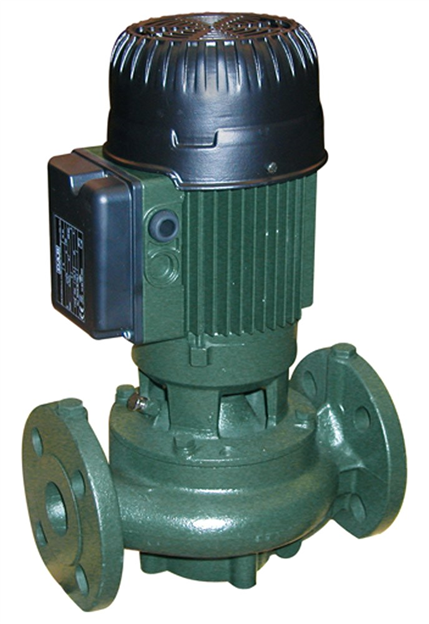

KLP 50-1600/BQQE/1 3×230/400 50 IE3 SIURBLYS

Aprašymas

Karšto arba šalto vandens cirkuliacinis linijinis siurblys, skirtas montuoti tiesiai į vamzdyną šildymo, oro kondicionavimo, šaldymo ir buitinio vandens sistemose (tiek civiliniuose, tiek pramoniniuose objektuose).

PASKIRTIS

Linijiniai (in-line) siurbliai, skirti:

• šildymo ir oro kondicionavimo sistemoms,

• vandens cirkuliacijai sistemose su saulės kolektoriais,

• geriamojo karšto vandens tiekimui gyvenamuosiuose ir komerciniuose pastatuose.

Galima dviguba (D) versija.
Visi siurbliai yra sertifikuoti pagal ACS standartą.

SIURBLIO KONSTRUKCIJOS YPATYBĖS

• Įsiurbimo ir išleidimo flanšai (PN 10) su srieginėmis angomis slėgio matuokliams prijungti

• Suderinami su PN 16 priešflanšiais, todėl tinka senų siurblių keitimui esamose sistemose

• Siurblio korpusas ir variklio atrama – iš ketaus

• Dvigubos versijos komplektuojamos su integruotu atbuliniu vožtuvu išleidimo angoje, kuris neleidžia vandeniui recirkuliuoti per nedirbančią siurblio galvutę

• Pridedamas aklinas flanšas, leidžiantis atlikti vieno iš dviejų variklių techninę priežiūrą nenutraukiant sistemos veikimo

• Darbaratis – iš technopolimero

• Mechaninis sandariklis – silicio karbidas / silicio karbidas (SiC/SiC)

VARIKLIO KONSTRUKCIJOS YPATYBĖS

• Dviejų polių oro aušinamas asinchroninis variklis KLP versijai ir keturių polių – KLM versijai

• Variklio velenas – iš AISI 316 nerūdijančio plieno, montuotas guoliuose

• Vienfazėje versijoje įrengtas kondensatorius ir terminė-amperometrinė apsauga (standartinė komplektacija)

• Trifazės versijos apsaugą turi užtikrinti naudotojas

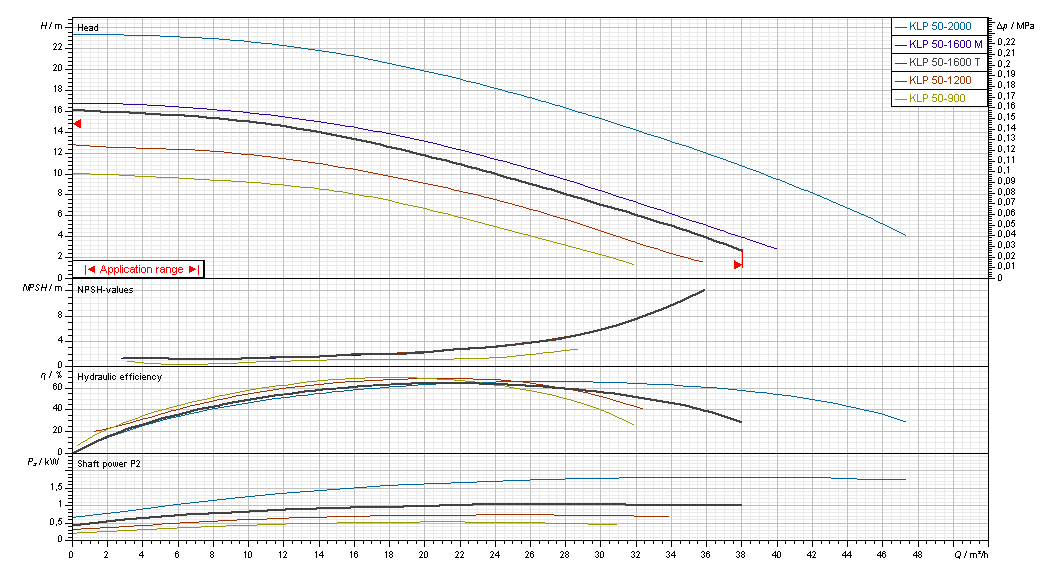

SERIJOS TECHNINIAI DUOMENYS

• Našumo sritis (tėkmės diapazonas): nuo 2 m³/h iki 84 m³/h

• Kėlimo aukštis: iki 23,4 m

• Siurbiamo skysčio tipas: švarus, be kietųjų ar abrazyvinių dalelių, neklampus, neagresyvus, nekristalizuotas ir chemiškai neutralus skystis

• Didžiausia glikolio koncentracija: 50 %

• Skysčio temperatūros diapazonas: nuo –15 °C iki +120 °C

• Didžiausia aplinkos temperatūra: +40 °C

• Didžiausias darbinis slėgis: 10 bar / 1000 kPa

• Flanšai arba srieginės jungtys: flanšai DN 40, 50, 65, 80, PN 6, 10 arba 16

• Variklio energinio naudingumo klasė:

  • Vienfazis: ≥ 120 W – IE2

  • Trifazis:

    • < 0,75 kW – IE2

    • ≥ 0,75 kW iki 75 kW – IE3

• Variklio apsaugos klasė: IP 55

• Variklio izoliacijos klasė: F

• Darbaratis: technopolimeras

• Vienfazė įtampa: 230 V 50 Hz

• Trifazė įtampa: 3×230 V 50 Hz / 3×400 V 50 Hz

• Apsisukimų dažnis:

  • KLM versijai – 1450 aps./min

  • KLP versijai – 2920 aps./min

• Montavimo tipas: fiksuotas, horizontalioje arba vertikalioje padėtyje (varikliu į viršų)

• Sertifikatas: ACS

Gamintojas: DAB
