RAPTOR 4D HEAVY DYZELINIS NUOTEKŲ SIURBLYS

Aprašymas

AEONPUMP Raptor 4D Heavy – tai sustiprinta, didesnio našumo dyzelinio siurblio versija, skirta intensyviam naudojimui pramonėje, statybose ir ekstremaliose sąlygose. Ši versija užtikrina didesnį debito pajėgumą, didesnį kėlimo aukštį bei tvirtesnę konstrukciją. Skirta sunkioms sąlygoms – nuotekų nukreipimui (bypass), drenažui, vandens išpumpavimui. Komplektuojama su efektyviu dyzeliniu varikliu, aprūpinta vakuuminio užpildymo (priming) sistema.

Bendroji informacija

• Modelis: AEONPUMP Raptor 4D Heavy

• Jungčių dydis: 4″ × 4″ arba 6″ × 6″

• Rėmo matmenys (I×P×A): 2300 × 1000 × 1400 mm

• Sausa masė: 1200 kg

• Kuro bako talpa: 200 l

• Vidutinės degalų sąnaudos: 3 l/val.

• Garso lygis: 48 dB (matuojant 10 m atstumu)

Pritaikymo sritys

Siurblys skirtas naudoti intensyvaus darbo sąlygomis:

• Nuotekų aplinkkaitos (bypass) sprendimai

• Drenažo ir vandens išsiurbimo darbai

• Ilgi techninės priežiūros intervalai

• Aukštos kokybės komponentai

• Galimybė nuotoliniam stebėjimui (telemetrija)

• Išskirtinis energinis efektyvumas, viršijantis pramonės standartus

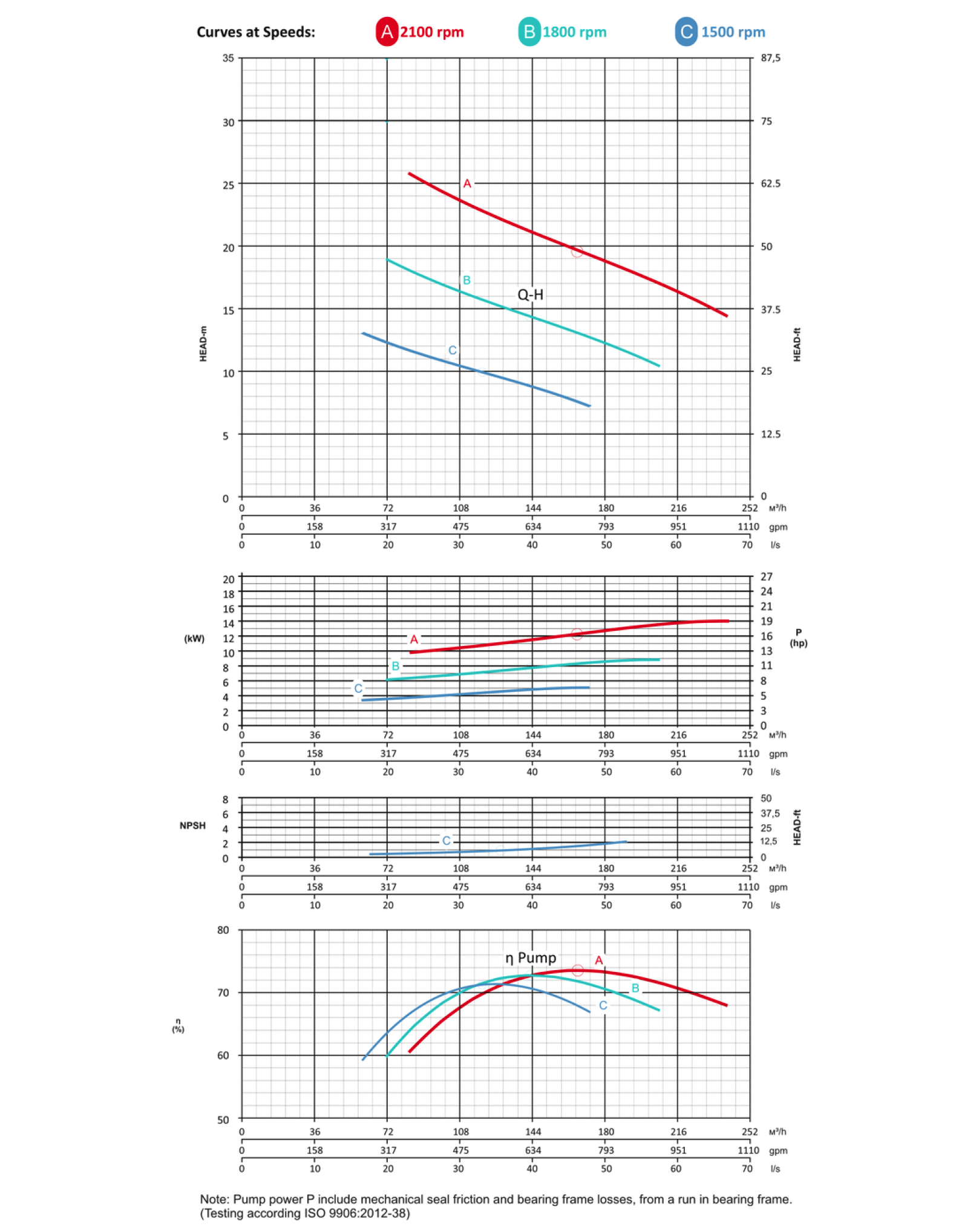

Siurblio techniniai duomenys

• Maksimalus našumas: 230 m³/val.

• Maksimalus kėlimo aukštis: 30 m

• Darbaratis: sraigtinio tipo

• Kietųjų dalelių pralaidumas: iki 100 mm

• Darbinė temperatūra: iki 40 °C

Konstrukcinės medžiagos:

• Korpusas: GG25 (pilkasis ketus, EN-GJL-250)

• Darbaratis: GGG60 (rutulinis ketus, EN-GJS-600-3)

• Įsiurbimo liemuo: GG20, reguliuojamas išoriniu varžtu

• Dėvėjimo žiedas: GG20

• Velenas: plienas 1.4021 (X20Cr13)

• Veleno sandarinimas: WC/SiC/NBR mechaniniai sandarikliai

• O-žiedai: NBR elastomeras

Vakuuminė (užpildymo) sistema

• Tipas: sausas dantytas vakuuminis siurblys

• Oro pralaidumas: 60 m³/val.

• Maksimalus vakuumas: 9 m

• Floatbox: karštai cinkuotas plienas

• Atbulinis vožtuvas: sferinis vožtuvas iš GJS400 (rutulinis ketus)

• Patikros vožtuvo kamuoliukas: NBR guma

Variklio techniniai duomenys

• Gamintojas/modelis: Hatz 4H50N

• Atitiktis emisijų normoms: Stage V / Tier 4f

• Cilindrų skaičius: 4

• Darbinis tūris: 1,952 l

• Cilindro skersmuo / eiga: 84 × 88 mm

• Maksimali galia: 12 kW prie 1500 aps./min

• Sukimosi greitis: kintamas, nuo 1500 iki 2000 aps./min

• Degimo sistema: tiesioginė degalų įpurškimo sistema su „Bosch off-highway“ common-rail sistema

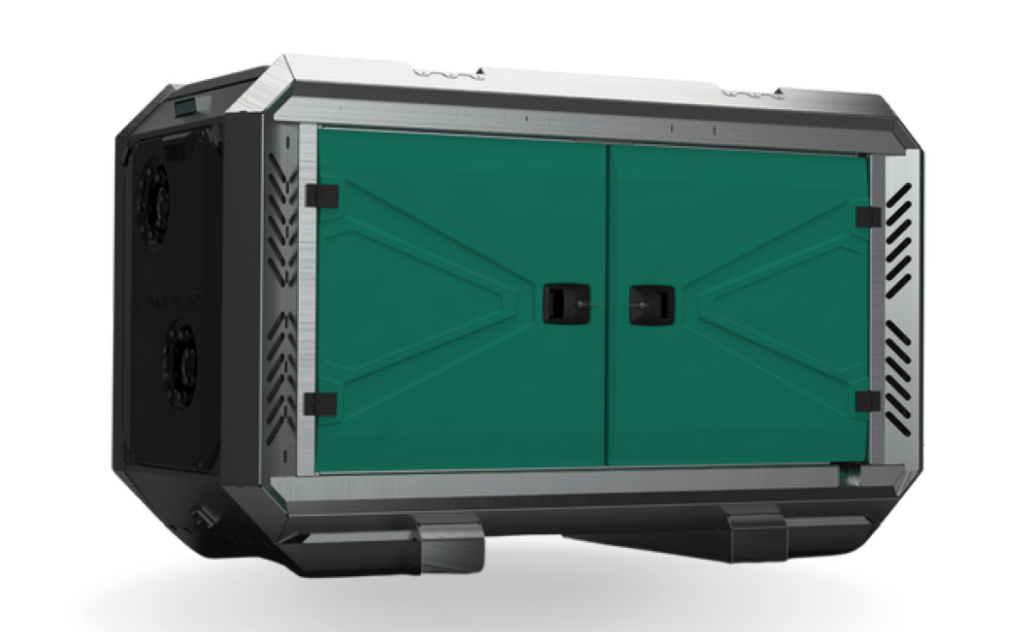

Apsauginis gaubtas (silent canopy)

• Tipas: modulinis, sukraunamas (stackable)

• Medžiaga: karštai cinkuotas plienas

• Matmenys (I×P×A): 2300 × 1000 × 1400 mm

• Kėlimo taškas: vienas centrinis

• Šakinių krautuvų angos: integruotos

Valdymas ir automatika

• Standartinė įranga:

  • Automatinė lygio kontrolė (plūdiniai jungikliai)

  • Dvigubas plūdinis jungiklis

  • Valdymo skydelis

• Papildoma (pasirenkama) įranga:

  • Hidrostatinis lygio jutiklis

  • SMS signalizacijos sistema

  • Nuotolinė telemetrija per AEONPUMP programinę įrangą

  • „Light Assistant“ apšvietimo modulis

Gamintojas: AEONPUMP
