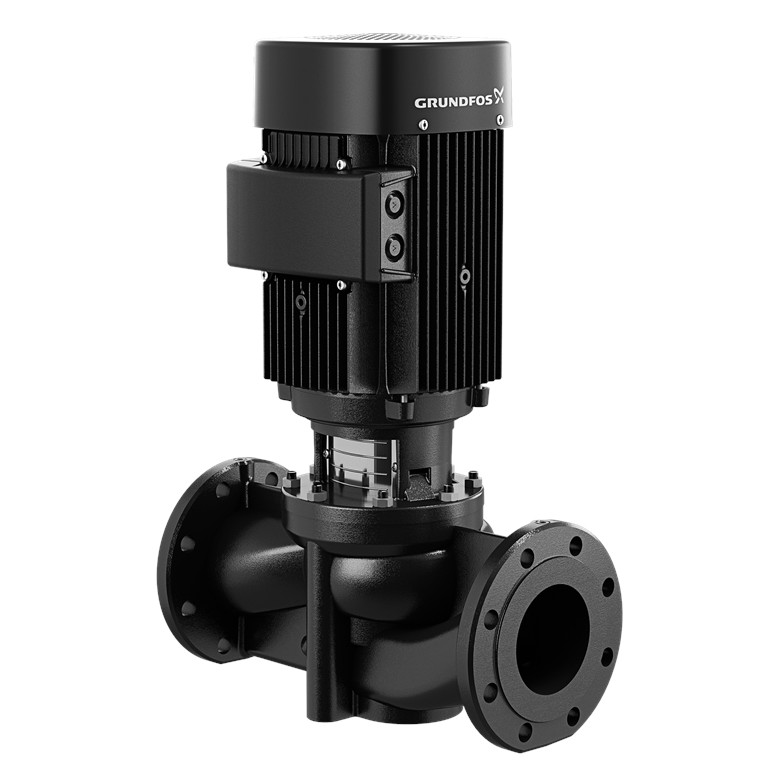

TP 80-120/2 A-F-A-BQQE-HW1 siurblys
Vienpakopis linijinis siurblys. Kodas: 97851333
- Maks. našumas (m3/val): 60
- Įtampa, V: 400
- Maks. kėlimo aukštis (m.): 12
- Variklio galingumas (kW): 1.5
Kaina su PVM: 3,006.85 € PVM
Lyginti
Aprašymas
Vienpakopis, vienablokis, spiralinės kameros siurblys su vienodų skersmenų įvadu ir išvadu vienoje tiesėje. Siurblys yra iš viršaus nuimamos konstrukcijos, t.y. galvutę (variklį, siurblio galvutę ir darbaratį) galima nuimti techninei priežiūrai arba remontui paliekant siurblio korpusą prijungtą prie vamzdžių. Siurblys turi nesubalansuotą guminį dumplinį sandariklį. Veleno sandariklis tenkina EN 12756 reikalavimus. Vamzdžiai prijungiami PN 10 DIN flanšais (EN 1092-2 ir ISO 7005-2).
SPECIFIKACIJOS
| Valdikliai: | ||
| Frequency converter: | None | |
| Skystis: | ||
| Siurbiamas skystis: | Vanduo | |
| Skysčio temperatūros diapazonas: | -25 .. 120 °C | |
| Skysčio temperatūra eksploatavimo metu: | 20 °C | |
| Tankis: | 998.2 kg/m³ | |
| Techniniai duomenys: | ||
| Siurblio apsukos, kurioms pateikti siurblio duomenys: | 2937 rpm | |
| Nominalus debitas: | 42.5 m³/h | |
| Nominalus slėgio aukštis: | 7.91 m | |
| Faktinis darbaračio skersmuo: | 95 mm | |
| Pirminis veleno sandariklis: | BQQE | |
| Veleno sandariklio kodas: | BQQE | |
| Kreivės tikslumas: | ISO9906:2012 3B2 | |
| Medžiagos: | ||
| Tipo žymėjimo paaiškinimas, medžiagų kodas: | A | |
| Siurblio korpusas: | Ketus | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Darbaratis: | Nerūdijantysis plienas | |
| EN 1.4301 | ||
| AISI 304 | ||
| Įrengimas: | ||
| Aplinkos temperatūros intervalas: | -30 .. 60 °C | |
| Maksimalus darbinis slėgis: | 10 bar | |
| Maks. slėgis esant nurodytai temp.: | 10 bar / 120 °C |
| Vamzdžių pajungimo standartas: | EN 1092-2 | |
| Jungties tipas: | DIN | |
| Jungties dydis: | DN 80 | |
| Vamzdžio jungties slėgio klasė: | PN 10 | |

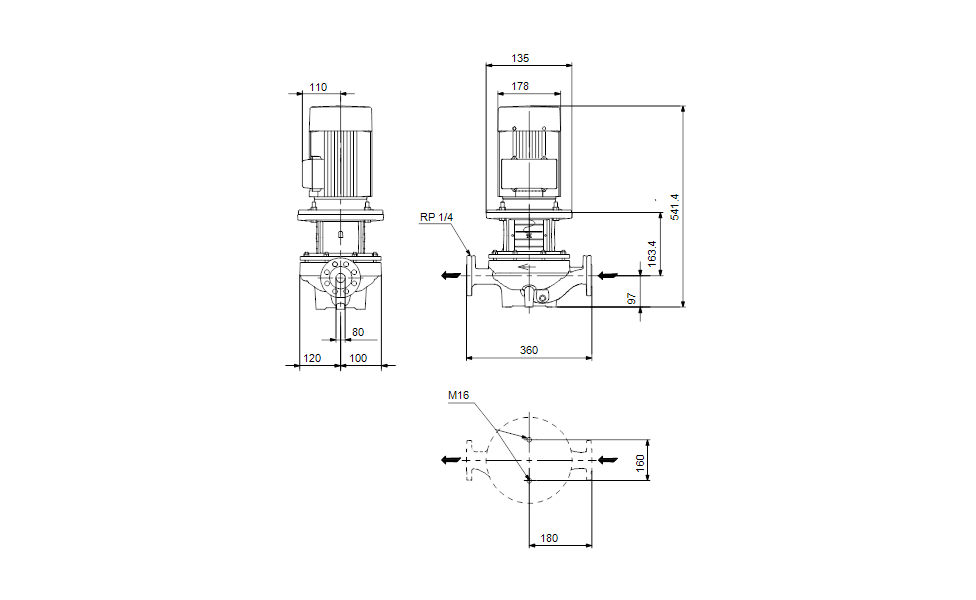

| Port-to-port length: | 360 mm | |
| Variklio flanšo dydis: | FT115 | |
| Elektrotechniniai duomenys: | ||
| Variklio tipas: | 90SD | |
| Nominali galia – P2: | 1.5 kW | |
| Elektros tinklo dažnis: | 50 Hz | |
| Nominali įtampa: | 3 x 230-277D/400-480Y V | |
| Nominali srovė: | 5,30-5,00/3,05-2,90 A | |
| Paleidimo srovė: | 780-980 % | |
| Cos fi – galios koeficientas: | 0.85-0.75 | |
| Nominalios apsukos: | 3480-3530 rpm | |
| IE efektyvumo klasė: | NEMA Premium / IE3 60Hz | |
| Variklio našumas esant pilnai apkrovai: | 85.5 % | |
| Variklio naudingumo koeficientas esant 3/4 apkrovos: | 87.5-86.3 % | |
| Variklio naudingumo koeficientas esant 1/2 apkrovos: | 87.1-83.7 % | |
| Polių skaičius: | 2 | |
| Korpuso klasė (IEC 34-5): | IP55 Dust/Jetting | |
| Izoliacijos klasė (IEC 85): | F | |
| Variklio Nr.: | 85U01906 | |
| Kita: | ||
| Minimalaus efektyvumo koeficientas, MEI ≥: | 0.70 | |
| Neto masė: | 46.7 kg | |
| Bruto masė: | 55.3 kg | |
| Tiekimo tūris: | 0.204 m³ |
Gamintojas: Grundfos
