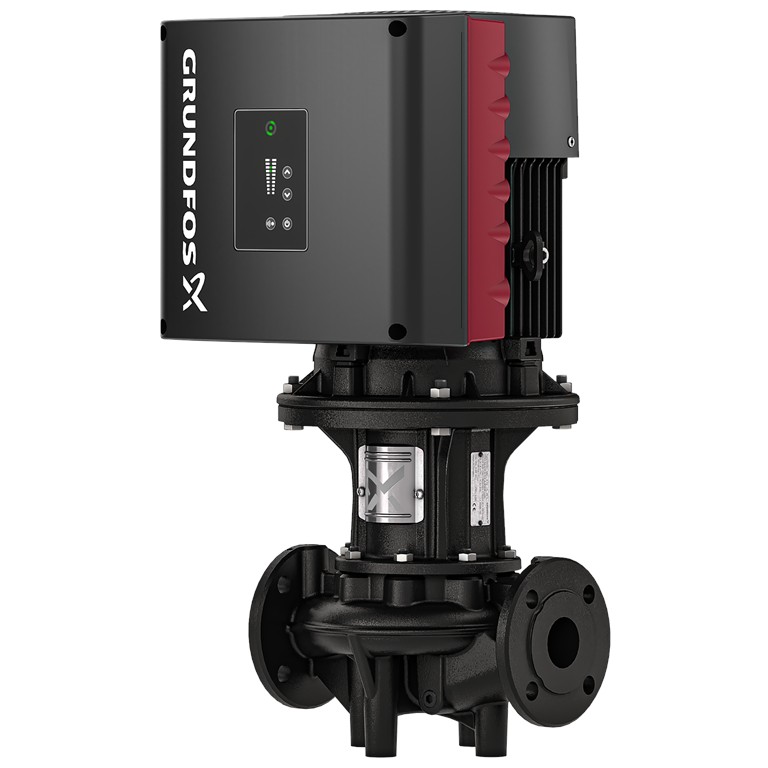

TPE2 50-370 N-A-F-A-BQQE-KWC SIURBLYS
Vienpakopis, vienablokis, spiralinės kameros siurblys su vienodų skersmenų įvadu ir išvadu vienoje tiesėje. Kodas: 93338803
- Maks. našumas (m3/val): 60
- Įtampa, V: 380
- Maks. kėlimo aukštis (m.): 37
- Variklio galingumas (kW): 4.4
Kaina su PVM: 7,084.07 € PVM
Lyginti
Aprašymas
Vienpakopis, vienablokis, spiralinės kameros siurblys su vienodų skersmenų įvadu ir išvadu vienoje tiesėje. Siurblys yra iš viršaus nuimamos konstrukcijos, t.y. galvutę (variklį, siurblio galvutę ir darbaratį) galima nuimti techninei priežiūrai arba remontui paliekant siurblio korpusą prijungtą prie vamzdžių. Veleno sandariklis tenkina EN 12756 reikalavimus. Vamzdžiai prijungiami PN 16 DIN flanšais (EN 1092-2 ir ISO 7005-2). Siurblys turi ventiliatoriumi aušinamą nuolatinių magnetų sinchroninį variklį. Variklis pagal IEC 60034-30-2 klasifikuojamas kaip IE5 efektyvumo klasės variklis.
Tinkamas
SPECIFIKACIJOS
| Valdikliai: | ||
| Frequency converter: | Built-in | |
| Skystis: | ||
| Siurbiamas skystis: | Vanduo | |
| Skysčio temperatūros diapazonas: | -25 .. 120 °C | |
| Skysčio temperatūra eksploatavimo metu: | 20 °C | |
| Tankis: | 998.2 kg/m³ | |

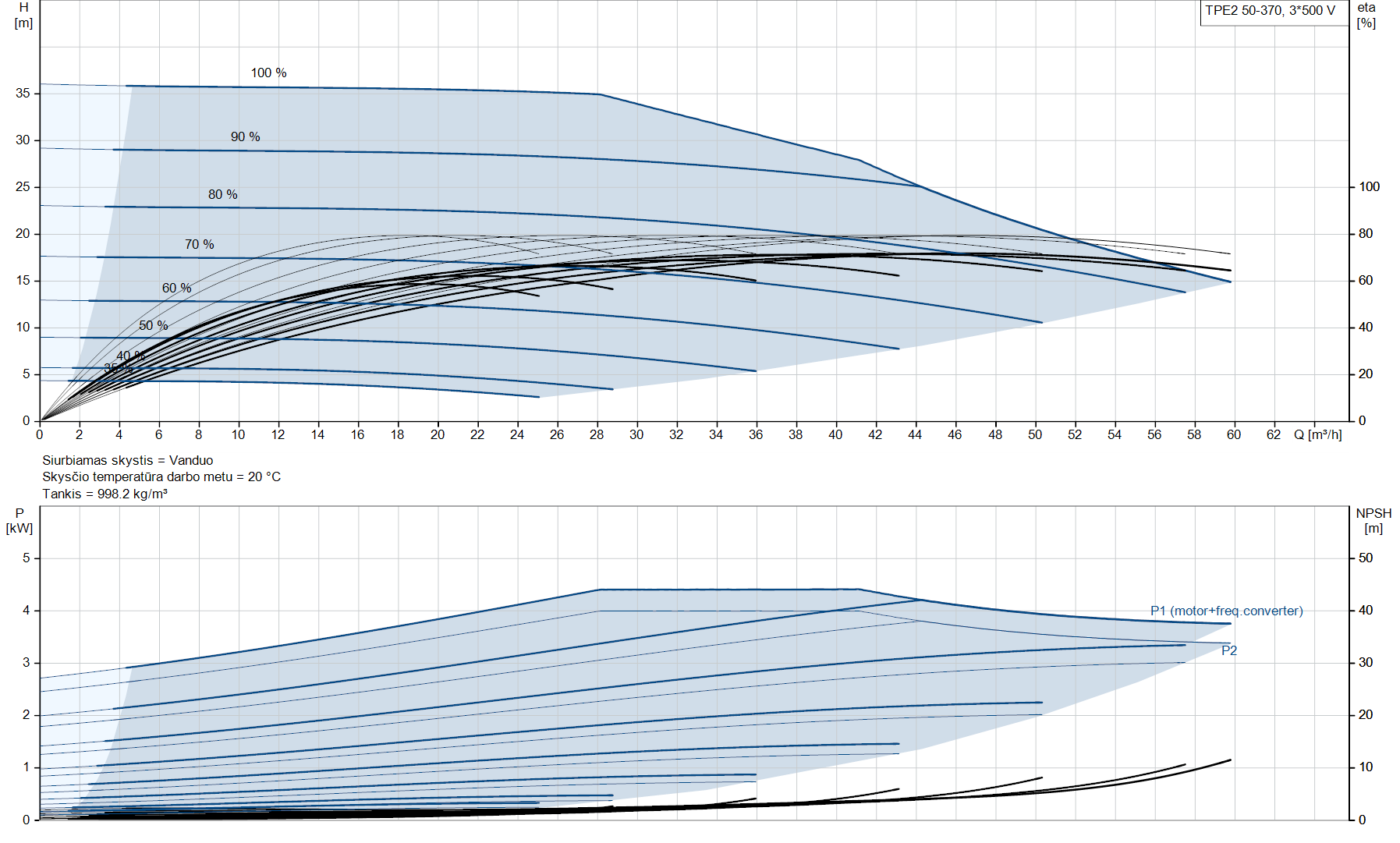

| Techniniai duomenys: | ||
| Siurblio apsukos, kurioms pateikti siurblio duomenys: | 3792 rpm | |
| Nominalus debitas: | 46.64 m³/h | |
| Nominalus slėgio aukštis: | 23.15 m | |
| Faktinis darbaračio skersmuo: | 114 mm | |
| Pirminis veleno sandariklis: | BQQE | |
| Veleno sandariklio kodas: | BQQE | |
| Kreivės tikslumas: | ISO9906:2012 3B2 | |
| Medžiagos: | ||
| Siurblio korpusas: | Ketus | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Darbaratis: | Kompozitas | |
| PPS-GF40 | ||
| Tipo žymėjimo paaiškinimas, medžiagų kodas: | A | |
| Įrengimas: | ||
| Aplinkos temperatūros intervalas: | -20 .. 50 °C |
| Maksimalus darbinis slėgis: | 16 bar | |
| Maks. slėgis esant nurodytai temp.: | 16 bar / 120 °C | |
| Vamzdžių pajungimo standartas: | EN 1092-2 | |
| Jungties tipas: | DIN | |
| Jungties dydis: | DN 50 | |
| Vamzdžio jungties slėgio klasė: | PN 16 | |

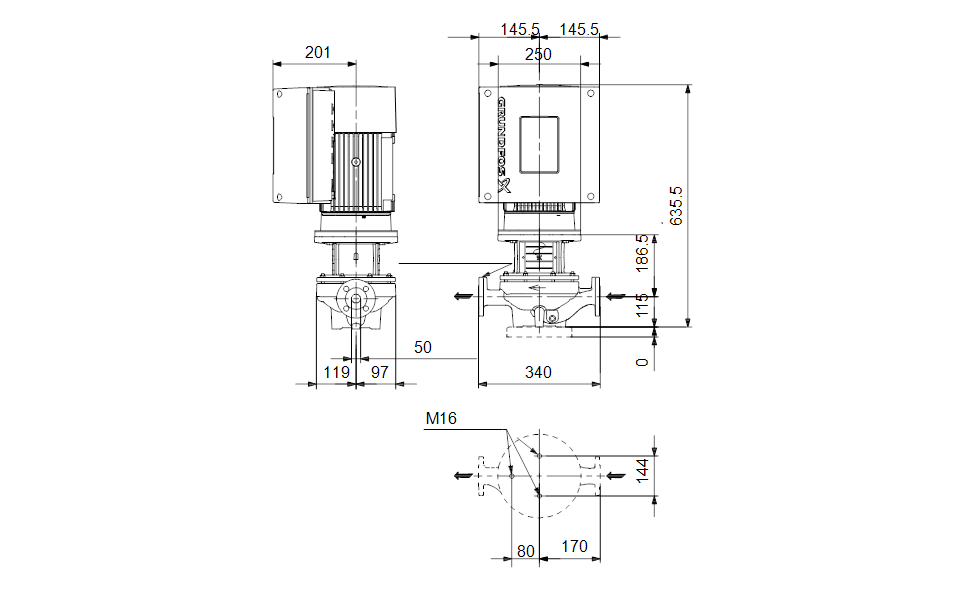

| Port-to-port length: | 340 mm | |
| Variklio flanšo dydis: | FF215 | |

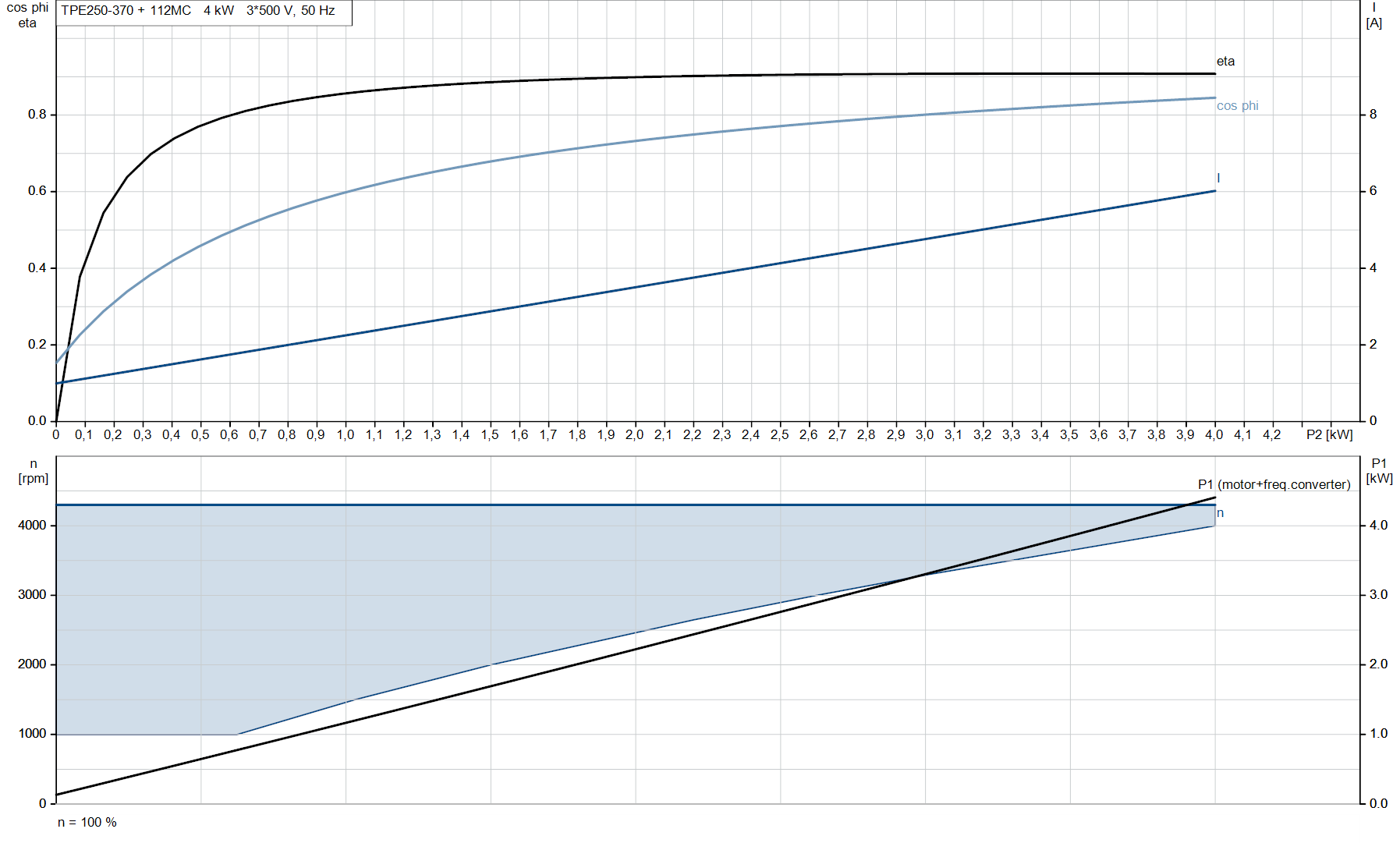

| Elektrotechniniai duomenys: | ||
| Variklio tipas: | 112MC | |
| Nominali galia – P2: | 4 kW | |
| Elektros tinklo dažnis: | 50 / 60 Hz | |
| Nominali įtampa: | 3 x 380-500 V | |
| Nominali srovė: | 7.60-6.10 A | |
| Cos fi – galios koeficientas: | 0.92-0.87 | |
| Nominalios apsukos: | 480-5900 rpm | |
| IE efektyvumo klasė: | IE5 | |
| Variklio našumas esant pilnai apkrovai: | 91.3 % | |
| Polių skaičius: | 0 | |
| Korpuso klasė (IEC 34-5): | IP55 | |
| Izoliacijos klasė (IEC 85): | F | |
| Integruota variklio apsauga: | ELEC | |
| Variklio Nr.: | 93115470 | |
| Kita: | ||
| Minimalaus efektyvumo koeficientas, MEI ≥: | 0.7 | |
| Neto masė: | 54.1 kg | |
| Bruto masė: | 72 kg | |
| Tiekimo tūris: | 0.39 m³ |
Gamintojas: Grundfos
