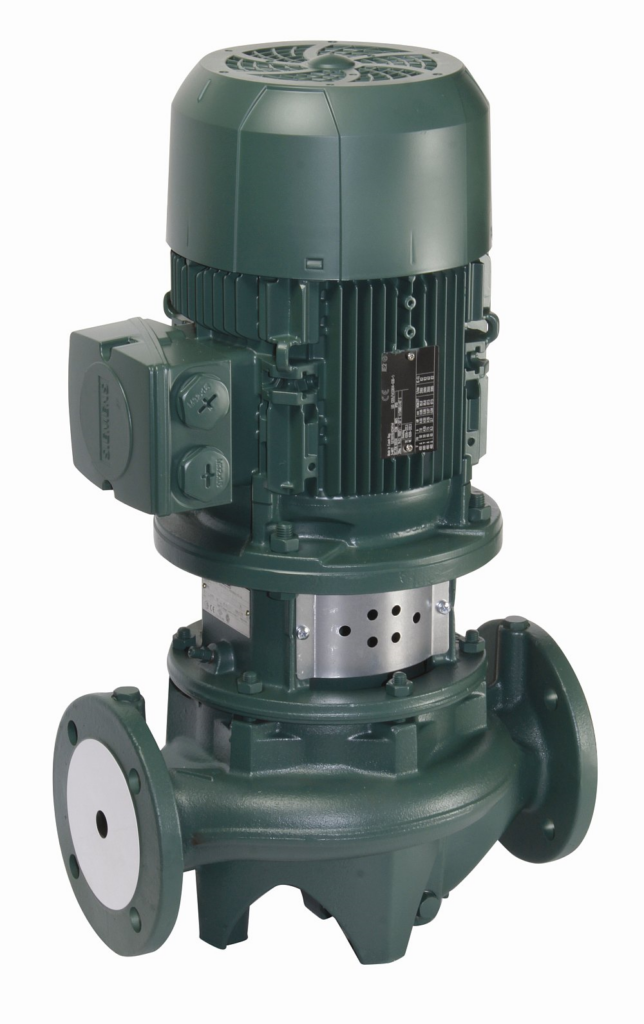

CP-G 65-2280/A/BAQE/3 IE3 SIURBLYS

Aprašymas

BENDRIEJI DUOMENYS

Paskirtis
Cirkuliaciniai siurbliai su IN-LINE tipo jungtimis, skirti naudoti civiliniuose ir pramoniniuose įrenginiuose: šildymo, oro kondicionavimo, šaldymo sistemose bei buitiniam karšto vandens tiekimui. Galimi viengubi ir dvigubi (tandeminiai) variantai.

Konstrukcinės savybės

• Įsiurbimo ir slėginės jungtys – flanšinės, PN 16, su srieginėmis angomis slėgio matavimo prietaisams prijungti

• Siurblio korpusas ir variklio laikiklis – iš ketaus

• Darbaratis – iš ketaus arba technopolimero

• Variklio velenas – iš nerūdijančiojo plieno

• Mechaninis veleno sandariklis – pagal skyrių „Veleno sandariklis (Shaft Seal)“

• Asinchroninis trifazis variklis, 2 polių, uždaro tipo, aušinamas išorine ventiliacija

Apsaugos klasė: IP55
Izoliacijos klasė: F

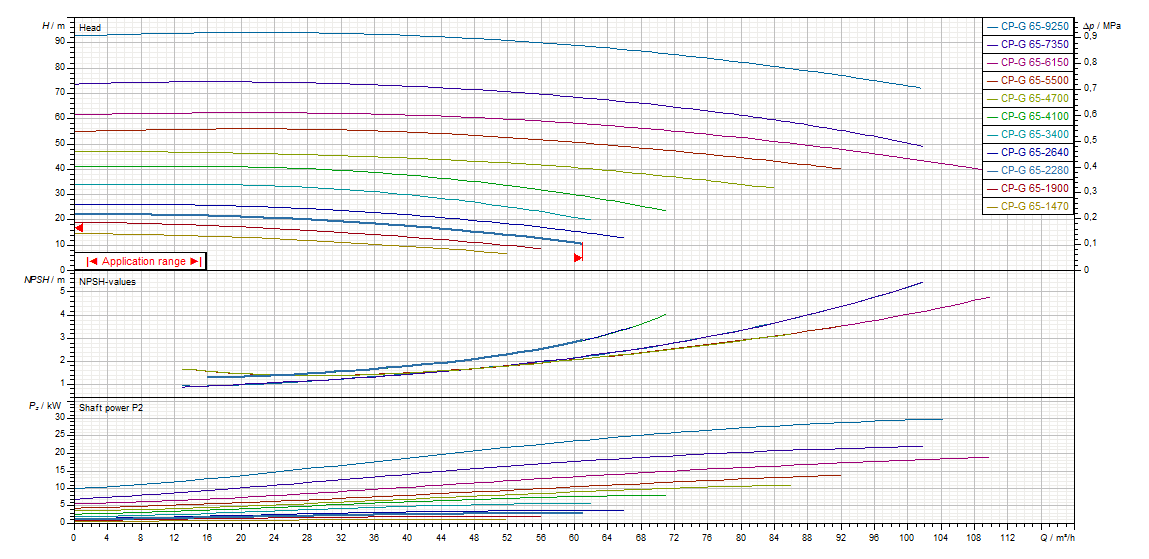

Darbo parametrai

• Darbinis našumo diapazonas: nuo 3,6 iki 420 m³/h

• Maksimalus slėgio aukštis: iki 102 m

Darbinio skysčio reikalavimai
Skystis turi būti švarus, be kietųjų dalelių ar abrazyvinių priemaišų, neklampus, neagresyvus, nekristalizuojantis, chemiškai neutralus, savo savybėmis artimas vandeniui.

Darbinio skysčio temperatūros diapazonas:

• nuo –10 °C iki +130 °C (DN 40–50)

• nuo –10 °C iki +140 °C (likusiam diapazonui)

Maksimali aplinkos temperatūra: +40 °C

Maksimalus darbinis slėgis:

• PN 10 – DN 40–50

• PN 16 – likusiam diapazonui

Flanšai: PN 16

Specialios versijos (pagal užsakymą):
Galimi kiti įtampos ir (arba) dažnio variantai.

Montavimas
Siurblys gali būti montuojamas su varikliu horizontaliai arba vertikaliai, su sąlyga, kad variklis visada būtų virš siurblio.
Modeliams, kurių P2 > 7,5 kW, leidžiamas tik vertikalus variklio montavimas.

Gamintojas: DAB
