EHSP5/05 I011 M5 E0 (220-240V) SIURBLYS

Produkto kodas: 44444 Kategorijos: , ,

Savisiurbis išcentrinis horizontalus daugiapakopis nerūdijančio plieno siurblys. Kodas: ETH11053445

Maksimalus įsiurbimo aukštis: 7 m

  • Maks. našumas (m3/val): 8
  • Įtampa, V: 230
  • Maks. kėlimo aukštis (m.): 56
  • Variklio galingumas (kW): 1.31
  • Garantija (mėn.): 24 mėnesiai

Kaina su PVM: Original price was: 517.82 €.Current price is: 466.04 €. PVM

-10%

Turite klausimų?

Kiekis:
Lyginti

Aprašymas

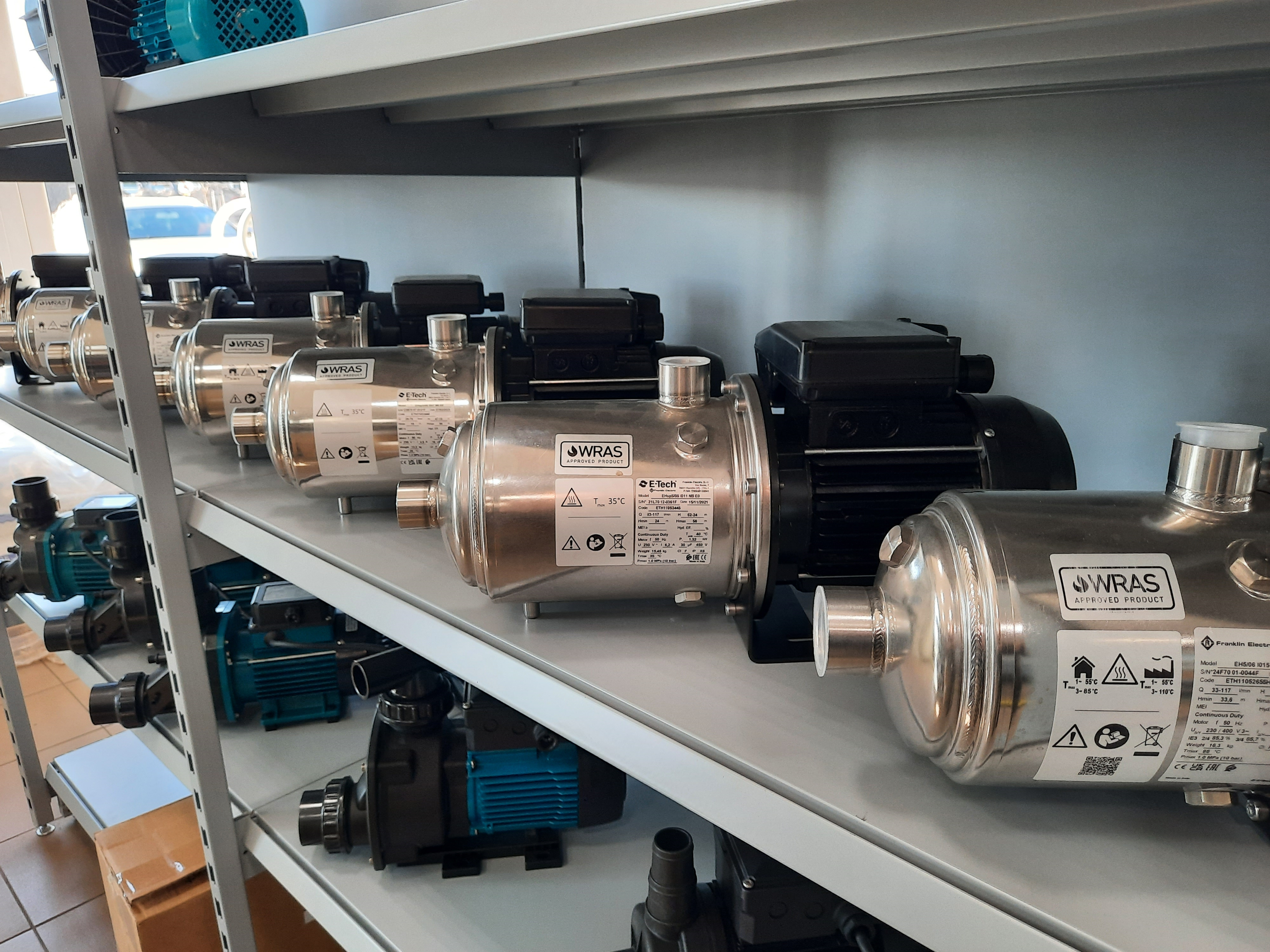

Franklin EHSP5/5 E-Tech serijos daugiapakopiai siurbliai pagaminti iš nerūdijančio plieno, išskirtinai tvirti, atsparūs korozijai ir ilgaamžiai. Siurbliai skirti pumpuoti švarų, chemiškai neagresyvų siurblio dalims vandenį. Šie daugiapakopiai siurbliai dažnai naudojami vandens paskirstymui, slėgio didinimui, drėkinimui, aušinimui bei oro kondicionavimo, mažose buitinėse ir pramoninėse vandens sistemose. Didelio našumo Franklin EHSP5/5 E-Tech siurbliai pasižymi aukštu efektyvumu ir yra itin paprastai naudojami. Franklin Electric siūlo aukštos kokybės techninius vandens tiekimo ir šalinimo sistemų sprendimus ne tik buitiniams, bet ir pramoniniams darbams.

Franklin EHSP5/5 E-Tech siurblių veikimo maksimali aplinkos temperatūra yra 40 °C, o siurbiamo skysčio temperatūra gali siekti 35 °C. Šių vandens siurblių maksimali manometrinė siurbiamoji galia – 56 m, todėl įrenginys idealiai tinka įvairiems vandens siurbimo darbams. Franklin EHSP5/5 E-Tech vandens siurblio konstrukcija leidžia pumpuoti skystį, sudarytą iš 50 g/m³ kiekio smėlio (ne daugiau). Įrenginys turi būti montuojamas gerai ventiliuojamoje, uždaroje patalpoje, kurioje siurblio veikimo netrikdytų blogos oro sąlygos.



NAUDOJIMO SRITYS IR YPATUMAI

Nerūdijančio plieno horizontalus daugiapakopis savisiurbis (EHsp) siurblys.

Naudojimo sritys:

  • Mažos buitinės ir pramoninės vandens sistemos
  • Buitinis vandentiekis
  • Vandens paskirstymas
  • Slėgio didinimas
  • Drėkinimas / Sodininkystė / Purkštuvai / Lietaus vandens gavyba
  • Pramonės įmonės
  • Plovimo įrenginiai
  • Aušinimas ir atšaldymas / Šildymas ir kondicionavimas / Oro kondicionavimo sistemos

Ypatumai:

  • Kompaktiškas, tvirtas, atspari korozijai konstrukcija
  • Aukščiausias efektyvumas ir našumas WRAS ir ACS patvirtinti
  • Darbo ratai ir difuzoriai yra pagaminti iš nerūdijančio plieno
  • Lengva priežiūra
  • Mechaninis sandariklis, tipas E0 = anglies grafitas / keramikinis aliuminio oksidas / EPDM: EHsp 3-5
  • Jungtys: Rp sriegis įvado ir išvado angai
  • Maksimalus darbinis slėgis: 10 barų
  • Maksimali aplinkos temperatūra: 40 ° C
  • Skysčio temperatūros diapazonas (EHsp): nuo 0 ° C iki 35 ° C
  • Garantuojamos hidraulinės charakteristikos pagal ISO standartą 9906: 2012, 3B klasė
  • Variklis: Vienfazis/ Trifazio variklio efektyvumo klasė IE3/ Asinchroninis, TEFC (visiškai uždaras, aušinamas ventiliatoriumi)/2 poliai/Variklio apsaugos klasė IP55/F izoliacijos klasė
  • Standartinė įtampa:• Vienfazis: 220–240 V ± 5% (variklyje įmontuota šiluminė apsauga)/• Trifazis: 220–240 V / 380–415 V ± 5% iki 3 kW (šiluminė apsauga turi būti įmontuota paleidimo skyde)/380-415 V / 660-690 V ± 5% nuo 4 kW (šiluminė apsauga turi būti įmontuota paleidimo skyde)
  • Paleidimų dažnis:• maks. 60 paleidimų per valandą, kai variklio galia iki 3 kW (su mažiausiai 1 min. pertrauka)/• maks. 30 variklių paleidimų per valandą, kai variklio galia nuo 4 kW (su mažiausiai 2 minučių pertrauka)



TECHNINIŲ SPECIFIKACIJŲ DUOMENYS

Elektrotechniniai

  • Naudojama galia – P1: 1310 W
  • Naudojama galia – P2: 1100 W
  • Elektros tinklo dažnis: 50 Hz
  • Srovė I: 6,1 A
  • Nominali įtampa: 1 x  220-240 V ± 5%
  • Apsaugos klasė: IP 55
  • Izoliacijos klasė: F

Hidrauliniai

  • Maksimalus našumas: 8,0 m³/h (133,3 l/min)
  • Maksimalus pakėlimo aukštis: 56,0 m
  • Maksimalus įsiurbimo aukštis: 7 m
  • Maksimalus darbinis slėgis: 10 bar

Medžiagos

  • Siurblio korpusas: Nerūdijantis plienas
  • Darbo ratai: Nerūdijantis plienas
  • Veleno sandariklis: mechaninis

Kiti

  • Aplinkos temperatūros intervalas: 0 .. 40 °C
  • Skysčio temperatūros intervalas: nuo 0 ° C iki 35 ° C
  • Maksimalus darbinis slėgis: 10 bar
  • Vamzdžio jungtis (įvadas/išvadas): 1 „/ 1″
  • Svoris: 14,4 kg



Gamintojas: FRANKLIN ELECTRIC

Kaip sumontuoti ir naudoti savisiurbį išcentrinį siurblį?

Kai jums reikia išgauti vandenį iš negilaus gręžinio, šulinio ar vandens kaupimo rezervuaro, o panardinamas siurblys šiam tikslui netinka, savisiurbis sausai statomas siurblys  bus geriausias jūsų pasirinkimas. Taigi, ką jūs turite žinoti pasirinkdami, montuodami tokią siurbimo sistemą? Priešingai nei panardinamuose siurbliuose, sausai montuojamuose siurbliuose nėra vandens slėgio, kuris padėtų pašalinti orą iš įsiurbimo sistemos ir siurblio vidaus. Todėl, jei sistemoje yra oro, kuris yra suspaudžiamos dujos, siurblys neveiks.

Dėl šios priežasties įsiurbimo vamzdžiai ir sausai montuojami siurbliai, kurie skirti pakelti vandenį iš lygio, esančio žemiau jų įsiurbimo angos, privalo būti pilnai užpildyti vandeniu prieš paleidžiant. Nepaisant to, eksploatacijos metu oras gali patekti į siurblio vidų, sukurdamas triukšmą ir kavitaciją – tiek nepageidaujamą žalingą poveikį, tiek sukeliantį priešlaikinį gedimą. Nors yra keletas savaiminio užpildymo tipų, dažniausiai naudojamas kai įsiurbimo sistemoje įrengiamas atbulinis vožtuvas. Priklausomai nuo paskirties, pats siurblys gali būti vienos pakopos arba daugiapakopis, tačiau užpildymo sistema išliks ta pati nepriklausomai nuo pakopų skaičiaus.



Esminiai dalykai, kuriuos reikia atsiminti, montuojant savisiurbį siurblį:

• Siurblį įrenkite kuo arčiau siurbimo šaltinio;
• Jei įsiurbimo vamzdis ilgesnis nei 10 m, naudokite vidinį vamzdžio skersmenį, didesnį nei siurblio įsiurbimo jungties. Pavyzdžiui, jei siurblio įvadas 1″, naudokite įsiurbimo vamzdį G 1 1/4 (DN 32);
• Įsiurbimo vamzdis turi būti visiškai sandarus ir nukreiptas į viršų, kad būtų išvengta oro tarpų susidarymo;
• Jei siurblys yra aukščiau vandens lygio, sumontuokite įsiurbimo vamzdžio apačioje atbulinį vožtuvą su filtru, kuris visada turi būti panardintas (arba atbulinį vožtuvą ant siurblio įsiurbimo jungties);
• Jei naudojate lanksčias žarnas, naudokite sustiprintą spiralinę įsiurbimo žarną, kad žarna nesusispaustų dėl siurbimo vakuumo;
• Norėdami išsiurbti iš akumuliacinės talpos, sumontuokite atbulinį vožtuvą;
• Jei (geodezinis) pakėlimas išėjimo angoje yra didesnis nei 15 m, tarp siurblio ir uždarymo vožtuvo sumontuokite atbulinį vožtuvą, kad apsaugotumėte siurblį nuo galimų vandens hidraulinių smūgių ir išvengtumėte pašalinių dalelių patekimo į siurblį.



Savisiurbio siurblio nepertraukiamam veikimui užtikrinti būtinos sąlygos:

• Įsiurbimo vamzdis ir visos jungtys turi būti visiškai hermetiškos, t.y. nelaidžios vandeniui ir panardintos visą laiką į siurbiamą vandenį;
• Įrenkite išmetimo vamzdžio vertikalią atkarpos dalį virš siurblio išleidimo angos;
• Prieš paleidžiant siurblį, vamzdis iki atbulinio vožtuvo ir siurblio korpusas turi būti visiškai užpildyti švariu vandeniu.



Savisiurbio siurblio sumontavimo schema



Sistemos komponentai:

A1, A2: Siurblio užpildymo vandeniu angos;
A3:        Vandens išleidimo iš siurblio anga;
Hs:        Įsiurbimo aukštis (vertikalus atstumas nuo vandens paviršiaus iki siurblio įsiurbimo ašies vidurio, metrais). Hs (maksimalus siurblio įsiurbimo aukštis) reikšmes gamintojai dažniausiai nurodo siurblio techninėse specifikacijose arba ant siurblio esančiose duomenų lentelėse;
1:           Vamzdžio atrama;
2:           Lanksti jungtis;
3-5:       Atbulinis vožtuvas;
4:           Ventilis (sklendė).
