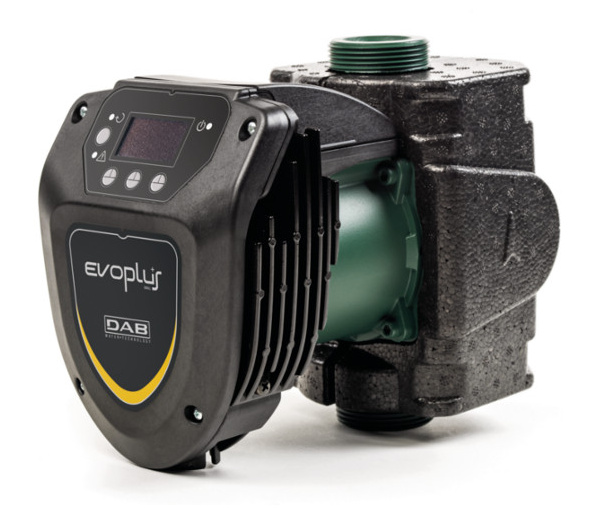

EVOPLUS 40/180 M SIURBLYS

Aprašymas

TECHNINIAI DUOMENYS

• Darbinis srauto debitas (Q): nuo 2 m³/h iki 6,106 m³/h
• Kėlimo aukštis (H): iki 4,186 m
• Pumpuojamas skystis: švarus, be kietųjų dalelių ir mineralinių alyvų, neklampus
• Didžiausias glikolio kiekis: iki 30 %
• Skysčio temperatūros ribos: nuo –10 °C iki +110 °C
• Didžiausias darbinis slėgis: 16 bar (1600 kPa)
• Prijungimo tipas: vidinis sriegis 1 ½″ ir 2″ arba flanšas DN 32, 40 su PN 6 ar PN 10
• Variklio apsaugos klasė: IP 44
• Variklio izoliacijos klasė: F
• Energinio efektyvumo indeksas (EEI): ≤ 0,23
• Darbaratis: pagamintas iš technopolimero
• Vienfazė elektros įtampa: 230 V, 50 Hz
• Montavimo būdas: fiksuotas, su horizontalia variklio ašimi

PASKIRTIS

• Elektroninis šlapiarotoris cirkuliacinis siurblys, skirtas vandens cirkuliacijai gyvenamosios ir komercinės paskirties pastatų sistemose.
• Galimas ir dvigubas modelis, kuris standartiškai tiekiamas su integruotu atbuliniu vožtuvu išleidimo pusėje, apsaugančiu nuo vandens recirkuliacijos, kai siurblys neveikia. Vienguba versija tiekiama su šilumos izoliacijos apvalkalu.
  Yra galimybė valdyti nuotoliniu būdu naudojantis DConnect paslauga (DConnect valdymo dėžutė tiekiama atskirai).

KONSTRUKCIJA

SIURBLIO KONSTRUKCIJA
Cirkuliacinis siurblys su hidrauline dalimi iš ketaus. Tiesiaeigės įsiurbimo ir išleidimo jungtys. Darbaratis – iš technopolimero.
Evoplus Small serijos siurbliai gali būti viengubi (su srieginiu arba flanšiniu prijungimu) arba dvigubi (tik su flanšiniu prijungimu).

VARIKLIO KONSTRUKCIJA
Sinchroninis elektrinis variklis su šlapiuoju rotoriu ir nuolatiniu magnetu. Variklio velenas – iš aliuminio, sumontuotas ant grafitinių guolių, suteptų pumpuojamu skysčiu. Nerūdijančiojo plieno apsauginis cilindras.

ELEKTRONIKOS KONSTRUKCIJA
Pilko atspalvio OLED ekranas. Keturi valdymo mygtukai, LED indikatoriai, rodantys siurblio būseną ir klaidas.
Įmontuota dažnio keitimo (VFD) funkcija leidžia optimizuoti energijos sąnaudas.

Valdymo režimai:

• proporcinio slėgio skirtumo reguliavimas,
• pastovaus slėgio skirtumo reguliavimas,
• pastovaus greičio kreivės režimas,
• pastovaus temperatūros skirtumo režimas,
• ekonominis režimas (sumažina nustatymus iki 50 %).

Galima integracija į valdymo sistemas per išorinį 0–10 V signalą, PWM signalą, taip pat per ModBus protokolą naudojant daugiatikslį modulį. Prisijungimas prie LonBus tinklo galimas per papildomą ryšio modulį (standartiškai tiekiamas dviguboje versijoje).

Gamintojas: DAB
