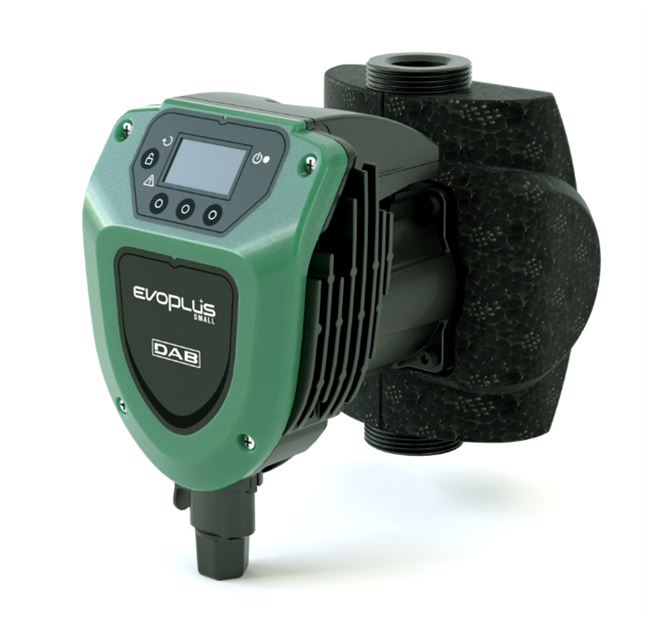

EVOPLUS SMALL 110/180 32M SIURBLYS

Aprašymas

Elektroninis šlapiojo rotoriaus cirkuliacinis siurblys, skirtas vandens cirkuliacijai gyvenamosios bei komercinės paskirties pastatų šildymo ir šaldymo sistemose.

Taip pat tiekiamas dvigubas modelis, su integruotu atbuliniu vožtuvu išleidimo angoje (standartinė komplektacija), kad būtų išvengta vandens recirkuliacijos per neveikiantį siurblį.
Viengubas modelis tiekiamas su termoizoliaciniu gaubtu.
Galimas nuotolinis valdymas per DConnect paslaugą (DConnect Box įsigyjamas atskirai).

Siurblio konstrukcinės ypatybės

• Cirkuliacinis siurblys su ketaus hidrauline dalimi

• Linijinio tipo (in-line) įsiurbimo ir išleidimo angos

• Darbaratis – technopolimerinis

• Serija Evoplus Small tiekiama tiek viengubo, tiek dvigubo tipo versijomis:

  • flanšinėmis įsiurbimo ir išleidimo jungtimis,

  • arba srieginėmis jungtimis (tik viengubam modeliui).

Variklio konstrukcinės ypatybės

• Sinchroninis elektrinis variklis su šlapiuoju rotoriu ir nuolatiniais magnetais

• Aliuminio velenas, sumontuotas ant grafitinių įvorių, kurios tepamos pumpuojamu skysčiu

• Nerūdijančio plieno variklio apsauginis cilindras (liner)

Elektroninės dalies konstrukcinės ypatybės

• Pilko atspalvio OLED ekranas

• Keturi valdymo mygtukai, LED indikatoriai, rodantys siurblio būseną, bei klaidos signalizacijos LED

• Įdiegta dažnio keitimo (VFD) funkcija energijos taupymui

• Valdymo režimai:

  • proporcinis diferencialinis slėgis (Δp-v),

  • pastovus diferencialinis slėgis (Δp-c),

  • pastovaus greičio kreivė,

  • pastovios diferencialinės temperatūros režimas,

  • ekonominis režimas (Economy function).

• Galimas jungimas prie valdymo sistemų per ModBus protokolą naudojant daugiafunkcinį modulį

• Valdymas taip pat galimas per išorinį signalą 0–10 V, PWM signalą arba LonBus tinklo protokolą (naudojant papildomą komunikacijos modulį)

• Daugiafunkcis modulis tiekiamas standartiškai kartu su dvigubu modeliu

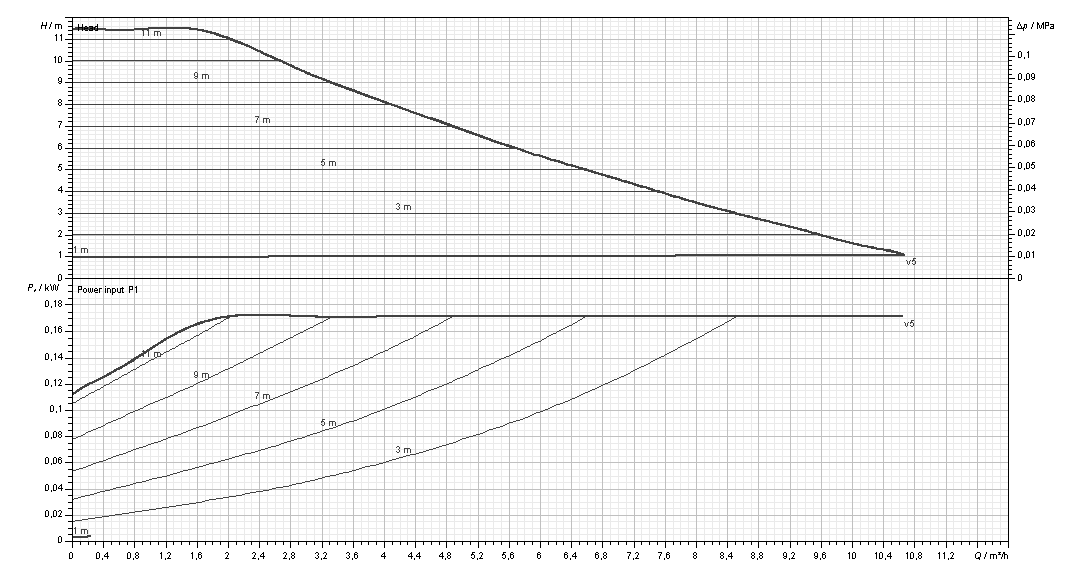

Techniniai duomenys

Našumas (srauto diapazonas): nuo 2 m³/h iki 10,67 m³/h
Kėlimo aukštis: iki 11,47 m
Pumpuojamo skysčio tipas: švarus vanduo, be kietųjų priemaišų ir mineralinių alyvų, neklampus
Glikolio koncentracija (maks.): iki 30 %
Skysčio temperatūros diapazonas: nuo -10 °C iki +110 °C
Darbinis slėgis (maks.): 16 bar / 1600 kPa
Jungtys: srieginės 1 1/2″ ir 2″ arba flanšinės DN 32, DN 40 (PN 6, PN 10)
Variklio apsaugos klasė: EEI ≤ 0,23
Variklio izoliacijos klasė: IP 44
Energijos efektyvumo indeksas: F
Darbaratis: technopolimeras
Maitinimo įtampa (vienfazis): 230 V – 50 Hz
Montavimo tipas: fiksuotas, su horizontalia variklio ašimi

Gamintojas: DAB
