NCBZ2P32-160N/B SIURBLYS

Aprašymas

NORMALIZUOTAS IŠCENTRINIS ELEKTROS SIURBLYS – 2900 aps./min

Modelis: NCBZ2P 32-160NB

APRAŠYMAS

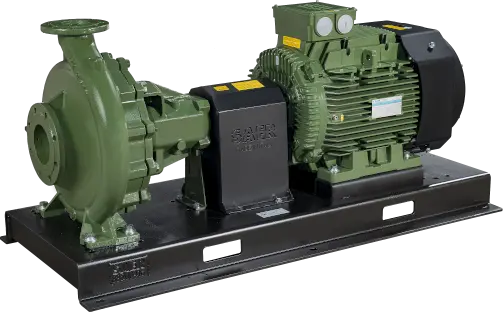

Pilnai sukomplektuotas elektros siurblys su elastinga mova ir pagrindu, su ašiniu įsiurbimu ir siurblio korpusu, kurio matmenys atitinka EN 733 standartą.
Tinkamas naudoti cirkuliacinėse sistemose, šildymo, šilumos grąžinimo, vandens tiekimo bei slėgio palaikymo sistemose.
Pagaminta Italijoje.

PASKIRTIS

Cirkuliacija, šildymas, oro kondicionavimas, šilumos grąžinimas, vandens tiekimo ir slėgio palaikymo sistemos.

KONSTRUKCINĖS SAVYBĖS

• Atitraukiamo tipo konstrukcija („back pull-out“): variklio ir besisukančių siurblio dalių mazgas gali būti išimtas neatsijungiant siurblio korpuso nuo sistemos vamzdyno.
  (Tarpinė mova reikalinga ir tiekiama pagal užsakymą.)

• Hidraulinė dalis: siurblio korpuso matmenys ir našumo charakteristikos atitinka EN 733 standartą (nurodytiems dydžiams).
  Dinamiškai subalansuotas uždaras sparnuotės ratas su balansavimo angomis ašinės jėgos kompensavimui.
  Velenas – nerūdijančio plieno.

SPARNUOTĖ

• Medžiaga: ketaus EN-GJL-250

• Veleno medžiaga: nerūdijantis plienas AISI 431 (1.4057)

• Sparnuotės skersmuo: 165 mm

FLANŠAI

• Tipas: UNI EN 1092-1/2

• Išleidimo jungtis: DN 32 – PN10/16

• Įsiurbimo jungtis: DN 50 – PN10/16

VARIKLIS

• Tipas: SAER MT2 – IE3 – 112-2P-5.5, pagamintas Italijoje

• Nominali galia: 4 kW

• Įtampa / Dažnis / Fazės: 400 V / 50 Hz / 3~

• Polių skaičius: 2

• Naudingumo koeficientas: 88,1 %

• Efektyvumo klasė pagal IEC 60034-30: IE3

• Izoliacijos klasė: F

• Apsaugos klasė: IP55

DAŽYMAS

Dvikomponentė epoksidinė danga, tinkama kontaktui su geriamuoju vandeniu.
Atsparumas korozijai atitinka EN 12944-6 ciklą C3 (vidutinė trukmė); pagal užsakymą – C5 (vidutinė trukmė).

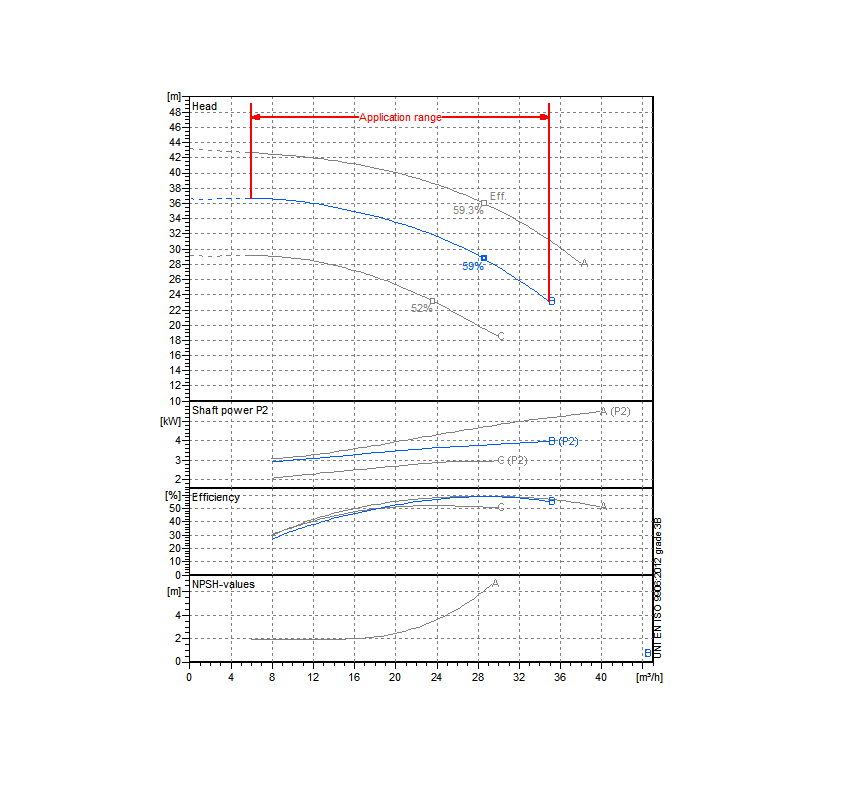

DARBO DUOMENYS

• Siurblio našumas: Qmax = 34,962 m³/h

• Maks. reikalinga galia pagal charakteristikos kreivę: P2max = 3,9679 kW

• Pumpuojamo skysčio temperatūra: –15 °C iki +120 °C

• Didžiausias darbinis slėgis (įsiurbimo slėgio ir uždarymo aukščio suma): PN10 (pagal užsakymą PN16)

• Didžiausia aplinkos temperatūra: 40 °C (dėl didesnės – kreiptis į gamintoją)

MONTAVIMO IR EKSPLOATAVIMO YPATYBĖS

• NCBZ serijos siurbliai montuojami horizontalia ašimi.

• Dėl papildomos informacijos rekomenduojama kreiptis į SAER techninę tarnybą.

• Šiame techniniame lape, kataloge ir vardinėje lentelėje pateikti duomenys galioja nuolatiniam darbui su švariu vandeniu
  (tankis – 1000 kg/m³, kinematinė klampa – 1 mm²/s, temperatūra – 20 °C).

PAPILDOMA ĮRANGA (PAGAL UŽSAKYMĄ)

• Priešflanšų komplektas

NAŠUMO PAKLAIDOS

• Siurbliai: pagal UNI EN ISO 9906:2012, 3B klasė (kitos klasės – pagal užsakymą)

• Varikliai: pagal IEC 60034-1

Gamintojas: SAER
