PULTAS VALDYMO CU302

Aprašymas

Valdiklis „CU 302“ yra skirtas „SQE“ panardinamųjų siurblių stebėsenai ir valdymui gyvenamosios paskirties vandentiekio sistemose. Paprasta naudotojo sąsaja ir integruotas „Bluetooth“ modulis užtikrina lengvą montavimą bei konfigūravimą. „Bluetooth“ ryšys su programėle „Grundfos GO“ suteikia plačias nustatymų ir stebėsenos galimybes. „CU 302“ yra iš anksto sukonfigūruotas palaikyti pastovų slėgį – tai dažniausiai naudojama funkcija, veikianti „junk ir siurbk“ (angl. plug-and-pump) principu, leidžiančiu sutaupyti laiko pradinio paleidimo metu. Kitoms reikmėms valdiklis siūlo keletą valdymo režimų, kuriuos galima pasirinkti ir nustatyti per „Grundfos GO“ programėlę. Ši programėlė palengvina konfigūravimą ir leidžia montuotojams parengti itin našias sistemas.

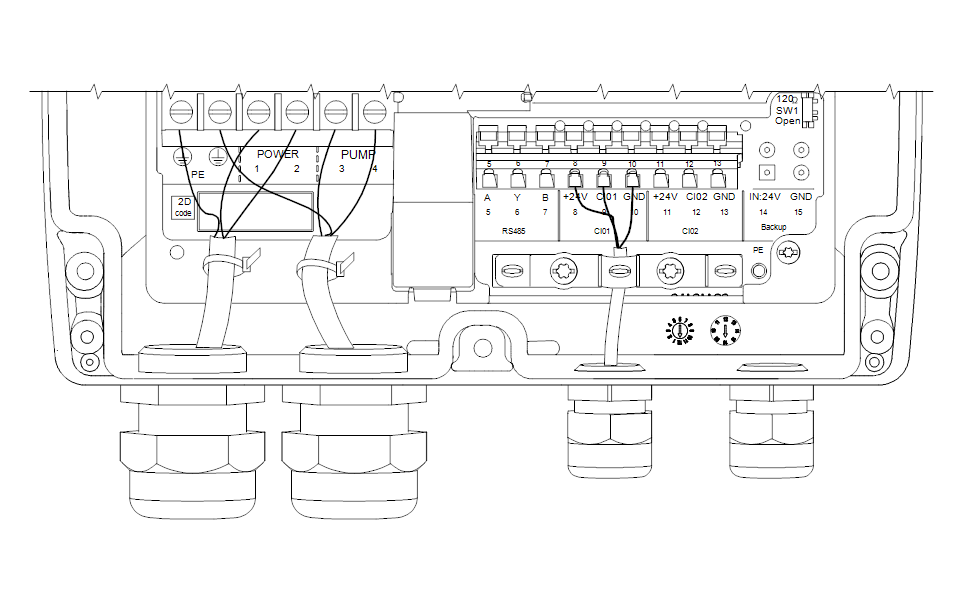

„CU 302“ su siurbliu komunikuoja per maitinimo kabelį. Šis duomenų perdavimo principas vadinamas elektros linijos ryšiu (angl. power-line communication), todėl siurbliui prijungti nereikia jokių papildomų kabelių. Programėlė „Grundfos GO“ pateikia išsamią informaciją ir žurnalus, padedančius montuotojui nustatyti pagrindinę gedimo priežastį įvykus avarijai. Be to, nuotolinei sistemos stebėsenai per „Grundfos Connect“ arba kitą SCADA sistemą valdiklis gali naudoti „Wi-Fi“, „GENIbus“ arba „Modbus“ sąsajas. Nuotolinė stebėsena sutaupo laiko tikrinant įrenginius. „CU 302“ turi maitinimo bei siurblio jungtis ir du konfigūruojamus įėjimus bei išėjimus. Valdiklio ekrane rodoma:

• • sistemos būsenos indikacija;
  • pavojaus signalų (aliarmų) ir įspėjimų indikacija.

Siurblį galima įjungti ir išjungti tiesiog valdiklio skydelyje. Valdiklis taip pat gali rodyti su konkrečiu pritaikymu susijusių duomenų rodmenis. Be to, galima reguliuoti nustatytąją vertę (setpoint).

Naudojant „Grundfos GO“ arba nuotolinę stebėseną, pasiekiami šie duomenų žurnalai:

• • pavojaus signalai ir įspėjimai (50 įrašų);
  • montavimo žurnalas (užpildomas montuotojo);
  • istoriniai duomenys už skirtingus laikotarpius (bendri, šiandienos ir vakarykščiai):
    • • veikimo laikas;
      • paleidimų skaičius;
      • energijos sąnaudos;
      • perpumpuotas tūris (jei prijungtas debitmatis).

„CU 302“ rodo įspėjimus ir pavojaus signalus valdiklio ekrane. Programėlėje „Grundfos GO“ pateikiama papildoma informacija apie šiuos įvykius bei rekomenduojami jų sprendimo būdai.

SPECIFIKACIJOS

Techniniai duomenys

Sertifikatai: CE,EAC,RCM,UKCA
Cable gland entry: 2xPG11 + 2xPG21

Medžiagos

Spintos medžiaga: Plastic

Įrengimas

Aplinkos temperatūros intervalas: -20 .. 50 °C
Relative humidity: 5-95 %
Spintos montavimas: Montavimas ant sienos
Įžeminimas: PE

Elektrotechniniai duomenys

Elektros tinklo dažnis: 50 / 60 Hz
Nominali įtampa: 1 x 90-240 V
Rated current: 12.5 A
Korpuso klasė (IEC 34-5): IP55
Reikalingas atsarginis saugiklis: 16 A
IEC code battery designations: CR2032
Battery chemistry: LITHIUM

Valdikliai

Slėgio jutiklis: N

Kita

Neto masė: 1.24 kg
Bruto masė: 1.51 kg
Tiekimo tūris: 0.006 m³

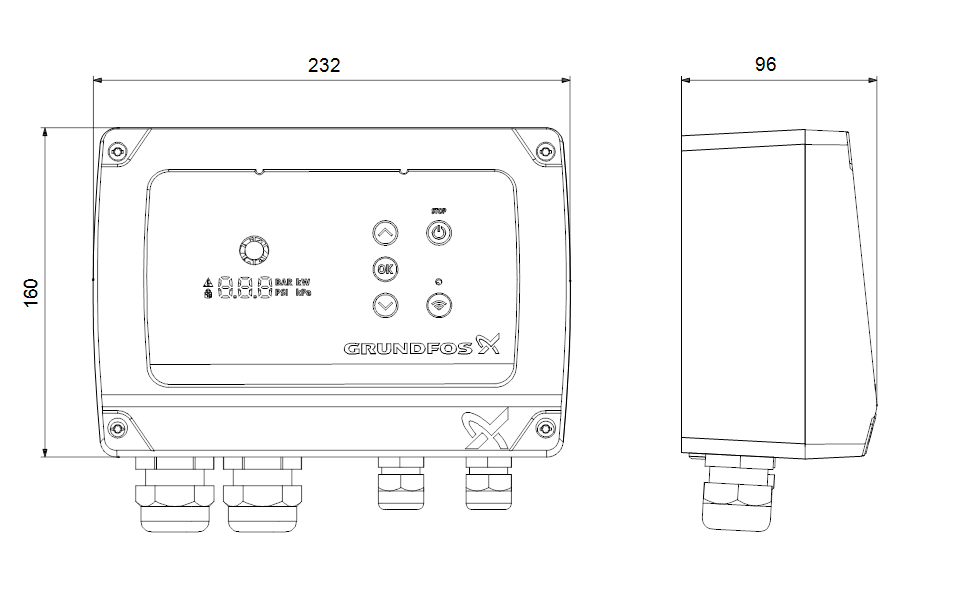

Bendras aukštis: 160 mm
Bendras plotis: 232 mm

Gamintojas: Grundfos
