Aprašymas

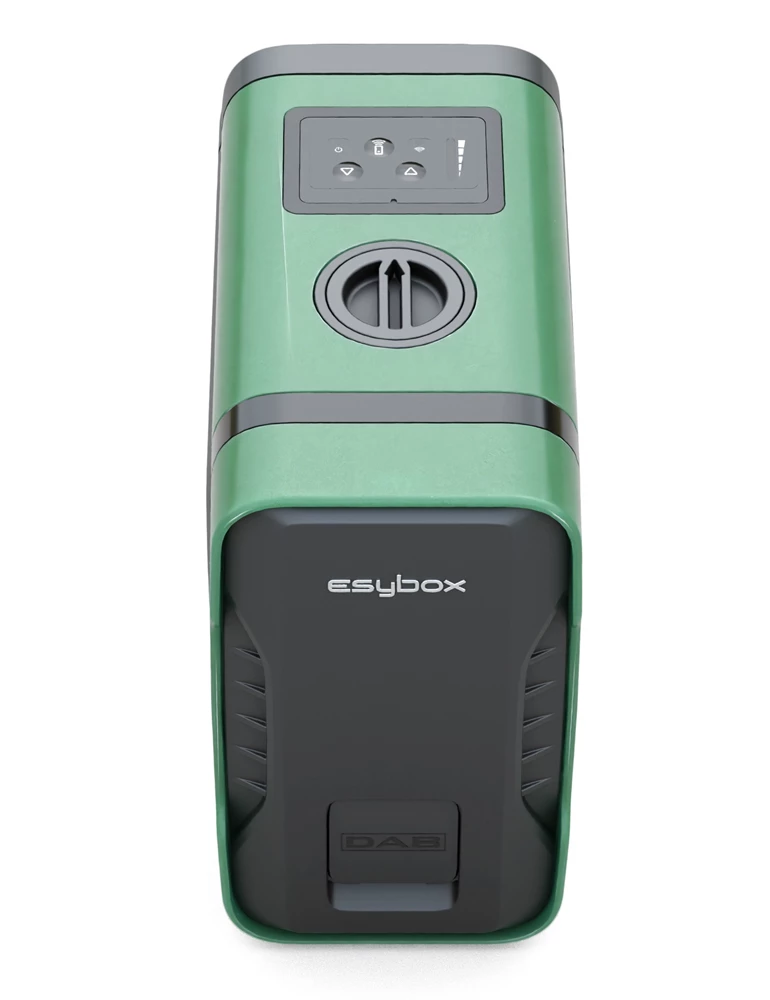

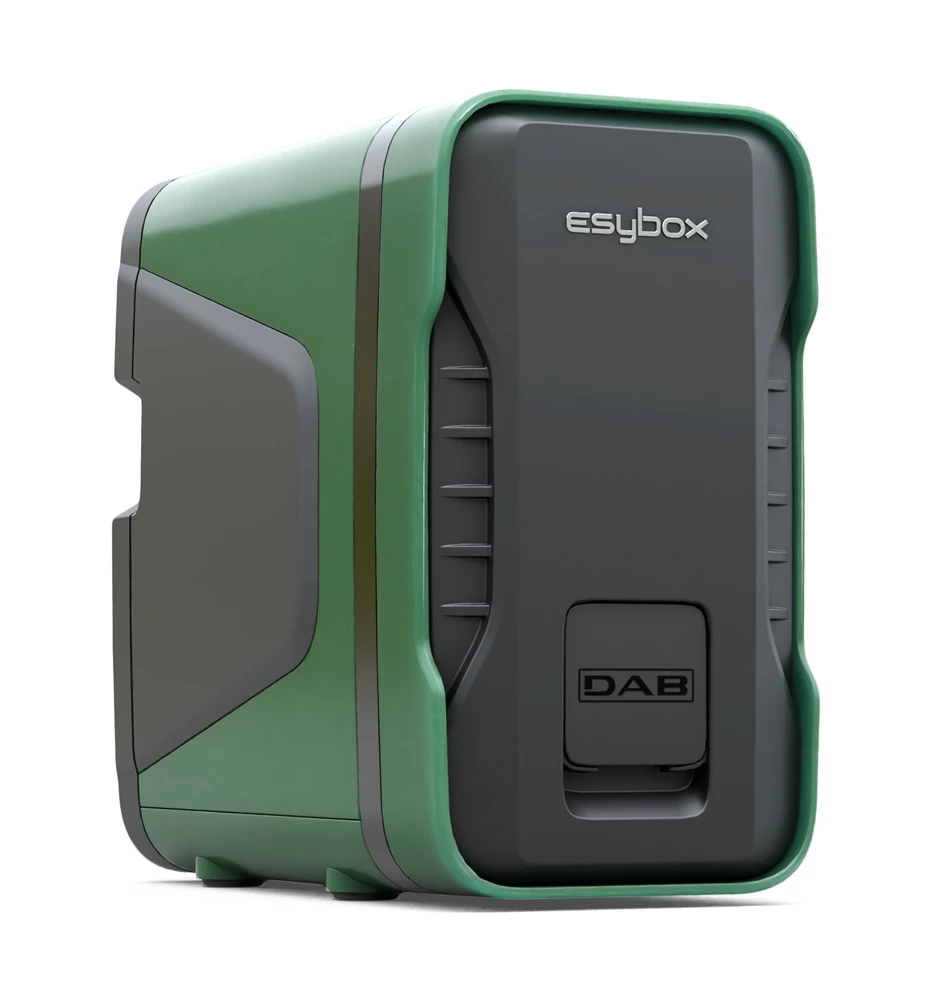

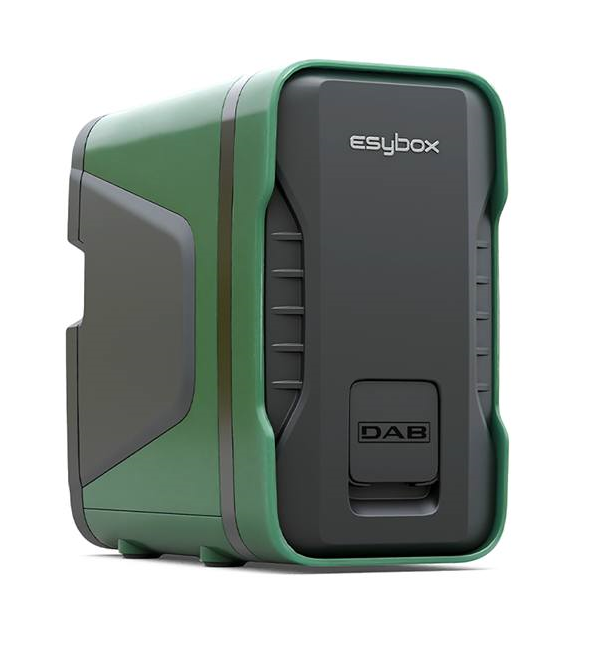

ESYBOX POP — elektroninė kompaktiška vandens slėgio kėlimo ir palaikymo sistema, skirta mažiems gyvenamiesiems objektams (butams, kotedžams, nedideliems namams). Įrenginys suderina profesionalų našumą ir tylią veiką, todėl ypač tinka montavimui prie namų vandentiekio, siekiant pagerinti vandens slėgį dušuose, čiaupuose ir kitose namų vandentiekio sistemos vietose.
Paskirtis (taikymo sritys)
- Vandens slėgio didinimas ir palaikymas mažose gyvenamosiose patalpose
- Dušų, maišytuvų ir buitinės įrangos aprūpinimas pastoviu komfortišku slėgiu
- Galima naudoti kaip integruotą sprendimą į namų vandentiekio sistemas (kur leidžiama prijungti prie viešo vandentiekio)
Konstrukcija ir medžiagos
- Korpusas: garsą sugeriantis ABS plastiko apsauginis korpusas, užtikrinantis mažesnį triukšmą ir patikimą mechaninę apsaugą
- Darbo ratas/mentės: technopolimerinės mentės (impeller), atsparios korozijai ir įbrėžimams, tinkamos švariems, neabrazyviniams skysčiams

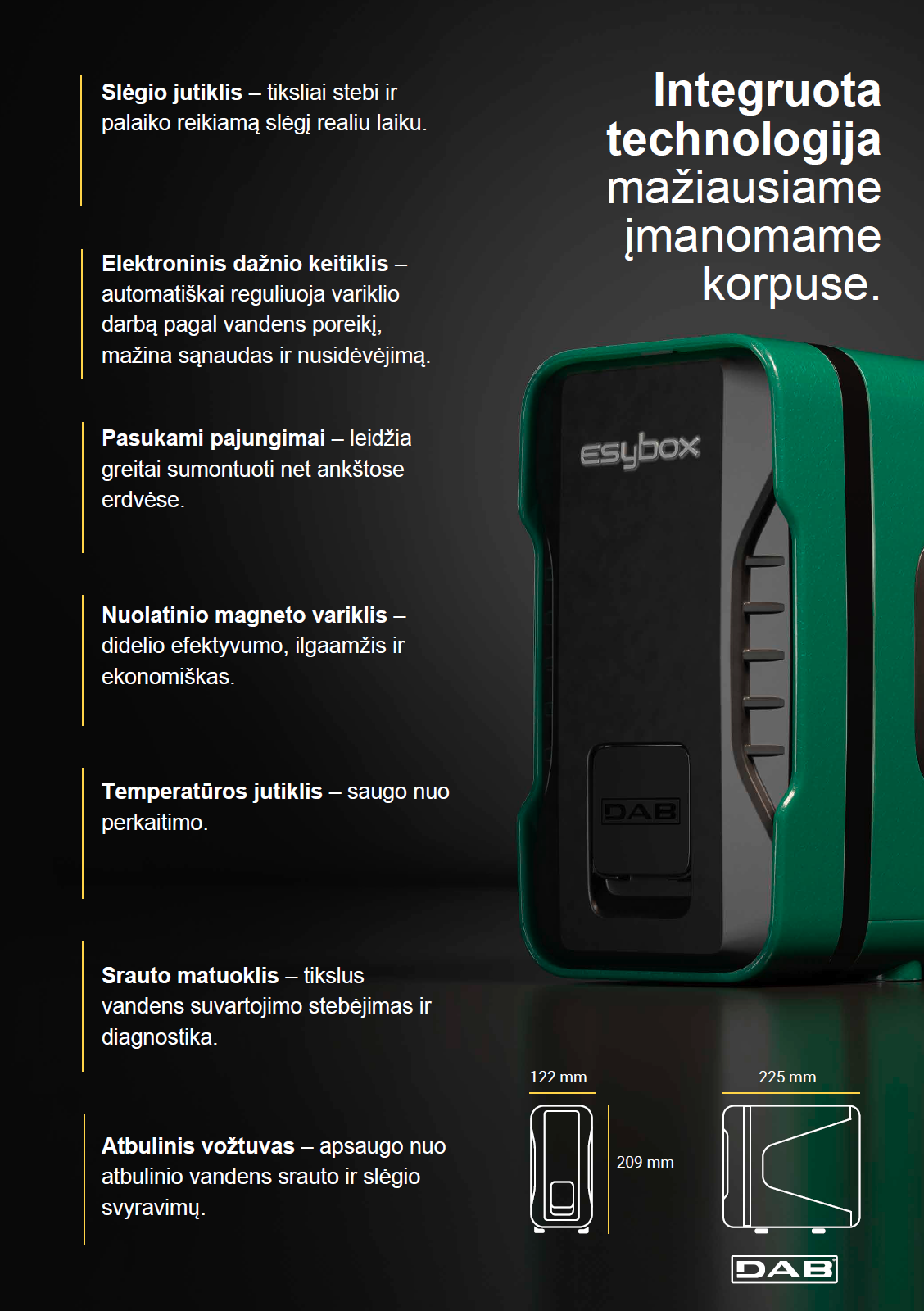

- Atbulinis vožtuvas/jutikliai: integruotas atbulinis vožtuvas, įrenginys su temperatūros, srauto ir slėgio jutikliais
- Variklio apvalkalas: nerūdijančio plieno apvalkalas, užtikrinantis ilgaamžiškumą ir apsaugą nuo aplinkos poveikio
Hidraulinė dalis ir variklis
- Variklis: nuolatinio magneto (Permanent Magnet, PM) variklis, aušinamas pumpuojamu skysčiu (vandeniu). Vandeniu aušinama konstrukcija sumažina triukšmą ir padidina efektyvumą
- Valdymas: variklis valdomas dažnio keitikliu, leidžiančiu kintamą apsukų režimą, kas suteikia didesnį energijos taupymą ir tolygų slėgio reguliavimą

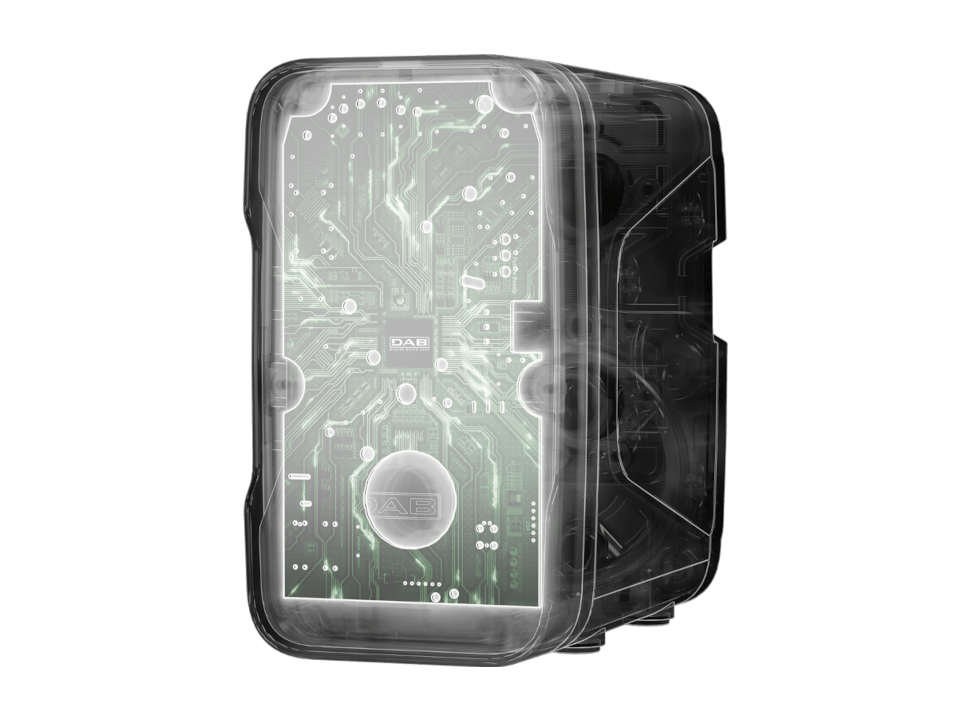

Elektronika ir apsaugos funkcijos
Įrenginyje yra integruotas dažnio keitiklis bei elektroninis valdymas su šiais apsaugos ir funkcionalumo elementais:
- Apsauga nuo sausojo veikimo (automatic dry-run shut-off);
- Apsauga nuo viršsrovio (excessive current protection);
- Apsauga nuo netipinių (abnormal) įtampos svyravimų;
- Terminis išjungimas esant perkaitimui;
- Apsauga nuo užstrigimo (stall protection);
- Anti-cycling funkcija — sistemos paleidimų/stabdymų dažnio stebėjimas ir nuotėkio/avarinės būklės aptikimas;
- Apsauga nuo hidraulinio smūgio (water hammer) dėka dažnio valdymo funkcijos;
- Anti-freeze režimas: kai sistemos temperatūra nukrenta žemiau 5 °C, siurblys periodiškai aktyvuojamas, kad apsaugotų hidraulinę dalį nuo užšalimo;
- Techninės atitikties nuorodos: atitinka CEI 2-3 ir CEI 61-69 (EN 60335-2-41) standartus.

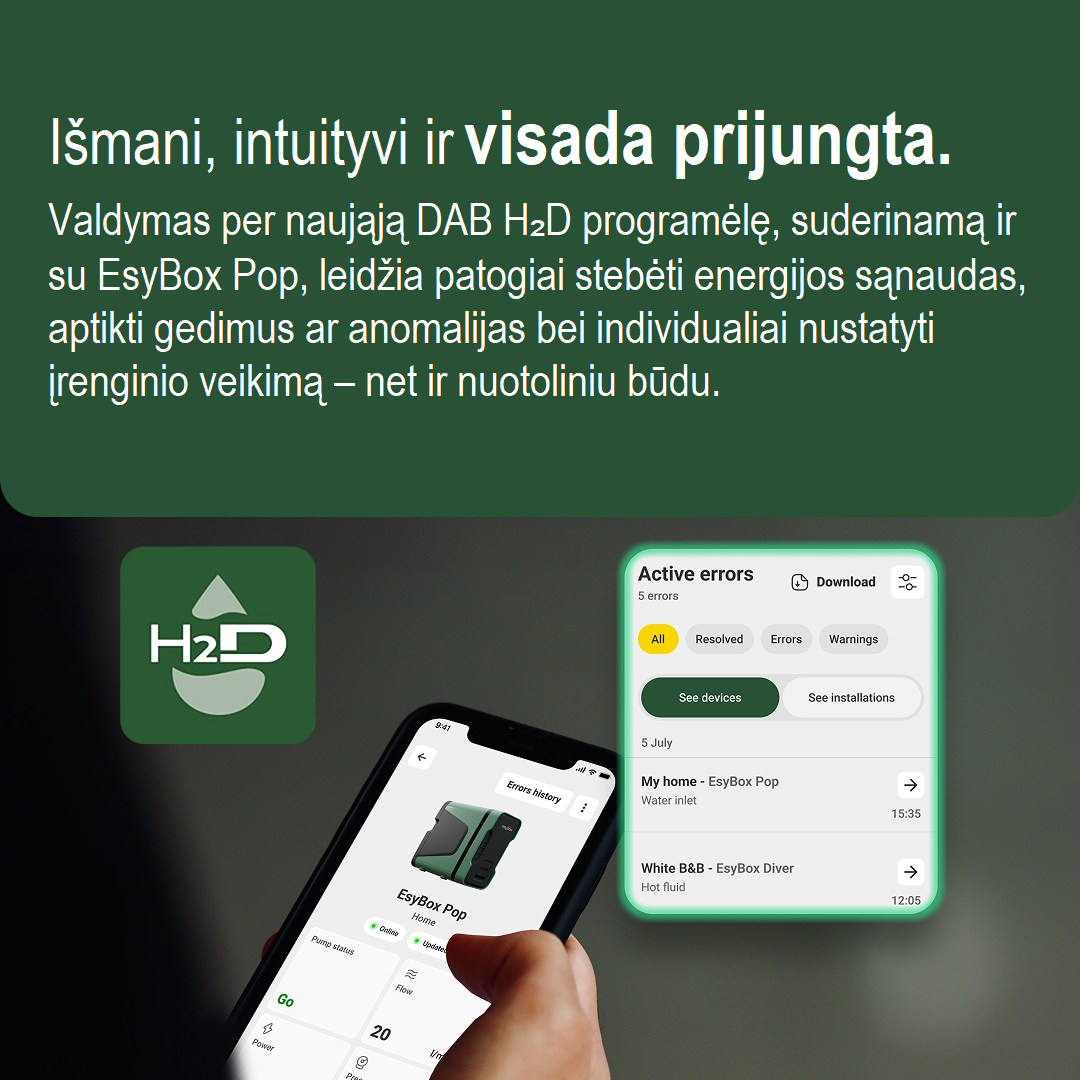

Integruota ryšio (connectivity) funkcija ir H2D platforma

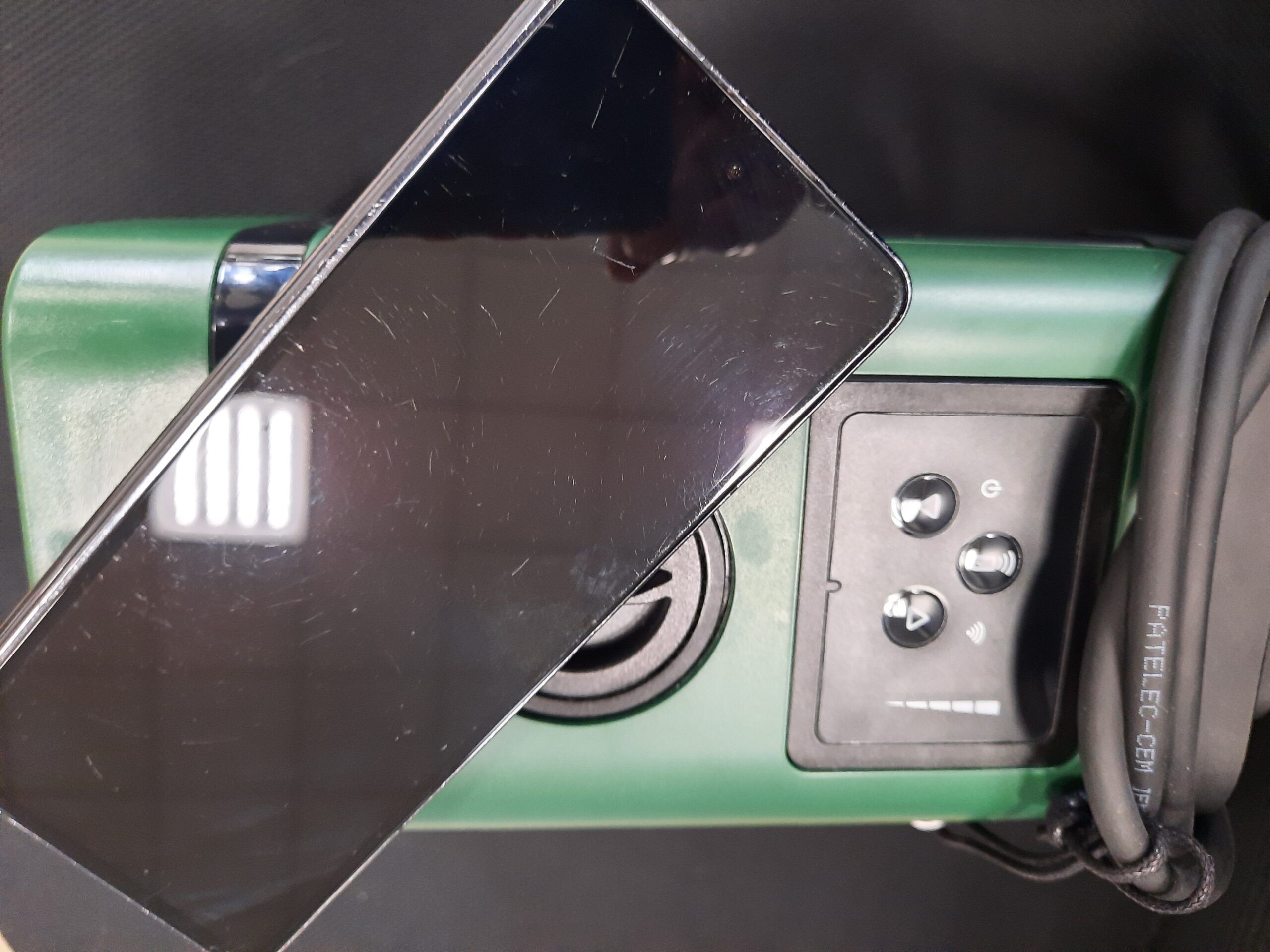

ESYBOX POP turi integruotą galimybę prisijungti prie interneto ir būti valdoma per mobilią / stacionarią H2D platformą. Svarbiausi privalumai:
- Pilnas parametrų konfigūravimas ir diagnostika per programėlę;
- Nuotolinis stebėjimas (būsenos rodymas, perspėjimai, gedimų istorija, energijos suvartojimo duomenys);
- Greita pradinė prijungimo ir konfigūracijos vedlyje (guided online connection);
- Komforto režimai naudotojams (Power Shower, Good Night — tylus režimas, Holiday Mood — taupymo režimas);
- Balso asistentų palaikymas (pvz., Alexa, Google Home) tam tikroms funkcijoms aktyvuoti;
- H2D platforma skirta tiek profesionalams (išplėstas parametrų valdymas, darbo optimizavimas), tiek galutiniams naudotojams (komfortas, energijos taupymas).
Montavimas ir priedai

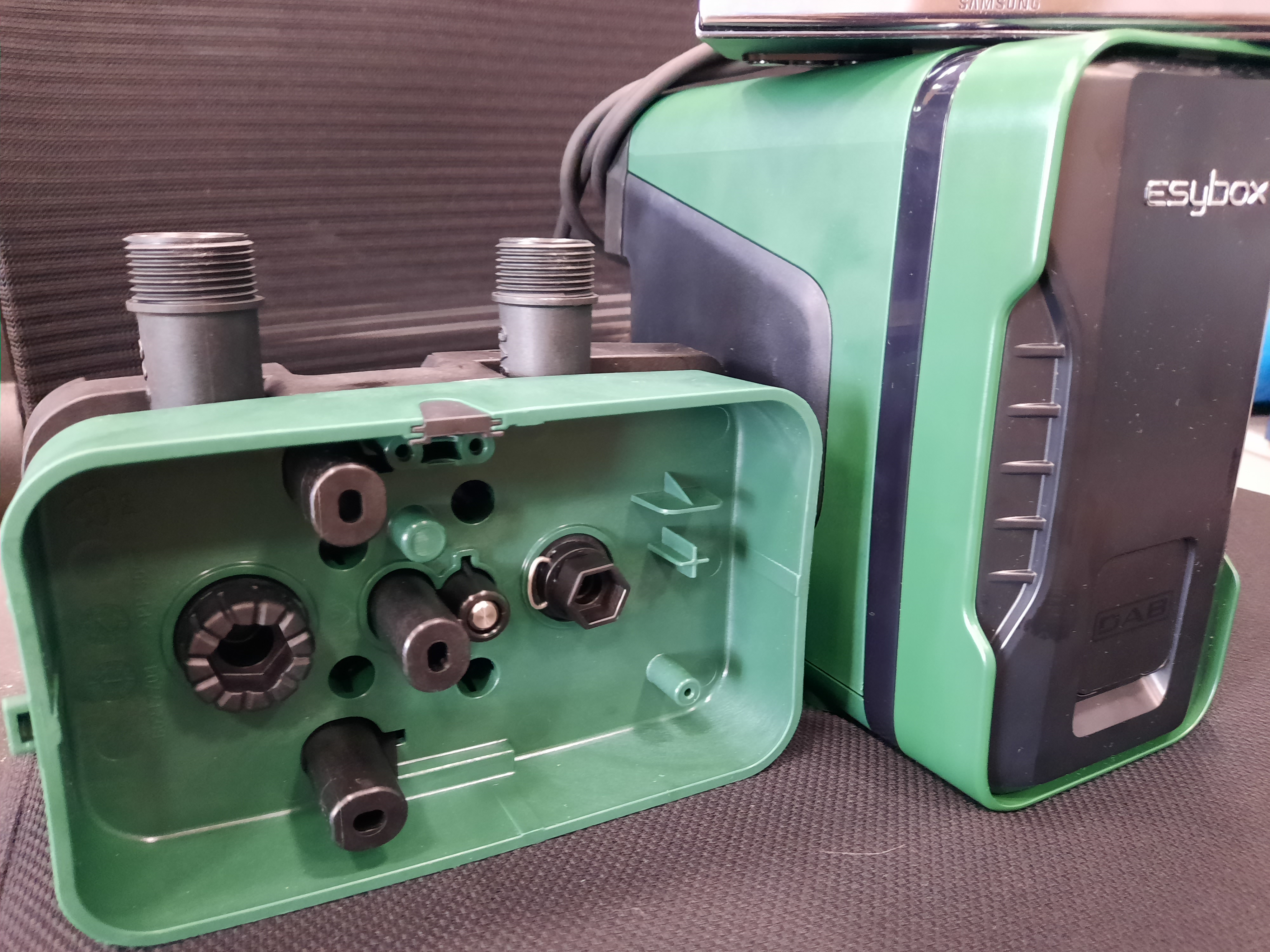

- Montavimo galimybės: įrenginį galima montuoti vertikaliai arba ant sienos naudojant specialų montavimo priedą (ESYDOCK POP)

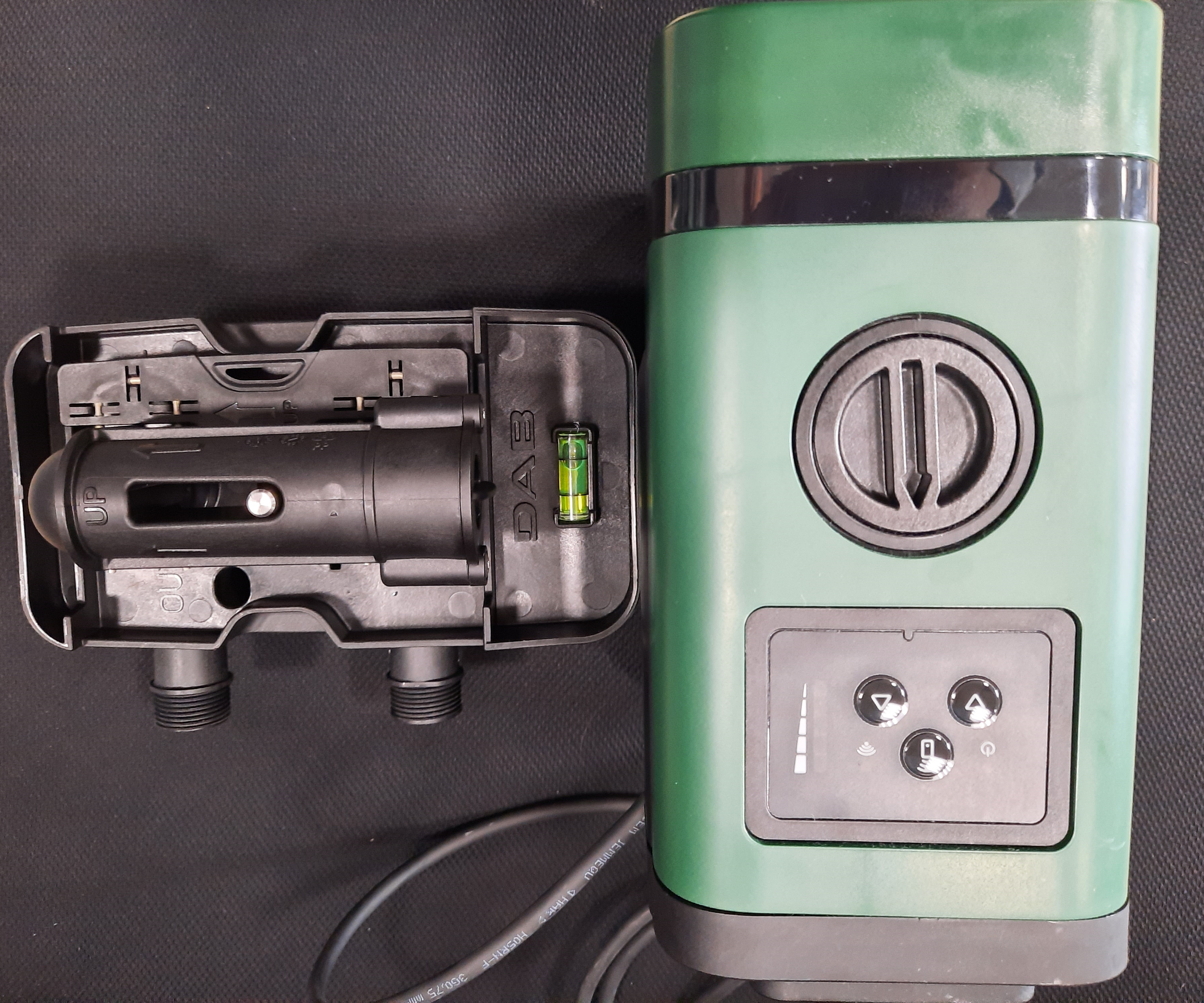

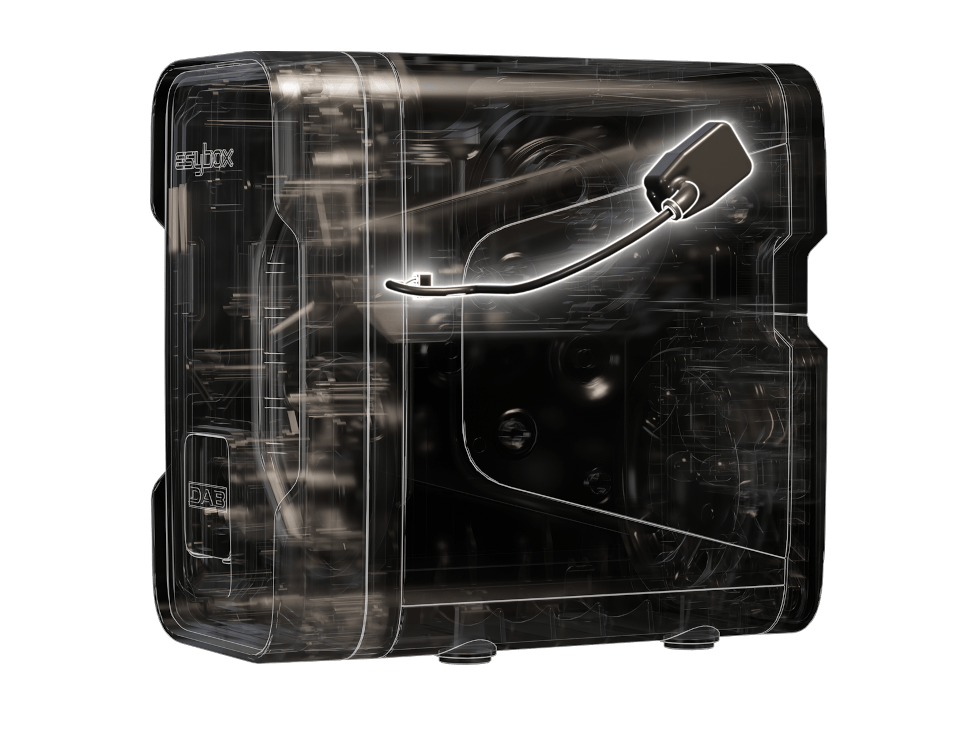

- ESYDOCK POP (įsigyjama papildomai): reguliuojamos jungtys, pritaikytos įvairioms vamzdyno konfigūracijoms; komplekte yra montavimo laikikliai, jungtys ir bypass ryšys. Taip pat yra DW versija su antriniu integruotu slėgio jutikliu — tai leidžia tiesiogiai prijungti įrenginį prie esamo buitinio vandentiekio, kur tai leidžiama
- ESYWALL POP (įsigyjama papildomai): sieninis montavimo komplektas (laikiklis, varžtai ir kaiščiai)

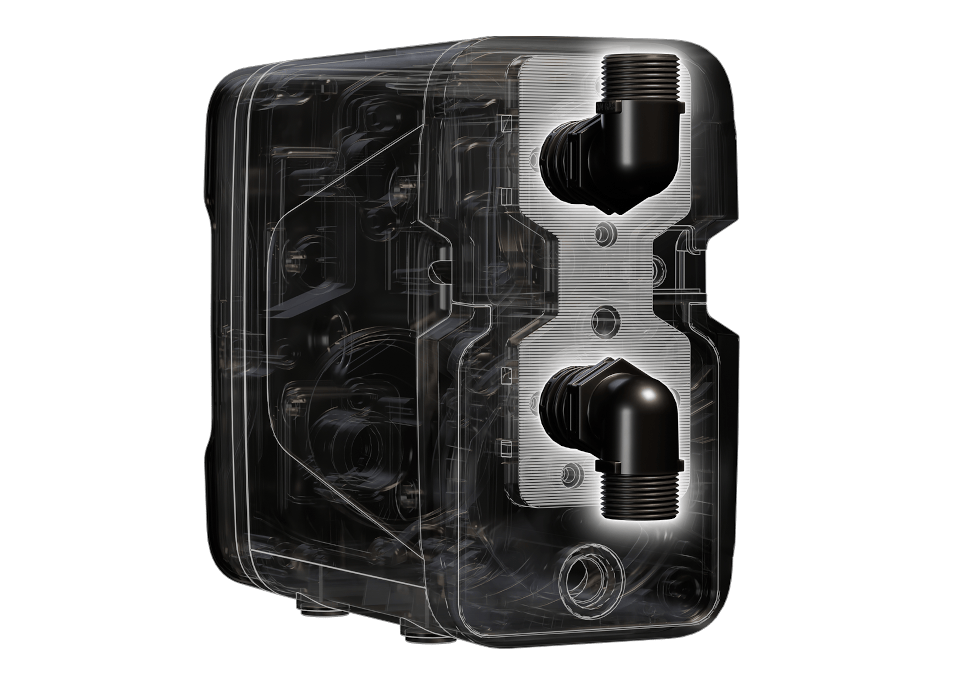

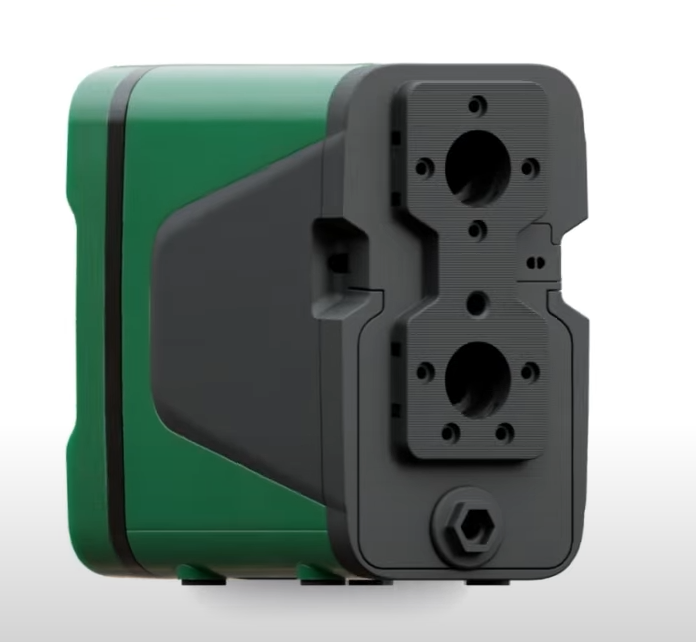

- Prijungimo antgaliai: reguliuojamos jungtys užtikrina greitesnį, paprastesnį ir lankstesnį montavimą
- Prijungimo matmenys: įsiurbimo/išmetimo jungtys 3/4″
Techninės charakteristikos
Bendros charakteristikos
- Modelis: ESYBOX POP
- Tipas: Elektroninė slėgio palaikymo sistema
- Maksimalus srautas: iki 3,9 m³/h (≈ 65 l/min)
- Maksimalus pakėlimo aukštis (H): 32 m
- Skystis: švarus vanduo, be kietųjų dalelių ir abrazyvinių priemaišų; ne klampus, ne agresyvus, nekristalizuojantis, chemiškai neutralus
- Darbinio skysčio temperatūra: nuo 5 °C iki +50 °C
- Maksimali aplinkos temperatūra: +50 °C
- Maksimalus darbinis slėgis: 6 bar (600 kPa)
- Variklio apsaugos klasė: IPX5
- Variklio izoliacijos klasė: F
- Darbo rato mentės (impeller): technopolimeras
- Maitinimas: 230 V / 50 Hz (vienfazis)
- Maitinimo laido ilgis ir kištuko tipas: 1,5 m
- Sertifikatai: WRAS, ACS, NSF
Elektros charakteristikos
- Galia (P1): 0,3 kW (≈ 0,4 HP)
- Maksimali srovė: 1,5 A

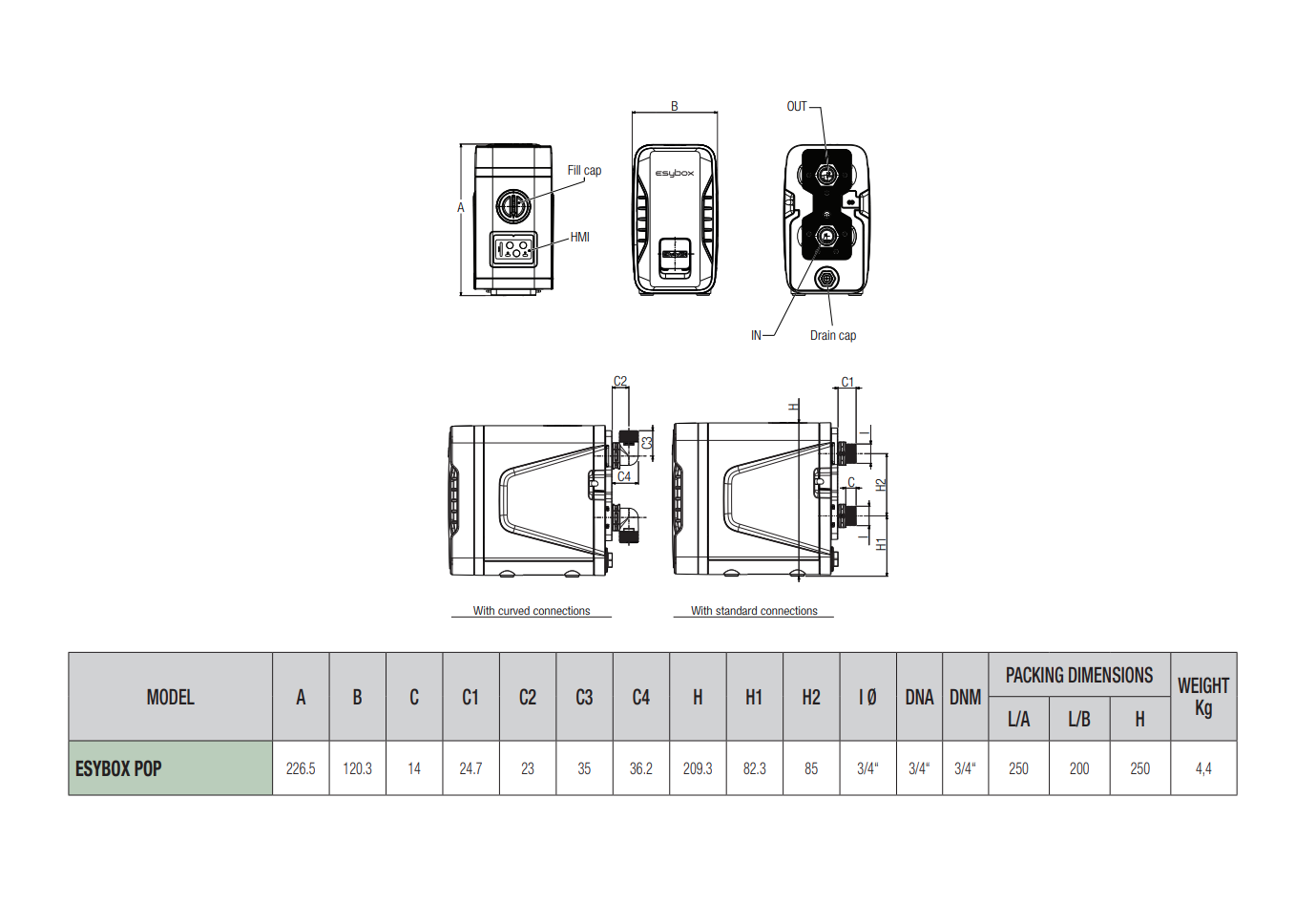

Matmenys ir svoris

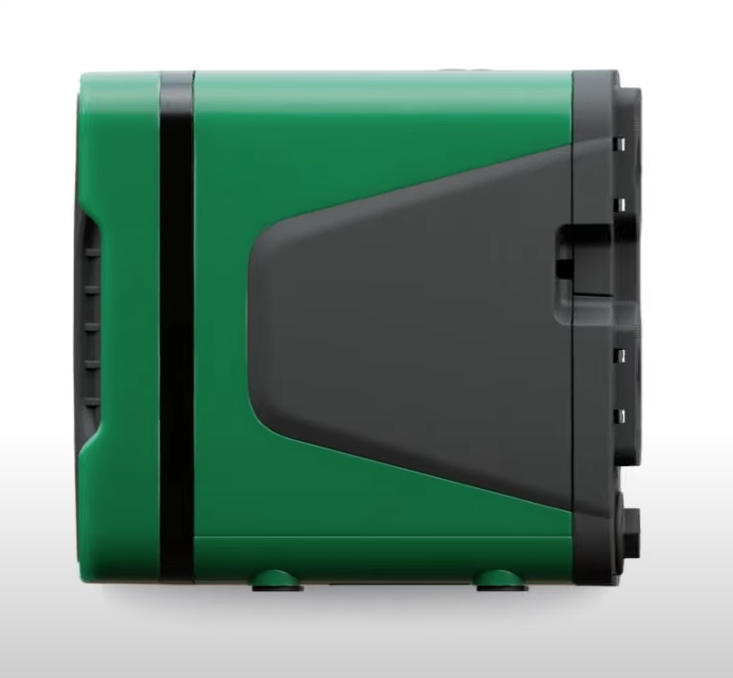

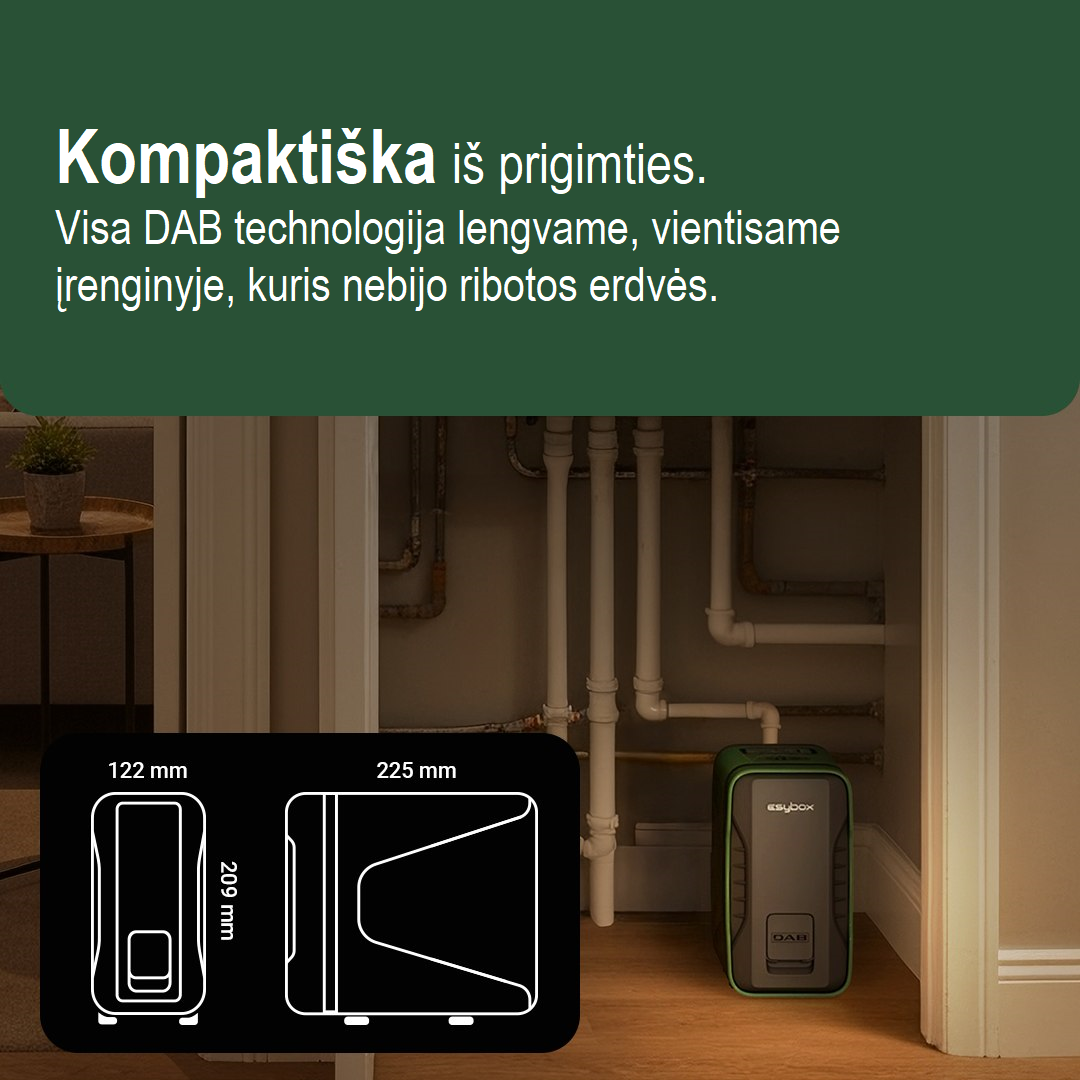

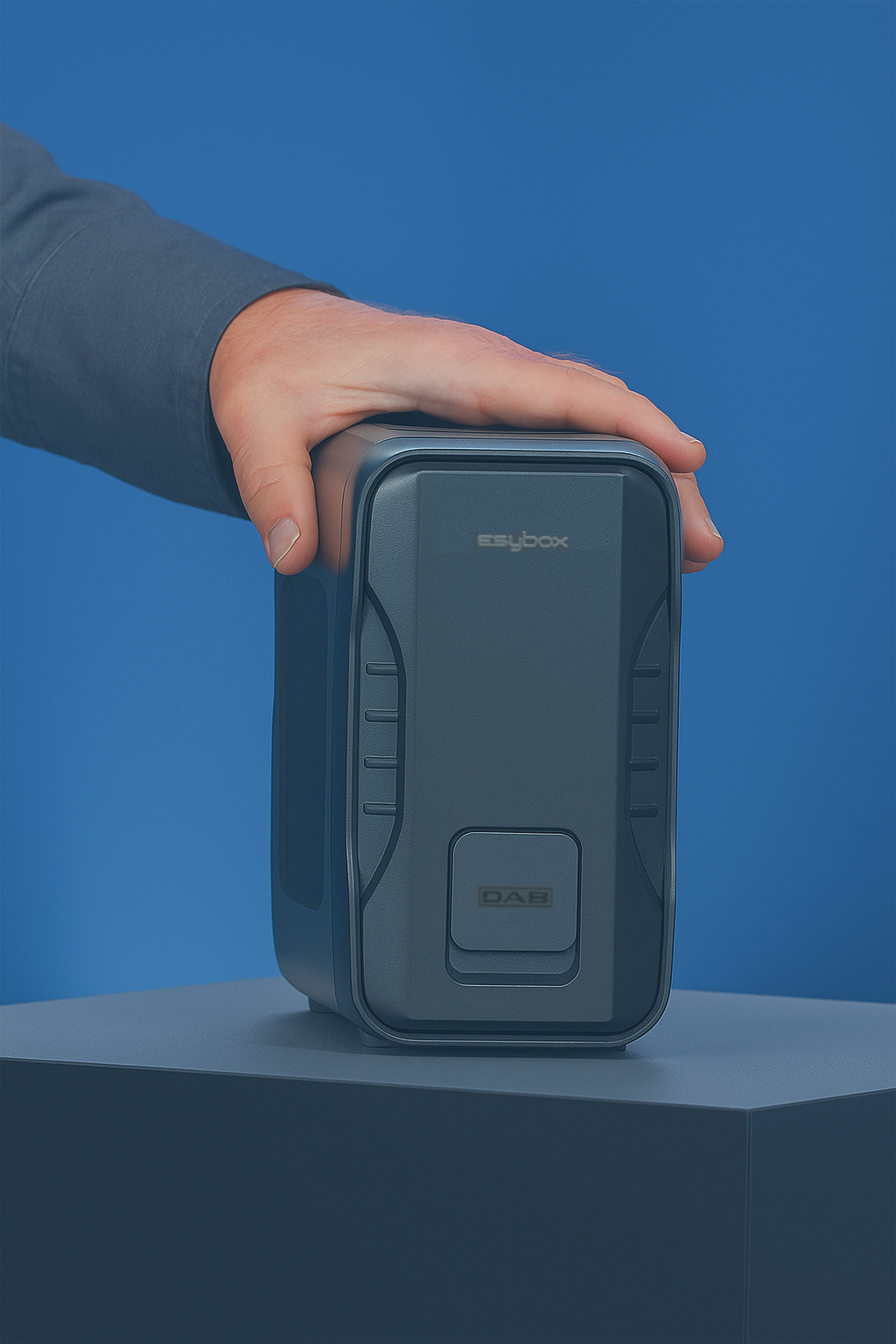

- Išoriniai matmenys (A × B × H): 226,5 × 120,3 × 209,3 mm
- Pakuotės matmenys (L × W × H): 250 × 200 × 250 mm
- Svoris su pakuote: ∼4,4 kg
Pastaba: detalios atskiros dalies matmenys (C, C1, C2, C3, C4, H1, H2 ir kt.) pateikiami gamintojo techniniame brėžinyje)

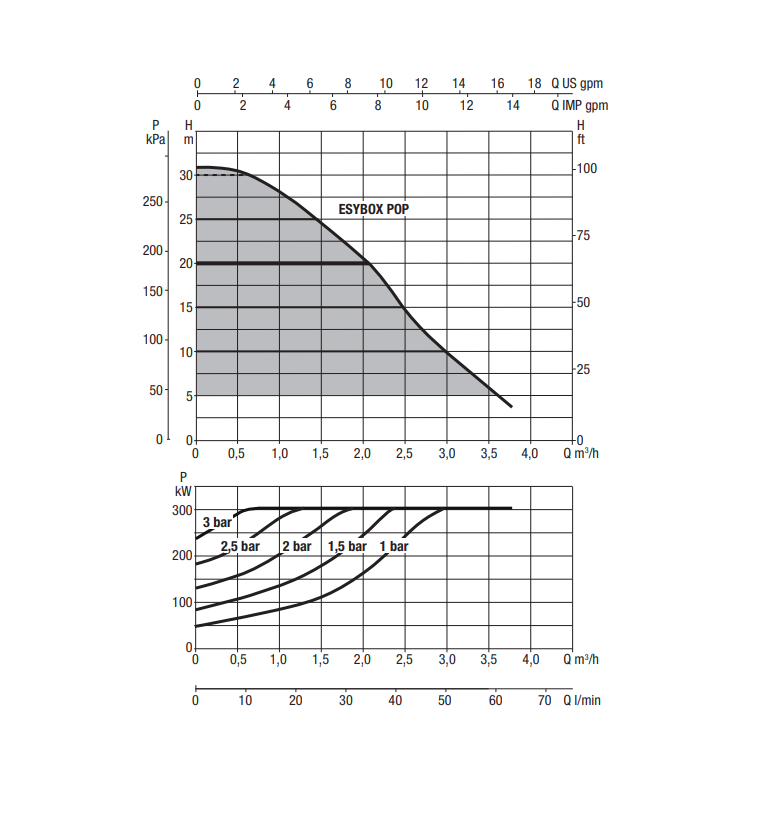

Našumo charakteristika
Tipinė našumo kreivė (svarbiausi taškai)
Srautas Q (m³/h) | Srautas Q (l/min) | Pakėlimo aukštis H (m) |
---|---|---|
0,0 | 0 | 32,0 |
0,6 | 10 | 31,0 |
1,2 | 20 | 26,8 |
1,8 | 30 | 21,6 |
2,4 | 40 | 16,0 |
3,0 | 50 | 10,1 |
3,8 | 63 | 2,7 |
(Tai gamintojo nurodyti charakteristiniai taškai. Kreivė skirta pasirinkimui esant kinematinio klampumo nuoseklumui = 1 mm²/s ir skysčio tankiui 1000 kg/m³; kreivės tolerancija pagal ISO 9906.)
Papildomi priedai (įsigyjama papildomai)
- ESYDOCK POP – dėka reguliuojamų jungčių tinka bet kokiai vamzdyno konfigūracijai, todėl montavimas tampa greitesnis, paprastesnis ir lankstesnis. Komplektacijoje yra visos sistemos prijungimui reikalingos jungtys. Taip pat pridedamas sieninis montavimo rinkinys ir apėjimo (bypass) jungtis. Taip pat prieinamas DW versijos variantas su antruoju integruotu slėgio davikliu. Gali būti tiesiogiai prijungiamas prie esamos buitinio vandens tiekimo sistemos, jei tai leidžiama.
- ESYWALL POP – sieninio montavimo komplektas (laikiklis, varžtai, kaiščiai)
Sertifikatai ir atitiktys
- WRAS (UK water regulations approval)
- ACS (Prancūzijos vandens atitikties sertifikatas)
- NSF (JAV, maistinio vandens suderinamumo sertifikatas)
- Elektros ir saugos atitiktis: CEI 2-3 ir CEI 61-69 (EN 60335-2-41)
Eksploatavimo ir techninės priežiūros pastabos
- Draudžiama pumpuoti skysčius su abrazyviosiomis priemaišomis ar korozinėmis medžiagomis, nes tai gali sutrumpinti įrenginio eksploatacinį laiką
- Rekomenduojama užtikrinti filtravimą prieš įleidžiant vandenį į siurblį (sieteliai, smulkus/grotelės filtras), ypač esant nepatikimam įleidžiamo vandens šaltiniui
- Periodiškai patikrinti jungtis, sandarinimus ir atbulinio vožtuvo būklę (ypač po ilgesnio neveikimo laikotarpio)
- Jeigu įrenginys bus prijungtas prie viešo vandentiekio, prieš prijungimą būtina patikrinti vietinius teisės aktus ir reikalavimus (ES / šalies reglamentai), ypač jei naudojama DW versija su antriniu jutikliu
Gamintojas: DAB
